（trans）解释

samifox · 发表于 2022-7-5 22:34:35

你好

我承认，（trans）是我一直忽视学习的可怕功能之一，它似乎太复杂了，现在是时候处理它了，所以让我把迄今为止我所了解的全部布局好，

trans是将坐标的实际位置转换为Autocad中可用的任何坐标系。

WCS
世界坐标系实际上是支持所有其他系统的世界固定坐标系。

UCS
在WCS之上，用户可以定义一个新的坐标层，通过用户定义的原点位置和旋转，与WCS的关系由Autocad维护。

接触网
对象系统坐标

（从tp[disp]传输pt）

对象不会因从一个坐标系切换到另一个坐标系而更改其位置，autocad会在系统之间自动转换。

对于Autolisp编程，这种自动转换不会发生，编码为在WCS中绘制的对象在具有不同原点的UCS上绘制时不会相同。

（trans）用于进行此翻译。

思想的终结

我还没有得到的东西

1.关于OCS，entget重新记录的坐标假设显示了对象的相对坐标，但它们是相对于WCS的，我缺少什么？

关于使用向量而不是坐标，你能举个例子吗？

3.在Mac Lee的一段代码中，我看到：

copy


enx (entget (ssname sel (1- inc)))
spf (polar '(0.0 0.0) (+ (cdr (assoc 50 enx)) (/ pi 2.0)) (* (cdr (assoc 40 enx)) spf))
[color="red"][b]vec (trans spf (trans '(0.0 0.0 1.0) 1 0 t) 0)[/b][/color]

有人能解释一下吗（包括作者：）

谢谢
谢伊

hanhphuc · 发表于 2022-7-5 22:39:41

我解释得不好，是关于XY平面在z轴上的旋转，
如果我错了，请告知thanx
在数学方面：

copy


(defun shay:Trans? (p bp v / ); p= pt bp=base v=radians
(list
(+(*(- (car p) (car bp)) (cos v))
 (*(- (cadr p) (cadr bp)) (sin v)))
(-(*(- (cadr p) (cadr bp)) (cos v))
 (*(- (car p) (car bp)) (sin v )))
(caddr p)
)
)

示例如何转换为新坐标？
(104,103,5.0) --> (5.0 0.0 5.0)

这是一个理论，因此可以在WCS中测试

（setq基'（100.100.0）；
pt’（104.103.5.0））

_$（shay：Trans？pt base（angle base pt））；
（5.0 4.44089e-016 5.0）
_$

Lee Mac · 发表于 2022-7-5 22:41:43

请参见我的解释：

http://www.theswamp.org/index.php?topic=47544.msg525391#msg525391

关于反式翻译的解释，有几个可以找到——这里有几个：

http://www.theswamp.org/index.php?topic=13526.0
http://www.theswamp.org/index.php?topic=31802

samifox · 发表于 2022-7-5 22:47:00

谢谢李

由于我的（跨）集我工作非常努力，我的大脑正在燃烧试图抓住这个主题，
我了解了你发布的链接，你的文本对齐代码，但仍然不能说我赢得了这个主题

根据（trans）文档示例，
我试图从文本的插入点画一条线，
我旋转UCS，粘贴一段文本，然后执行以下操作：

copy


(defun txt()
(setq ent  (entget(car(entsel))))
 (setq ip (cdr(assoc 10 ent)))
 (setq ip (trans ip ent 1))
 (command "_line" ip)
 )

我得到了这个错误：

copy


; error: bad argument type: coordinate system specification:
((-1 . <Entity name: 7ffffbaec70>)
(0 . "TEXT")
(330 . <Entity name: 7ffffb189f0>)
(5 . "1BF")
(100 . "AcDbEntity")
(67 . 0)
(410 . "Model")
(8 . "0")
(100 . "AcDbText")
(10 14.9945 10.9974 0.0)
(40 . 0.2)
(1 . "(command "_point" spf)")
(50 . 0.0)
(41 . 1.0)
(51 . 0.0)
(7 . "Standard")
(71 . 0)
(72 . 0)
(11 0.0 0.0 0.0)
(210 0.0 0.0 1.0)
(100 . "AcDbText")
(73 . 0))

怎么了？

hanhphuc · 发表于 2022-7-5 22:49:56

尝试使用en not ent

copy


(setq [color="red"]en[/color] (car (entsel)))
..
..
(trans ip [color="red"]en[/color] 1)

samifox · 发表于 2022-7-5 22:51:21

你认为耳鼻喉科不是空的和受保护的吗？

hanhphuc · 发表于 2022-7-5 22:55:50

不，您的ent只是一个entget列表，而不是一个ename（car（entsel））

Lee Mac · 发表于 2022-7-5 22:59:17

hanhphuc正确-

trans函数将接受对应于坐标系枚举的整数（0=WCS，1=UCS等）、使用任意轴算法构建坐标系的法向量或实体名称（函数将使用实体的OCS）。

在代码中，您提供的是DXF组码的关联列表，该列表不是有效参数。

我还建议考虑对对象捕捉的可能干扰：

copy

(defun txt ( / ent )
   (if (setq ent (car (entsel)))
       (command "_.line" "_non" (trans (cdr (assoc 10 (entget ent))) ent 1) "\" "")
   )
   (princ)
)

samifox · 发表于 2022-7-5 23:02:55

你好

copy


(setvar "PDMODE" 34)
(setq p 0.0)
(setq n 0.0)
(defun test1 (/ p n)
 (setq p (getpoint))
 (repeat 5
   (setq p (append (list (+ (car p) 10.0)) (list (cadr p))))
   (setq p (trans p 0 1))
   (command "_.point" "_non" p

   )
 )
)

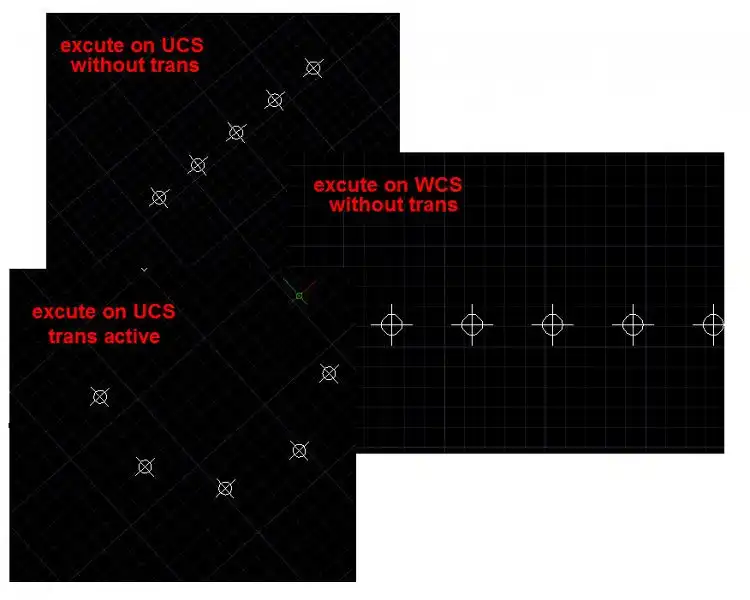

如果我修改UCS，这段代码正在形成角度点顺序。。。。为什么？
和没有trans似乎是预期的结果？
困惑的

Lee Mac · 发表于 2022-7-5 23:05:46

getpoint返回与UCS相关的点。

[编程交流] （trans）解释
