动态块帮助

steven-g · 发表于 2022-7-6 06:47:12

好的，这只是一个简单的例子，老实说，我还不知道你希望布局是什么样子，所以我所做的只是试图展示如何使用属性中的字段来增加值，以及如何选择增量。
当您插入名为“桩号”的块时，它将提示您输入起始桩号和增量值。插入块后，选择块，您将看到一个可见性夹点（向下箭头），单击该夹点并选择“on”，点击escape或清除选择，然后执行“regen”更改值，返回到“OFF”可见性状态，然后编辑起始桩号的值。

好的，长描述，只是玩一点。如果这是任何地方接近你希望实现的，要么适应它，或者如果你想张贴一个小例子，你的工作布局，我可以改变这一点，以适应。如果这是你所期望的，那么就大喊一声，我会长篇大论地解释如何以及为什么。

PS这不是一个特别的LT解决方案，它应该在任何地方都能工作。
火车站图纸

Matsui21 · 发表于 2022-7-6 06:48:10

这绝对可以按照史蒂文·g所描述的方式完成。

Tuns · 发表于 2022-7-6 06:51:35

我甚至都不知道。我对使用积木还是很陌生。

Matsui21 · 发表于 2022-7-6 06:56:55

嘿Tuns，

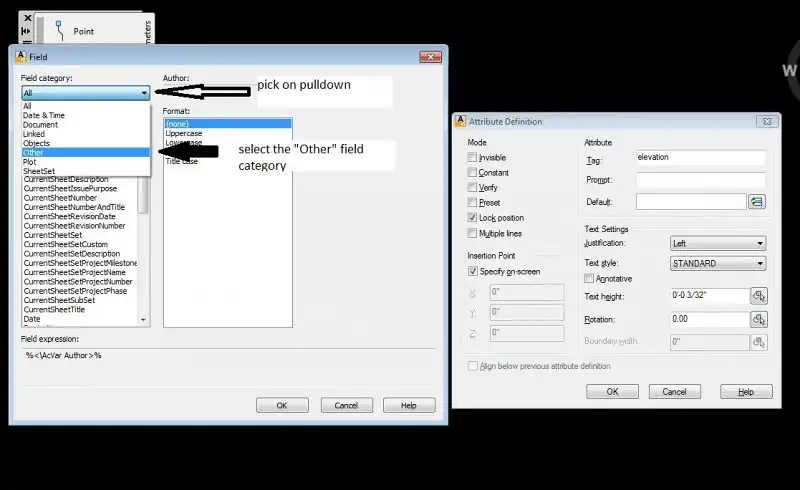

在“属性定义”对话框中，单击默认文本框右侧的“字段”按钮上的pic。

然后在下拉列表框中选择“其他”类别

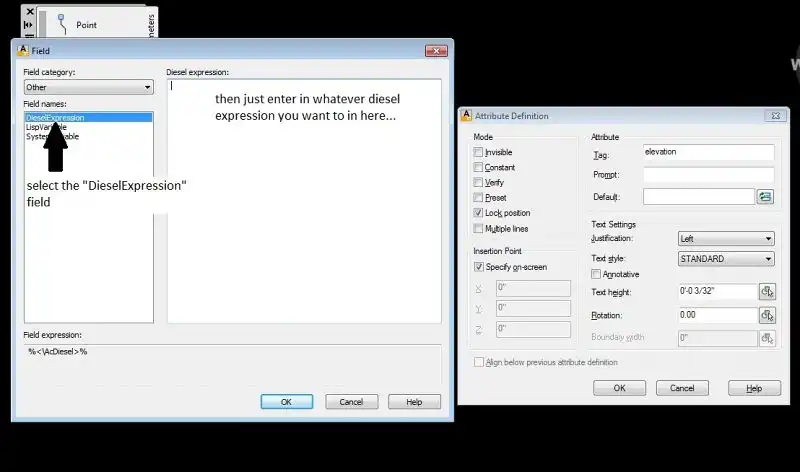

选择dieselexpression字段名称，然后在右侧的文本框中创建表达式，然后点击OK并完成属性信息的填写

Tuns · 发表于 2022-7-6 07:00:19

哦，谢谢你。我的同事从来没有使用过带有属性的积木，所以我自己动手为我们制作了一些。。。所以我在方块方面不是最有知识的。

Matsui21 · 发表于 2022-7-6 07:02:38

我已经附上了一个属性块做站和海拔。它将由宏驱动。下面是需要放入命令按钮的宏

copy

*^c^cattdia;0;_.insert;station2;\;1;\;;setvar;userr1;$m=$(+,$(getvar,userr1),$(getvar,userr2));setvar;userr3;$m=$(+,$(getvar,userr3),$(getvar,userr4));

在运行该命令之前，通过设置userr1作为起始站号，userr2将是增加站号的数字；然后userr3将是你的提升，userr4将是你的提升随着每个位置而增加的数字。
当您运行该命令时，它将继续放置块，直到您点击escape，只要您在设置userr变量后不退出图形，您就不必再次触摸它们。
**忽略站点1。dwg。。。那是错误的附件。车站2是正确的***
站点2.dwg
车站1.dwg

adrath · 发表于 2022-7-6 07:08:44

很抱歉把这件事搞砸了，但我知道了。我附上了我的例子，供感兴趣的人参考。

我突然想到，它实际上不需要使用属性，只需要使用一个常规字段即可。块仅保存为dwg，然后只需使用“插入”命令下的“浏览”选项，然后拾取图形并将其插入。插入后，使用“块编辑”命令编辑基准桩号和高程（顺便说一句，它们实际上是单单元格表格，因为这允许在字段中使用公式）。
剖面网格块测试。图纸

steven-g · 发表于 2022-7-6 07:10:24

看起来不错，现在我可以看一个例子了。
