获取特定TA的值

shyhas · 发表于 2022-7-6 06:24:59

尊敬的用户：
我想从一个属性块中获取一个特定标记的值，并将其放置在另一个块中的另一个特定标记中。

以下是我制作的不完整的脚本。我无法从标签中获取值。
请看一下并帮助我。
我已经附上了我想要使用的属性块。


(defun c:SLD()
(setq osm (getvar "osmode"))
(setvar "osmode" 0)
(setq CP1 (getpoint "\nStart Point: "))
(setq CP2 (getpoint "\nEnd Point: "))
(setq eq1 (entsel "\nSelect first equipment: "))
(setq eqname1  (cdr (assoc 2 (entget (car eq1))))) filter the block name
; NEED THE FUNCTION.... get the attribute tag value of ETAG of the block eqname1
(setq eq2 (entsel "\nSelect second equipment: "))
(setq eqname2  (cdr (assoc 2 (entget (car eq2))))) filter the block name
; NEED THE FUNCTION.... get the attribute tag value of ETAG of the block eqname2
(command "line" CP1 CP2 "")
(setq CP3 (polar CP1 (angle CP1 CP2) (/ (distance CP1 CP2) 2)))
(command "_insert" "d:/stdBlk/Dyn/CTAG.dwg" CP3 1 1 "") ; insert the block
; NEEDED FUNCTION.... need to replace the tag FROM & TO of the inserted block CTAG.dwg from the data retrieved
; NEEDED FUNCTION.... from the tag ETAG of eqname1 & eqname2
(SETVAR "OSMODE" OSM)
)

谢谢
CTAG。图纸
灯2x18。图纸

Tharwat · 发表于 2022-7-6 06:38:04

尝试使用未经测试的代码，并小心选择块本身中的属性。

copy


(defun c:CopyAtts (/ s ss)
 (if
   (and (setq
          s (car
              (nentsel "\n Select the Attribute value in First Block :")
            )
        )
        (if (eq (cdr (assoc 0 (entget s))) "ATTRIB")
          T
          (progn (princ "\n Missed the Attribute !") nil)
        )
        (setq ss
               (car
                 (nentsel "\n Select the Attribute value in Second Block :")
               )
        )
        (if (eq (cdr (assoc 0 (entget ss))) "ATTRIB")
          T
          (progn (princ "\n Missed the Attribute !") nil)
        )
   )
    (entmod (subst (assoc 1 (entget s))
                   (assoc 1 (entget ss))
                   (entget ss)
            )
    )
 )
 (command "_.regenall")
 (princ)
)

shyhas · 发表于 2022-7-6 06:42:26

该方案运作良好。但是我想要的是得到一个特定标签的值，并替换隐藏在块上的标签。

在CTAG中。dwg，您可以找到两个标记，分别是从和到。

块的插入方式应确保

灯2x18。图纸‎ CTAG。图纸灯2x18。图纸‎ .... （可以是其他块，而不是LIGHT 2x18.dwg‎) 但标记名ETAG保持不变。

我想在2x18灯下获取标签的ETAG信息。图纸‎ 并将其放在CTAG的起始值上。图纸

并在2nd LIGHT 2x18中获取标签的ETAG信息。图纸‎ 并将其放在CTAG的TO值上。图纸

你能帮我锻炼一下吗。

谢谢和问候
希哈斯

pBe · 发表于 2022-7-6 06:46:30

从cp1和cp2变量创建的线真的有必要吗？或者它只是CTAG插入点的参考？

shyhas · 发表于 2022-7-6 06:58:13

8039你好
CP1和CP2用于在第一个和第二个设备之间绘制一条线，也用于获取块CTAG的插入点。

我们可以在CTAG块中添加动态对象，而不是这个CP1和CP2。

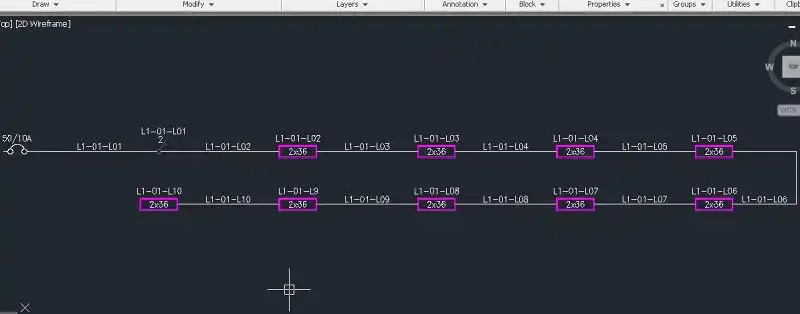

请参阅附件，该附件将向您展示图纸的最后阶段。隐藏属性值用于创建连接和设备表。

谢谢和问候
希哈斯

pBe · 发表于 2022-7-6 07:04:54

那么，CTAG tag，[一个不可见的]第一个选定或第二个的块/etag名称的值是多少？

这有什么必要？

copy

(setq eqname1 (cdr (assoc 2 (entget (car eq1)))))

Anyhoo。。。。
[code]（defun c:SLD（/*error*\u attfunc cp1 cp2 eqv1 data cp3 e）（defun*error*（msg）（命令“.u undo”“\u end”）（setvar'osmode old\u os）（setvar'attreq old\u atr）（setvar'cmdecho 1））（defun attfunc（en lst/vals v）（mapcar（函数（lambda（at）（setq vals（list（vla get tagstring at）（vla get textstring at）））（if（and lst（setq v（assoc（car vals））lst（vla put textstring at（cadr v）)）vals））（vlax invoke（if（eq（type en）'VLA-OBJECT）en（vlax ename->VLA OBJECT en））'Getattributes））（setq ff nil old\u os（getvar'osmode）old\u atr（getvar'Attreq））（setvar'osmode 0）（setvar'Attreq 0）（setvar'cmdecho 0）（命令“.\u undo”“\u begin”）（if（and（and（or（tblsearch“Block”“Ctag”）（setq ff（findfile“d:/stdBlk/Dyn/Ctag.dwg）））（setq CP1（getpoint“\n起始点：”）（setq CP2（getpoint CP1”\n起始点：”）（setq data（mapcar（function）（lambda（itm）（while itm）（if（and）（setq e（Car（entsel（Strcat“\n选择“itm”设备：））））（vlax-method-applicable-p（setq e（vlax ename->vla object e））'GetAttributes）（setq val（assoc“ETAG”（\u attfunc e nil）））（setq itm nil）（提示“\n未找到属性：”）（if val（Cadr val））'（“First”“Second”））（progn（命令行“CP1 CP2”）（setq CP3（极坐标CP1（角度CP1 CP2）（/（距离CP1 CP2）2））（命令“_insert”（if ff“CTAG”）CP3 1 1（/（*（角度CP1 CP2）180.0）pi））；插入块（_attfunc（entlast）（list（list“CTAG”“设备标签值”）；

shyhas · 发表于 2022-7-6 07:10:37

你好
第一个块的ETAG值从CTAG值转到tag，第二个块的ETAG值从CTAG值转到tag。

我尝试了您发布的例程，但在选择第一个对象后停止

请回复
非常感谢。

pBe · 发表于 2022-7-6 07:16:07

奇怪的是，如果选择无效，它的编写方式不应该只是“停止”，而是再次提示您选择有效的对象。

如果有错误消息，错误消息是什么？

SLW210 · 发表于 2022-7-6 07:21:06

shyhas，

请阅读代码发布指南，并在将来为您的代码使用代码标签。

shyhas · 发表于 2022-7-6 07:26:38

亲爱的朋友们

在你的帮助下，我成功地到达了终点，直到插上了木块。

我有从到的数据
我不会把它放在块CTAG中的相关标签上

请同样帮助我。

要从CTAG的标记中粘贴的数据为eqname1

和

要粘贴到CTAG的标记中的数据为eqname2

（定义c:SLD（）

（setq osm（getvar“osmode”））

（setvar“osmode”18）

（setq eq1（nentsel“\n选择第一个设备标签：”）；选择第一个设备标签
（setq eqname1（cdr（assoc 1（entget（car eq1 k）а））））；需要获得第一台设备的名称

（setq eq2（nentsel“\n选择下一个设备标签：”）；选择第二个设备标签
（setq eqname2（cdr（assoc 1（entget（car eq2 107;）а）））；需要获取第二台设备的标签名

（setq cp1（getpoint“\n起始点：”）；连接器的起点

（setq cp2（getpoint“\nEnd Point：”）；连接器的端点

（命令行“cp1 cp2”）；在第一个和第二个设备之间绘制线

（setq dist1（距离cp1 cp2））；获取电缆标签的插入点
（setq ang（角度cp1-cp2））
（setq dist2（极性cp1 ang（/dist1 2）））

（命令“_insert”d:/stdBlk/Dyn/CTAG.dwg“dist2“”）；在电缆上方插入电缆标签

;; ****

（setvar“osmode”osm）
（普林斯）

)
