在papersap中缩放视口

Small Fish · 发表于 2022-7-6 07:26:07

我想选择一个视口，将其放大/缩小，然后根据细节放大或缩小。
例如，如果我有一个1:10的比例，我想把它放大到1:5，视口大小将缩放2，视口比例将从1:10缩放到1:5。
单独执行此操作相当简单（编程），但是我只想选择视口以放大细节，而不是选择视口，然后进入活动窗口并放大比例。

有没有一种方法可以在只选择视口窗口（在图纸空间中）而不必进入活动窗口进行缩放的情况下缩放视口？
谢谢

eyde · 发表于 2022-7-6 07:32:35

你绝对可以做到。选择视口解锁，屏幕右下角有一个比例列表。
选择希望其处于的比例，然后重新锁定视口并拉伸视口以包含细节。这就是全部。

alanjt · 发表于 2022-7-6 07:33:46

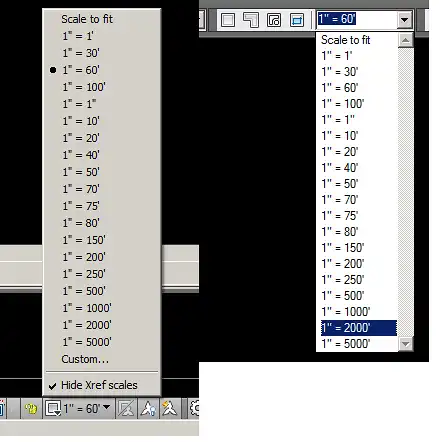

您可以从工具栏或底部状态栏中选择。。。

alanjt · 发表于 2022-7-6 07:36:23

或者您可以键入：

copy

Command: z
ZOOM
Specify corner of window, enter a scale factor (nX or nXP), or
[All/Center/Dynamic/Extents/Previous/Scale/Window/Object] <real time>: [color=red][b]1/20xp[/b][/color]

Small Fish · 发表于 2022-7-6 07:41:11

我仍然不确定在paperspace中如何更改视口比例。当您在活动视口中时，上面的内容可以正常工作。
我想在图纸空间中更改视口比例。。。。除非我错过了什么。

alanjt · 发表于 2022-7-6 07:44:27

选择视口并使用我发布的前两种方法之一（图片中的方法）。

eyde · 发表于 2022-7-6 07:45:30

只需选择视口（高亮显示），不要在其内部双击到图纸空间。然而，视口需要解锁。

alanjt · 发表于 2022-7-6 07:48:24

如果你很想用代码来做这件事，只需用（vla put customscale）编辑比例。

Small Fish · 发表于 2022-7-6 07:53:07

好的-谢谢
...所以它可以通过编程来实现。。。。
这是我的尝试，症结是视口比例，我哪里出错了？
谢谢

copy


(defun c:Sc  (/ ss EntVpt VpScaleRatio scalevp NewVpScaleRatio ScaleRatio)
 (vl-load-com)
 (setq scalevp (getreal "\nChoose a scale   : "))
 (princ "\nSelect paperspace Viewport  : ")
(setq ss (ssget ":s" '((0 . "viewport"))))
(if ss
(progn
(setq
    EntVpt (ssname ss 0)
    VptObj (vlax-ename->vla-object EntVpt )
    VpScaleRatio(vla-get-customscale VptObj)
);setq
(setq
    NewVpScaleRatio (/ 1.0 scalevp);Edit:this line is now correct
    CenPtVport (vlax-get VptObj 'Center)
    ScaleRatio (/ NewVpScaleRatio VpScaleRatio )
);setq
(command "scale" ss ""   CenPtVport ScaleRatio)
(vla-put-customscale VptObj (/ 1.0 scalevp) ));Edit:this line is now correct
);progn
);if
);defun

alanjt · 发表于 2022-7-6 07:57:43

我假设“粘着点”，你的意思是尺度不是你想要的。

用值除以1（例如，（/1.scalevp））设置customscale值。

我没有添加对象缩放，但下面是一个示例：

copy

(defun c:Test (/ e s)
 (if (setq e (car (entsel "\nSelect viewport to change/view scale: ")))
   (if (eq "AcDbViewport" (vla-get-objectname (setq e (vlax-ename->vla-object e))))
     (if (setq s (getreal (strcat "\nSpecify new scale (Current: 1" = "
                                  (rtos (/ 1. (vla-get-customscale e)) 2)
                                  "'): "
                          )
                 )
         )
       (vl-catch-all-apply (function vla-put-customscale) (list e (/ 1. s)))
     )
     (princ "\nInvalid object!")
   )
 )
 (princ)
)
