围绕地形创建边界

Lee Mac · 发表于 2022-7-6 08:19:11

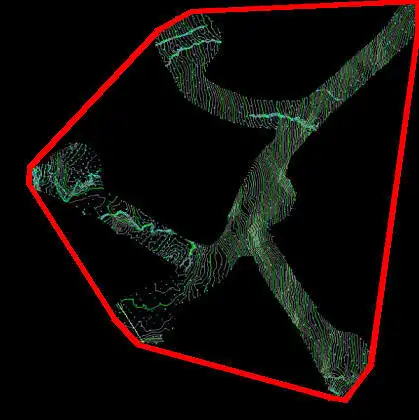

我担心凸面外壳不适合此任务，因为结果将是一个凸面多边形（顾名思义），因此不会勾勒出测量的凹面区域。不过，谢谢你的推荐。

GP_ · 发表于 2022-7-6 08:19:58

确切地DTM对我来说很好。

@马尔科
我也想到了李的“凸包”，但并不合适

哎呀。。。
嗨，李
我们同时发布

bigmaz · 发表于 2022-7-6 08:23:20

李，你知道我想要的是lisp程序吗？

Lee Mac · 发表于 2022-7-6 08:27:39

在检查了您的示例图像后，我倾向于说这项任务将很难完成。如果等高线的端点始终延伸到边界，并且任何两个等高线之间的空间不超过要轮廓的区域的宽度，则可以检索一组这样的端点，并使用适当的算法通过最小化任何对之间的距离来连接点；然而，我从您的图形中看到，边界由等高线和单个点实体组成，因此这种方法在某些地方会失败。除去所有假设，我们只剩下一个非常大的坐标集：这样一个坐标集可以以几乎无限多的方式重新排序和连接。

marko_ribar · 发表于 2022-7-6 08:29:36

你可以用许多你喜欢的点分割轮廓，然后应用DTM或ElpanovEvgeniy三角化，然后你将得到带有3dfaces的三角形区域=>将其展平（每个z坐标变为0.0的entmod垂直度=>区域（选择所有3dfaces）=>并集=>提取边，并用explode=>连接线段制作轮廓LWPOLYLINE。。。

M、 R。

Elpanov E三角测量：
http://www.cadtutor.net/forum/showthread.php?68348-点密度密集。lsp重叠点和速度问题/第3页和第24页

eldon · 发表于 2022-7-6 08:33:45

论坛上有一些人知道什么是地形测量，但测量员不沿等高线测量。他们用现场数据创建DTM，以绘制等高线。在绘制您获得的图形的过程中，有一个DTM和一些中间数据，测量员选择不传递。

你对我在#5号帖子中的问题的回答很快，我确实想知道你是否真的问了测量员的问题。

marko_ribar · 发表于 2022-7-6 08:35:39

无论如何，如果无法从勘测员处获得DTM，我建议您使用以下两个简单例程和上述链接来创建DTM-三角测量：

copy


(vl-load-com)
(defun c:segcurves ( / msp ss seg ch n ent stpar enpar k pt ptlst )
 (setq msp (vla-get-modelspace (vla-get-activedocument (vlax-get-acad-object))))
 (prompt "\nSelect curves to apply segmentation with point entities")
 (while (not ss)
   (setq ss (ssget ":L" '((0 . "*LINE,ELLIPSE,ARC,CIRCLE"))))
 )
 (initget 7)
 (setq seg (getint "\nType number of segments inbetween points for segmentation per single curve : "))
 (initget "Yes No")
 (setq ch (getkword "\nDo you want to keep curves (Yes) or do you want to remove them after segmentation (No) <Yes> : "))
 (repeat (setq n (sslength ss))
   (setq ent (ssname ss (setq n (1- n))))
   (setq stpar (vlax-curve-getstartparam ent))
   (setq enpar (vlax-curve-getendparam ent))
   (setq k -1)
   (repeat seg
     (setq pt (vlax-curve-getpointatparam ent (+ stpar (* (- enpar stpar) (/ (setq k (1+ k)) seg 1.0)))))
     (setq ptlst (cons pt ptlst))
   )
   (setq ptlst (cons (vlax-curve-getendpoint ent) ptlst))
   (foreach pt ptlst
     (vla-addpoint msp (vlax-3d-point pt))
   )
   (setq ptlst nil)
   (if (eq ch "No")
     (entdel ent)
   )
 )
 (princ)
)

并在使用ee三角化创建DTM之后。lsp或DTM。vlx witch在某些情况下可能会失败，您会使3dfaces变平：

然后创建区域（命令“REGION”）选择所有三维面（在我的代码中的过滤器中查找以使用（ssget）获取）-或转到quickselect并过滤三维面对象…=>创建的区域=>并集，再次过滤区域对象，并=>创建的单个区域=>分解=>pedit（上一个选择-分解的内容）-创建表示边界的连接和LWPOLYLINE。。。

希望这有帮助。。。
M、 R。
