自定义线型从粗到细

FRAPP84 · 发表于 2022-7-6 10:41:50

大家好，
我似乎在创建刚从一组图纸上收到的线型时遇到了很多麻烦。这是一条很粗的线，很细，很粗，有点像背靠背的长箭头。你知道我怎么能在2002年的计算机辅助设计中做到这一点吗？
我一直在胡闹。林文件没有成功。

谢谢

马特

alanjt · 发表于 2022-7-6 10:57:48

这不是线型，而是具有可变宽度的LW多段线。执行PLine并查看宽度选项。

Michaels · 发表于 2022-7-6 11:07:50

是的，好像我之前的两条线。。。。。。不是吗？

当做

迈克尔

alanjt · 发表于 2022-7-6 11:25:46

你们说的是图层级线宽，他说的是多段线内的宽度。

FRAPP84 · 发表于 2022-7-6 11:41:49

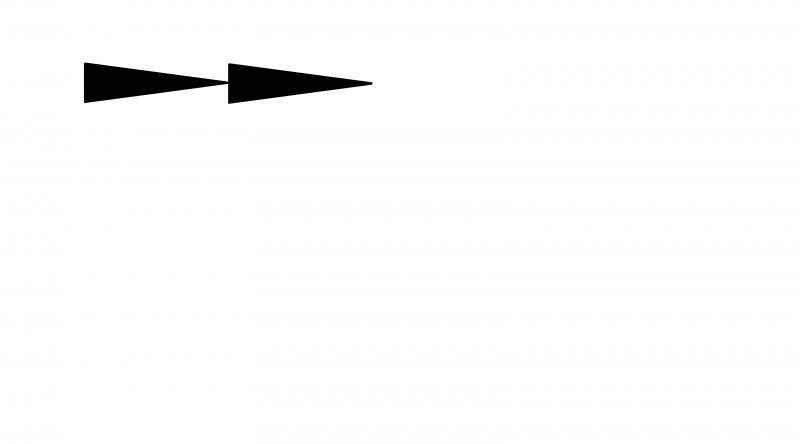

我只是把它比作普林。我希望创建一条连续的线，从粗到细重复（如我拙劣的绘画jpg所示）。我希望能够使用它作为线型，这样它可以遵循圆的拱形，甚至样条曲线。
再次感谢
马特

登录/注册后可看大图

alanjt · 发表于 2022-7-6 11:47:54

您必须创建形状并将其保存为SHX文件才能创建线型。
