地板上的排水布局标高

Jhun Gonzalo · 发表于 2022-7-6 14:35:28

大家好，

大家好：D，请给我一些Lisp路线，通过计算排水1%的坡度，选择最高端到交叉点/支点水平线，自动获得排水布局图的反向标高

这就是它的工作原理，首先我们必须键入起点标高，然后首先拾取（拾取起点/最高标高点参考）第二次拾取分支点，以按1度坡度的标高点加上给定标高计算长度，然后再次（自动在第二个点上创建引线头，遵循计算的反转标高文字），这将与直排水布局逐点分支相连续

如果可能的话，我有一些关于未来的想法

感谢

Lee Mac · 发表于 2022-7-6 14:44:10

也许你可以发布你写的代码，我们可以看看是否可以添加/更正它

Jhun Gonzalo · 发表于 2022-7-6 14:54:11

对不起，李，我还没有任何关于它的代码：哈哈：也许如果你教我如何开始Lisp路线（我最愿意学习创建Lisp路线）基本上我只是学习其他代码，我得到的只是编辑和添加的尝试和错误，直到它会工作，没有书籍或手册来指导我也是一个Lisp路线的用户只，

Jhun Gonzalo · 发表于 2022-7-6 15:02:36

大家好，

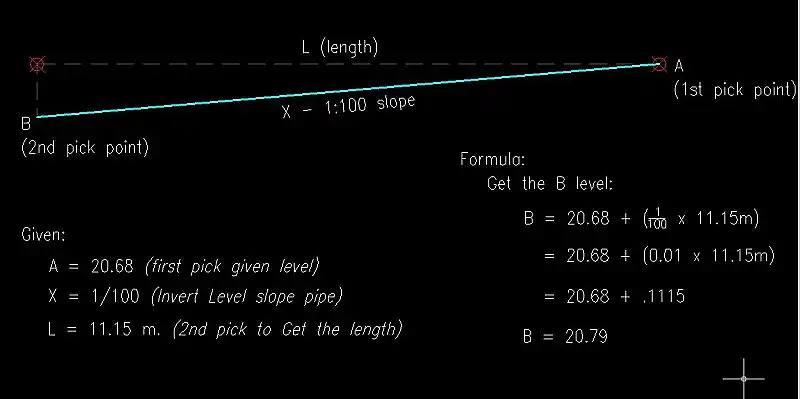

您好，我刚刚发布了如何获取内底标高公式，请参见附图：仅供参考，我希望有一些Lisp路径，可以通过在平面图上获取管道长度来自动获取内底标高，如果可以的话，请再次感谢。

Lee Mac · 发表于 2022-7-6 15:07:20

为什么要计算？水平不仅仅是B处的Y值吗？

Zorg · 发表于 2022-7-6 15:19:00

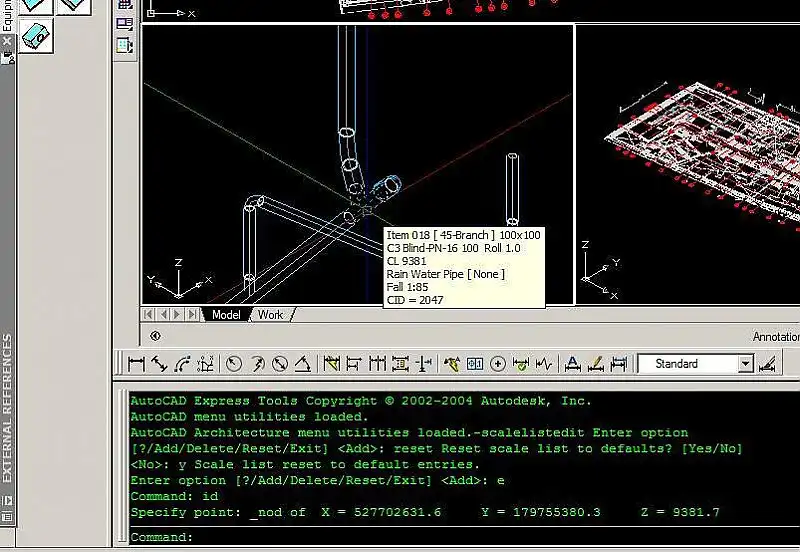

根据你的落差提升管道（你做数学计算）。然后只需识别管道的每一端，并从Z轴获取标高。我使用参考块表示基准面标高和结构板标高。你也可以从完成的天花板水平或完成的地板水平。

Zorg · 发表于 2022-7-6 15:27:56

我知道这是一个过程，但同样的过程应该仍然适用，它比每次都要完成更简单。希望这能帮上忙伙计

Lee Mac · 发表于 2022-7-6 15:35:20

当然你只需要读出点B的Y值？除非我错过了一些关键的东西？

copy


(defun c:jhun ()
 (cadr (getpoint "\nSelect B: ")))

Jhun Gonzalo · 发表于 2022-7-6 15:38:10

不，李，通常情况下，我不会为布局创建部分。我附上的草图只是为了说明我所说的水平。
基本上，我将以Z=0的值生成排水布局，然后开始将高程（文本）从管网的一端添加到其余部分。
我需要的LISP是为了减少确定布局（楼层平面）上其他点的高程的时间。因此，如果我已经在管道的一端设置了高程，LISP应该提供我将选择的另一个点的高程（可能是管道的另一端或其他管道的连接，或系统上的任何点）。请原谅，
