Excel VBA-Autocad

prophici · 发表于 2022-7-6 21:50:36

你们知道有什么优秀的Autocad Excel VBA开发人员可以为我提供程序/脚本之类的东西吗？

基本上，我想将单个组件的零件号键入excel表，然后以某种方式将其导入AutoCad，在那里我可以让AutoCad根据excel表的信息生成图形。我在AutoCad中绘制了大部分块，所以excel工作表可能只是将CAD块放在一起，以生成装配图？不确定。

steven-g · 发表于 2022-7-6 22:10:27

如果你可以发布一些例子或提供更多细节，这里有很多人可以帮助你

BIGAL · 发表于 2022-7-6 22:20:26

就像史蒂文一样，有大量的免费代码，有不同的方法来做你想做的事。

使用excel中的宏编写所需autocad命令的脚本。

使用excel中的连接写入一行，并将其复制到Autocad命令行。

编写信息的csv文件并使用lisp/vba/。net来执行Autocad命令。使用getexcel之类的工具。lsp直接读取excel中的单元格，然后执行Autocad命令。

根据您的要求，使用excel可能是最简单的。
示例A1=1 B1=2 c1=3，即在1,2处需要一个半径为3的圆
E1=串联（“圆”，A1，“，”，B1，“，C1）
只需复制E1并粘贴到命令行。
插入示例
E1=串联（“插入”，A1，“，B1，”，C1，“1 1 0”，D1）A1=块名B1，C1比例旋转属性。。。添加更多属性。

您可以有多行，因此可以一次复制多个插入。

prophici · 发表于 2022-7-6 22:26:51

嘿，伙计们，很抱歉延迟回复。我无法在公共论坛上详细介绍（感兴趣的人可以给我发一条消息，我可以在那里详细介绍）。

总的来说，我在一家制造组件的公司工作，通常我们的客户会单独购买这些组件，然后自己组装。我帮助在那个组件制造公司内成立了一个小组，该小组将继续把这些单独的组件组装在一起，并将单个组装单元销售给我们的客户。目前，我们使用Autocad绘制图纸，让工厂了解如何将组件组装在一起以及使用哪些组件（因为我们制作了数千个不同的组件）。我已经绘制了这些组件中的大多数，目前我们手动绘制每个图形。

每个部件都已经有一个确定的零件号，我们用它来识别哪些部件进入部件。我想知道您是否可以使用excel（可能通过将零件号输入工作表或其他方式）和这些部件零件号的列表，并以某种方式将数据导入Autocad，在Autocad中，它将根据excel工作表中的信息自动生成图形。假设它可以以某种方式提取当前的组件图形。

我对VBA或LISP了解不多，我从来都不是一个好的起草者，我希望我能付钱给别人帮我写这个程序/宏/脚本/等等。

让我知道你们的想法。

BIGAL · 发表于 2022-7-6 22:34:19

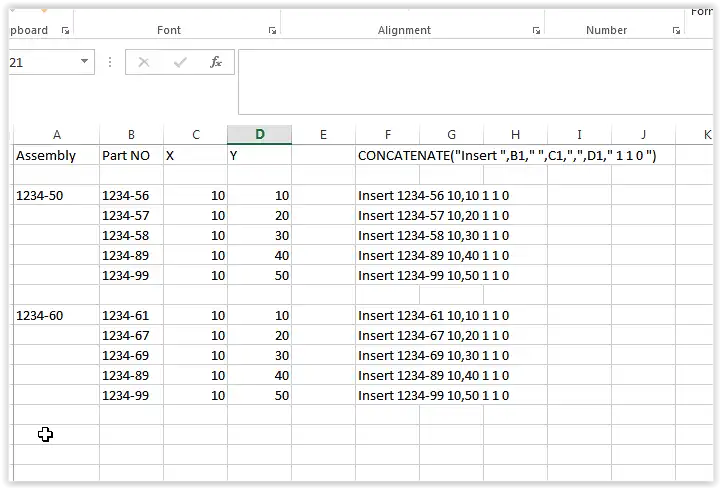

我已经免费为你做了，看看这个屏幕转储，是的，你可以建立一种输入组件名称的方法，它填充了所有的零件号。只需为每个零件复制F列部分，组件1234-60的oops x y应该有一个x，比如说20。您只需将每组插入内容保存在脚本ie 1234-60中即可。scr然后只做脚本1234-50

copy


(alert "assembly 1234-50\nloaded by using SCRIPT command")
Insert 1234-56 10,10 1 1 0
Insert 1234-57 10,20 1 1 0
Insert 1234-58 10,30 1 1 0
Insert 1234-89 10,40 1 1 0
Insert 1234-99 10,50 1 1 0

maratovich · 发表于 2022-7-6 22:42:47

所有细节都是由区块创建的吗？
一个文件中的一个细节还是一个文件中的多个细节？
文件的结构？共享文件夹中有许多文件？还是有内部文件夹？

lrm · 发表于 2022-7-6 22:51:24

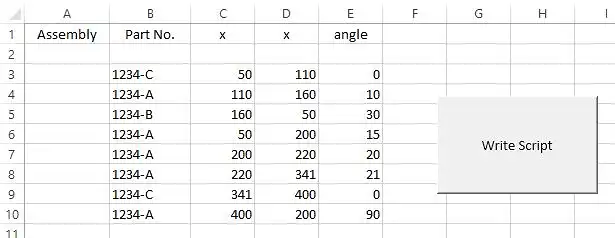

我编写了一个Excel/VBA程序来创建一个AutoCAD脚本（.scr），给定了一个用于构建图形的文件名列表（B列）。该程序在单元格B3中查找，并为列出的每个部分生成一个-insert语句。当程序遇到B列中的空白单元格时，程序停止。

指定零件（图形）名称及其位置和角度后，只需单击“编写脚本”按钮。

我不知道您是否也希望程序根据使用的零件确定x，y位置。可以在单独的工作表中定义此类信息，以便您轻松更改规则。Excel vlookup命令可以用于定义规则，也可以使用其他VBA代码来完成。

脚本文件的示例行如下所示：
-插入C:\SomeFolder\CAD Projects\1234-A 50110 1 0

该程序不进行错误检查，并假设参考零件存在，并且与Excel文件位于同一文件夹中。

创建脚本。拉链

李
