自定义线型

cadmando2 · 发表于 2022-7-6 23:03:58

尝试创建更新的线型。
从来没有创建过线型，当然我做得对。
从创建具有文字间隙和端点的线型的起点开始。
首先，您需要设置ltscale吗？

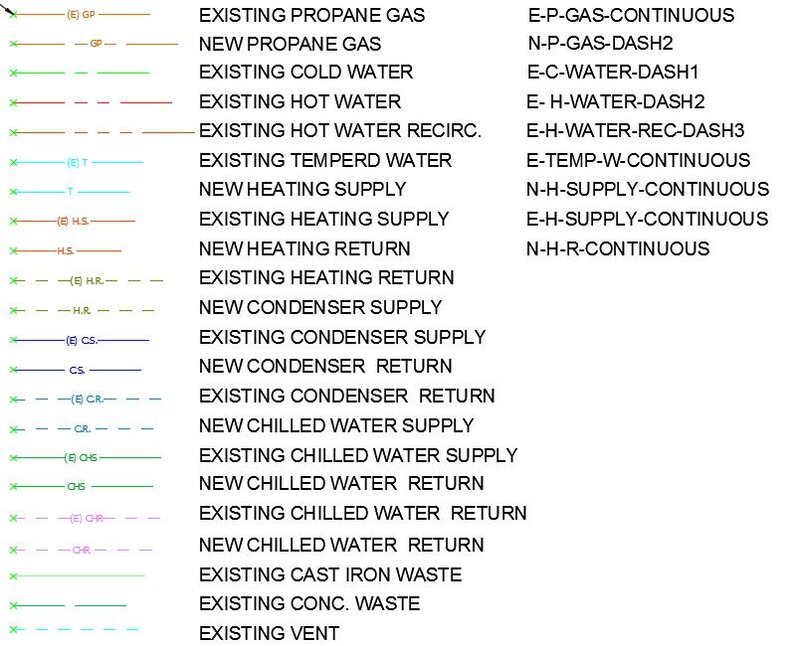

这是我的样本：
1、热水回水和热水供应在终点，存在差距。
2、线路设置
3.更新的线型

只是想知道我做错了什么，是否有更简单的方法来创建新的或更新线型？

登录/注册后可看大图

eldon · 发表于 2022-7-6 23:40:42

制作新线型时，需要了解几件事。

首先，使大小适合默认的Ltscale 1。

所有字体（尤其是TTF）的大小都不一样，因此当您费尽心思为所选字体（标准文本样式）对齐空格时，其他人会认为不同的字体看起来更好，因此所有仔细对齐的线型看起来都不太好。要解决此问题，请使用命名文字样式。您可能一直在尝试修改使用默认字体Txt编写的给定AutoCAD线型。不同尺寸的shp。

如果您可以发布已经编写的线型定义，并发布绘制线型的图形，这将非常有用。发布的图形中只有尚未定义的愿望列表线型的图片。
