带圆阵列的图案填充

gregmorris234 · 发表于 2022-7-6 23:09:36

大家好！

有人会碰巧有一个可触摸的铺路砖舱口吗？

我已经设法创建了一个给我正确的块尺寸，但我似乎无法与圆走得很远。我知道圆弧和圆在图案填充上不起作用，所以你必须使它在线段上起作用，但我仍然无法到达任何地方。目前，我只打算使用一个预设块和超级匹配，但如果能得到一个PAT文件就太好了。附上的图片显示了我正在努力实现的目标。注：块之间的间距为1mm。

我尝试使用Hatch Maker LISP使其工作，但结果有些不可靠，因为它删除了许多圆段，当约束到1x1框时，我无法使其无缝。

我先谢谢你！

steven-g · 发表于 2022-7-6 23:17:06

这很难解释，但是的，填充图案必须由在图案中重复的直线段组成，但由于所涉及的角度和距离，对于“圆”之间的随机距离，很难实现真正的圆形（具有多条边的形状），因此你最终得到的图案看起来不像一个圆那样令人信服，它可能只有6或8条边。对于像您的图像这样的对象，阵列甚至动态块将是一种更合适的方法，即使这意味着将分解阵列并删除散乱的对象作为第二步。

BIGAL · 发表于 2022-7-6 23:23:58

看看这个解决方案，Marko付出了很大的努力。

对于圆，使用多边形创建多条线。比如说10个面，在触觉的尺度下，你可以尝试更小的值，比如6。

eldon · 发表于 2022-7-6 23:30:19

对于圆，我从一个12边多边形开始，一个十二边形。我不得不调整一两条线，因为它们没有指向有用的方向。我一直想知道这些自动模式文件程序如何处理小的不一致。我所有的圆线都相碰！

无论如何，我写了一个模式文件。有维度可以工作是非常有用的。

*触觉保护，触觉铺路板
0,0,0,0,268,200,-1
0,0,133,0,268,200,-1
0,67,134,0,268,200,-1
0,67,267,0,268,200,-1
90,0,0,0,201,133,-135
90,-1,0,0,201,133,-135
90,66,134,0,201,133,-135
90,67,134,0,201,133,-135
14.931417,27.444149,42.626587,763.905343,4.315849,5.75,-1034.369705
14.931417,33,21.891853,763.905343,4.315849,5.75,-1034.369705
75.068583,21.891853,33,763.905343,-4.315849,5.75,-1034.369705
104.931417,23.373413,27.444149,763.905343,4.315849,5.75,-1034.369705
284.931417,42.626587,38.555851,763.905343,4.315849,5.75,-1034.369705
345.068583,33,44.108147,763.905343,-4.315849,5.75,-1034.369705
255.068583,44.108147,33,763.905343,-4.315849,5.75,-1034.369705
165.068583,33,21.891853,763.905343,-4.315849,5.75,-1034.369705
45,23.3733416,38.555851,47.376154,47.376154,5.75689,-88.995419
45,38.555851,23.373413,47.376154,47.376154,5.75689,-88.995419
315,38.555851,42.626587,47.376154,47.376154,5.75689,-88.995419
315,23.373413,27.444149,47.376154,47.376154,5.75689,-88.995419
*eldon fecit MMXX-CADTutor论坛

将上述文件另存为TactilePaving。拍拍并将其放置在AutoCAD可以找到的位置。

我还附上了文件本身和一张照片。

gregmorris234 · 发表于 2022-7-6 23:33:48

啊，伙计们，你们从未让我失望过。非常感谢你的这篇文章以及其他帖子的链接，以供指导。

只是为了让我更了解它。前9行是块本身的重复图案是吗？那么在那之后，我猜是组成圆的线吗？（12行代码，十二边形的12条边）。为了获得所有的坐标和角度等，你使用了Hatch Maker Lisp或其他方法吗？

我想当我看到所有这些非整数的数字时，我很恐慌，认为我没有办法理解它，但我想我终于理解了它是如何工作的，这一切都要感谢CADTutor的善良用户——再次感谢各位。

eldon · 发表于 2022-7-6 23:42:23

当一个人从模式定义文件开始并看到所有的图形时，这可能会令人震惊！但每行限制为80个字符，如果有机会使用精确的数字（小数点后两位以下），则可以节省字符数。当图案填充距离原点很远时，有必要使用所有这些小数位，否则线会分开（如您所见）。

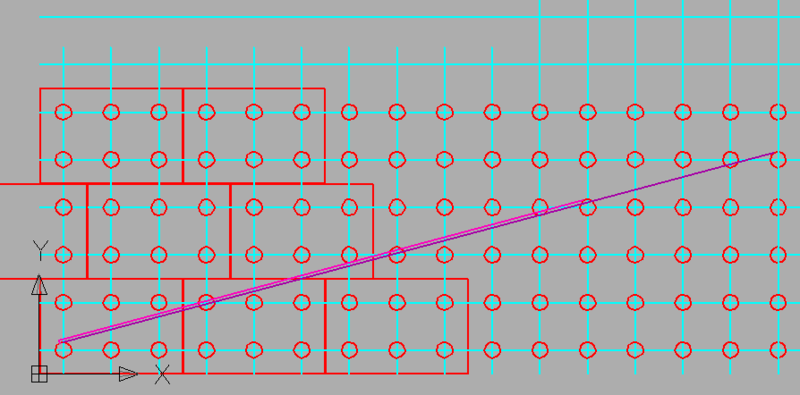

我不使用任何人工帮助，但更喜欢手动遵循定义文件的模式（如下图所示）。如果你把所有的东西都画出来，就不难找到所有的信息来制作图案填充文件。

前8条线（以0或90开头）是块轮廓，从0,0开始绘制。

接下来的12行是圆。首先，我画了一个12边的多边形，并复制它以形成填充图案。使用半径为11的圆，我绘制了一个内接和外接的12边多边形，测量了两者的长度，然后决定使用5.75的边长（减少小数位数）。然后我投射其中一条线，看看它在哪里碰到另一个圆。它实际上没有击中一个，但在它上面的15行几乎击中一个。所以我将角度从15°改为14.931417°，不是很多，但足以使线条对齐。然后我使用新角度重新绘制多边形，并绘制虚线。然后，我通过形状上的类似点来偏移它，直到出现一个模式，我可以从中测量侧向重复长度。然后，我围绕形状工作，从工作图纸中选择长度和角度。易于理解的

最后，在文件的末尾，我发现如果在结束行的开头有一个星号，后跟注释，则不必在文件的末尾留一个空行。

登录/注册后可看大图

BIGAL · 发表于 2022-7-6 23:46:03

有趣的是，我们不得不在道路上使用触觉，而不是真正的“瓷砖”。我们不再使用瓷砖，因为它们有很多开裂和提升的问题，而是使用了顶部有按钮的塑料条，承包商使用混凝土锯，并将条锤入，直到按钮齐平。

澳大利亚触觉标准是指按钮与背景的色差，因此混凝土为黑色，沥青为黄色。测试方法很有趣，因为必须使用一个特殊的摄像头来确保按钮的颜色正确，哦，是的，澳大利亚有一个摄像头。

http://www.blindaid.com.au/tactiles.html

eldon · 发表于 2022-7-6 23:57:03

由于没有在填充图案中使用圆形的太多练习，我想我会尝试在填充图案中使用一个32边的多边形（三角形），看看我能得到多高的精度。当图案填充距离0,0很远时，这会产生差异。

检查填充图案定义的格式，有角度、坐标和距离。当一个人远离0时，角度的准确性很重要，因为效果会被放大，距离也会被放大。坐标仅为填充图案的起点，因此定义不太准确（小数点后3位）。需要将角度和距离的小数点后10位作为目标，但也要记住，一行定义的最大长度是80个字符。

因为AutoCAD只能显示小数点后8位的角度，所以我想通过三角学来提高精度。当调整多边形每一侧的方向以对准下一个图案形状时，角度的切线始终可以由整数值定义。距离也是如此。因此，使用电子表格，可以比AutoCAD显示角度和距离更精确地计算角度和距离。

我设法用一个32边的圆重写了触觉铺路图案，这个圆有尽可能多的小数位，我称之为TactilePaving32。拍打因为这对我来说是一种尝试，我不会发布实际的定义文件，除非有人离不开它！

下图显示了一些图案填充距离两个图案填充的原点（显示的坐标）很远-TactilePaving和TectilePaving32。可以看出，我的第一个填充图案是多么的不精确（一些线条散开在整个地方），但只要它靠近原点使用，就应该足够了。但最新的文件TactilePaving32几乎没有显示图案填充元素的分离。

BIGAL · 发表于 2022-7-6 23:59:02

AR Conc模式始终显示此问题，就像在5000000257000这样的情况下一样，因此从属性重置原点或在创建修复问题时。

这能解决战术节省问题吗。pat是否已创建？

eldon · 发表于 2022-7-7 00:06:19

使用更精确的角度和距离进行完全重写。我一直在学习，这是我第一次尝试从AutoCAD绘图中选择角度和距离。

如果您查看AR Conc的模式文件，小数点后的数字似乎不多。它由三个三角形和四个点组成，都以不同的角度排列，因此呈现出随机的外观。非常聪明，但最好使用接近原点！
