打印到PDF-自定义propo

sketch11 · 发表于 2022-7-6 23:10:54

有没有一种打印成PDF的方法，比例不是标准的。
例如，如果我想打印到一个方形页面，比例为1:1。
大多数其他选择的比例似乎为1:√2.

BIGAL · 发表于 2022-7-6 23:26:42

a4是1/2折叠A3是1/2折叠A2是1/2折叠A1是根2。

可以更改打印窗口，使其长度和宽度相同，但A1 841x594上的100mm正方形将是大图纸上的100mm正方形。

sketch11 · 发表于 2022-7-6 23:39:29

BIGAL，我想我想要的是一个比例不是1的PDF页面：√2.
因此，如果在AutoCAD中打印方形窗口，它仍然会进入比例为1的PDF页面：√2.
我见过PDF页面不标准，正方形页面，长而瘦的页面，宽而窄的页面。

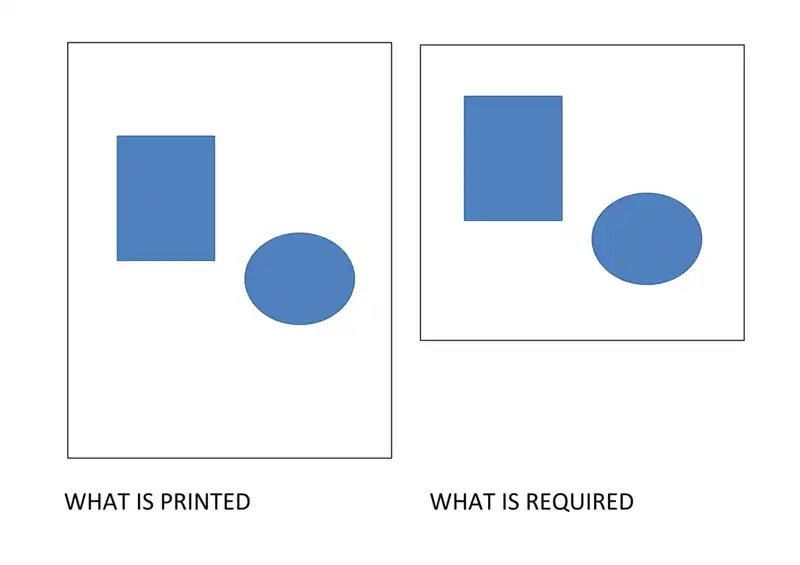

示例见附件。

steven-g · 发表于 2022-7-6 23:48:42

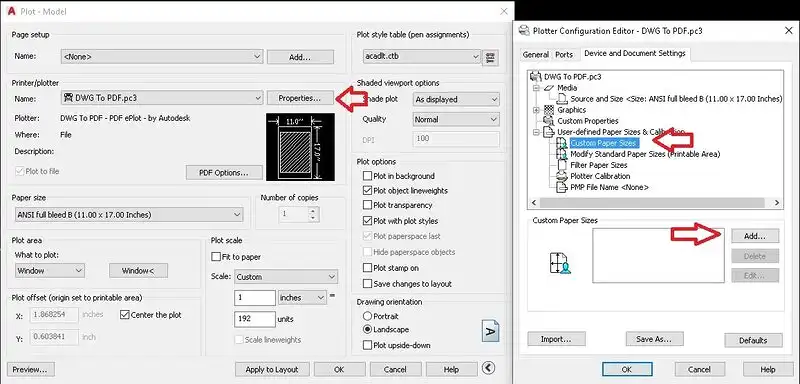

这可能取决于您使用的绘图仪驱动程序，但对于DWG to PDF，请从打印对话框中选择“属性”，然后选择“自定义图纸尺寸”和“添加”，这将启动一个向导，允许您添加自己的图纸尺寸。

sketch11 · 发表于 2022-7-6 23:55:56

太好了，非常感谢。

BIGAL · 发表于 2022-7-7 00:03:19

像Steven一样，如果你有一个滚动进纸绘图仪，你可以像一个5m长的绘图一样，但你必须设置一个自定义图纸尺寸。因此，理论上你可以制作一个5米长的pdf文件，然后把它发送到某个地方进行绘制，而不是像绘图仪那样进行测试。

sketch11 · 发表于 2022-7-7 00:18:09

好的，干杯。
