制作图案文件
模式文件是一个文本文件，它有一些简单的规则。
如果它是一个独立文件，那么文件的第一行必须是*（文件名）（，如果需要，模式描述）。文件名不能有空格，但为了清楚起见，可以有下划线。

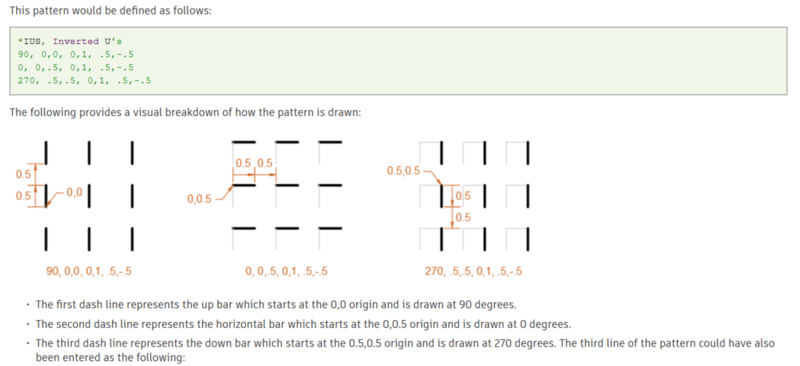

第二行和后续行是对形成填充图案的行的描述，并遵循图中所示的数据格式。角度、坐标和尺寸可从施工图中获取。数据行的长度限制为80个字符。文件末尾必须有一个没有任何数据的空行。
独立文件必须存储在AutoCAD路径的文件夹中，因此可以在自定义图案中使用。它也可以放在主图案文件ACAD中。帕特或阿卡迪索。但是当你试着写模式的时候，那就更难了。

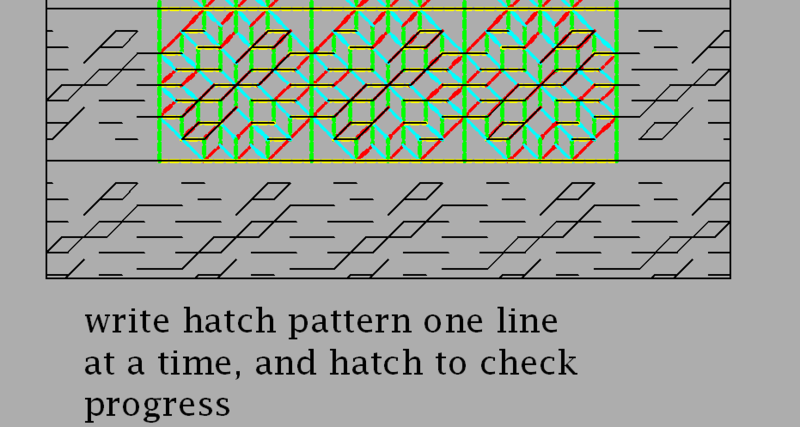

我的程序是在加载图案文件的情况下启动文本编辑器，并启动AutoCAD，然后可以进行图案填充，在图案文件中写入一行并保存它，然后（删除第一个图案填充）再次进行图案填充。AutoCAD始终采用最新的图案文件，以便查看最后一行是否在执行它应该执行的操作。

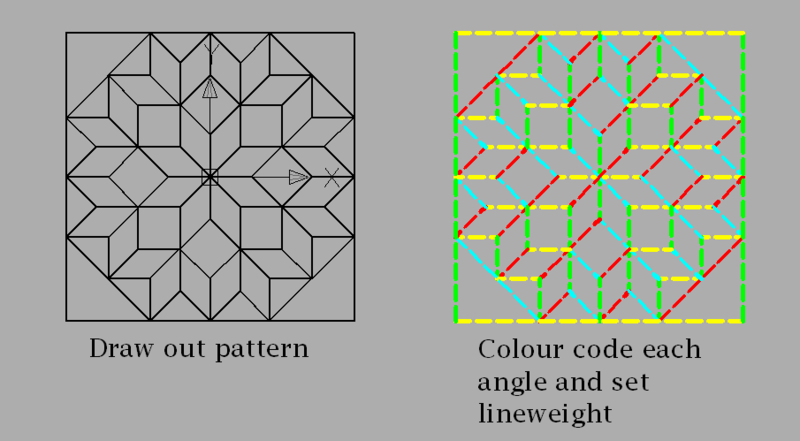

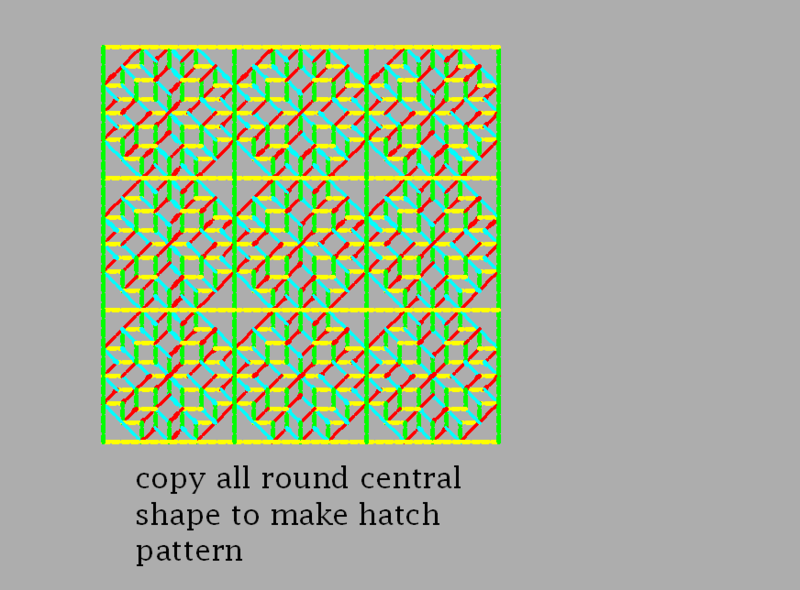

我以为几张照片就能解释一切，但如果我应该走捷径，请寻求进一步的澄清。

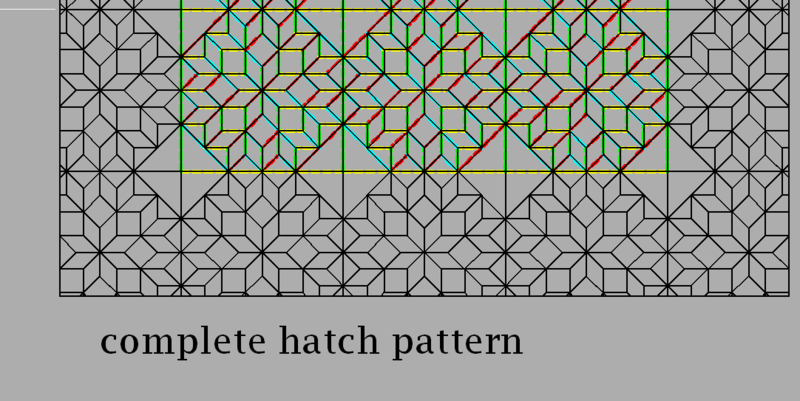

我还添加了整个填充图案文件。
*被子，缎子被子图案
0,-2.25,0,0,15.36396103,4.5,-3.18198052
0,1.59099026,1.59099026,0,15.36396103,4.5,-3.18198052
0,1.59099026,-1.59099026,0,15.36396103,4.5,-3.18198052
0,5.43198052,3.18198052,0,15.36396103,4.5,-10.86396104
0,5.43198052,-3.18198052,0,15.36396103,4.5,-10.86396104
0,1.59099026,3.84099026,0,15.36396103,2.25,-7.68198052,2.25,-3.18198052
0,1.59099026,-3.84099026,0,15.36396103,2.25,-7.68198052,2.25,-3.18198052
0,3.18198052,5.43198052,0,15.36396103,2.25,-4.5,2.25,-6.36396103
0,3.18198052,-5.43198052,0,15.36396103,2.25,-4.5,2.25,-6.36396103
0,0,-7.68198052,0,15.36396103
45,-1.59099,-1.59099,-10.86396,10.86396,4.5,-3.18198,2.25,-6.36396,2.25,-3.18198
45,0,2.25,-10.86396,10.86396,4.5,-9.54594,4.5,-3.18198
45,2.25,0,-10.86396,10.86396,4.5,-9.54594,4.5,-3.18198
45,6.09099,1.59099,-10.86396,10.86396,10.86396,-10.86396
45,1.59099,6.09099,-10.86396,10.86396,10.86396,-10.86396
45,3.84099,-1.59099,-10.86396,10.86396,2.25,-14.04594,2.25,-3.18198
45,-1.59099,3.84099,-10.86396,10.86396,2.25,-14.04594,2.25,-3.18198
45,-1.59099,-9.27298,-10.86396,10.86396,4.5,-6.36396,4.5,-6.36396
90,0,-2.25,0,15.36396103,4.5,-3.18198052
90,-1.59099026,1.59099026,0,15.36396103,4.5,-3.18198052
90,1.59099026,1.59099026,0,15.36396103,4.5,-3.18198052
90,-3.18198052,5.43198052,0,15.36396103,4.5,-10.86396104
90,3.18198052,5.43098052,0,15.36396103,4.5,-10.86396104
90,-3.82099026,1.59099026,0,15.36396103,2.25,-7.68198052,2.25,-3.18198052
90,3.84099026,1.59099026,0,15.36396103,2.25,-7.68198052,2.25,-3.18198052
90,-5.43098052,3.18198052,0,15.36396103,2.25,-4.5,2.25,-6.36396103
90,5.43198052,3.18198052,0,15.36396103,2.25,-4.5,2.25,-6.36396103
90,7.68098052,0,0,15.36396103
135,1.59099,-1.59099,-10.86396,10.86396,4.5,-3.18198,2.25,-6.36396,2.25,-3.18198
135,-2.25,0,-10.86396,10.86396,4.5,-9.54594,4.5,-3.18198
135,0,2.25,-10.86396,10.86396,4.5,-9.54594,4.5,-3.18198
135,-1.59099,6.09099,-10.86396,10.86396,10.86396,-10.86396
135,-6.09099,1.59099,-10.86396,10.86396,10.86396,-10.86396
135,1.59099,3.84099,-10.86396,10.86396,2.25,-14.04594,2.25,-3.18198
135,-3.84099,-1.59099,-10.86396,10.86396,2.25,-14.04594,2.25,-3.18198
135,9.27298,-1.59099,-10.86396,10.86396,4.5,-6.36396,4.5,-6.36396
|
