管道线型

Mezobot93 · 发表于 2022-7-6 23:14:20

[左对齐][颜色=#666666][大小=14px]嘿！

我应该做一个特殊的线型，但我不能正确地得到它，我不确定我用的是正确的方法，我对CAD不是很好，只有基础知识。

我应该做一个看起来像我贴的图片的线型。

它应该代表一个污水管道，其全局宽度应该是管道的周长。

我用一个形状（MKSHAPE）制作了这个线型，然后用它制作了一个线型（MKLTYPE）。

问题：

[左对齐][颜色=#666666][大小=14px]-插入点和起点设置为黄点。当我创建线型时，我点击了那里，但它仍然在beggining处有一条小线条，并且只在那之后开始线型。如何使其始终以矩形开始？

-当我改变全局宽度时，它只改变那条小线的宽度（你可以在图片上看到）。我希望全局宽度是矩形（红线）顶部和底部之间的距离。我如何设置？

是否有任何方法可以创建线型，或者有任何其他方法（可能是块）来实现这一点？我在这里找到了一个类似的主题，但我没有找到完美的解决方案。

SLW210 · 发表于 2022-7-6 23:30:15

欢迎来到CADTutor！

我已经把你的帖子移到了CUI、图案填充、线型、脚本和宏论坛。

可能需要查看。林也许是一个。图纸。

Mezobot93 · 发表于 2022-7-6 23:42:38

同时我尝试了一些调整，但仍然不起作用。

Mezobot93 · 发表于 2022-7-6 23:56:29

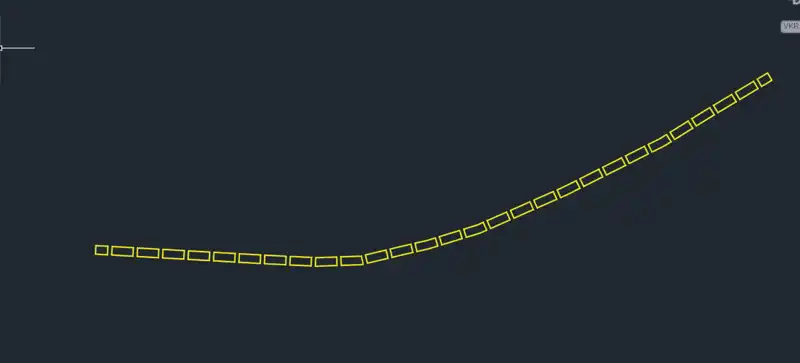

基本上我需要一个像这样的线型。

eldon · 发表于 2022-7-7 00:08:01

这不是AutoCAD中的线型。在复杂线型中，AutoCAD不会在每一端分割形状以填充长度。

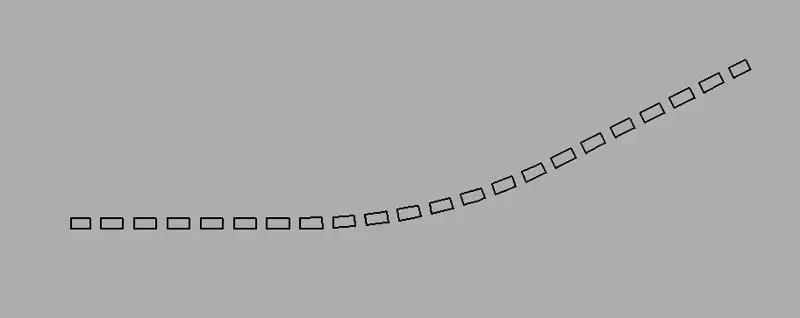

如果绘制后不编辑该线，可以使用“测量”命令使用块创建外观相似的线。

也可以使用虚线类型，使其成为宽度为1的多段线，然后禁用“填充”。

BIGAL · 发表于 2022-7-7 00:26:11

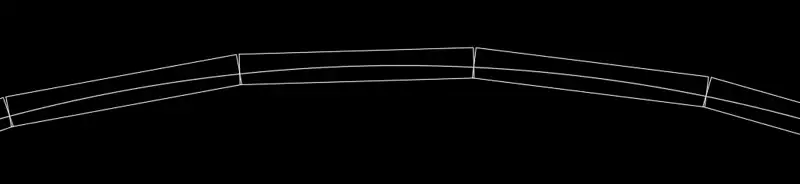

我使用了一个自定义的liinetype，我们将ltscale设置为2.3，这是连接时混凝土管道的长度，就像Eldon一样，将其制作成一个wdith=dia的pline，然后添加外部连续线，这是一个拟议的现有平行虚线类型。

土建平面图上的拟议下水道为-S，但下水道委员会提交平面图上的下水道为两条带排水系统的平行线-D，这是自定义线型。

最后，我有管道defun绘制管道在正确的直径。用于将单行转换为两行。

使用Eldons的块概念可能是使用lisp生成块的最佳方法，因此您不需要很多块。

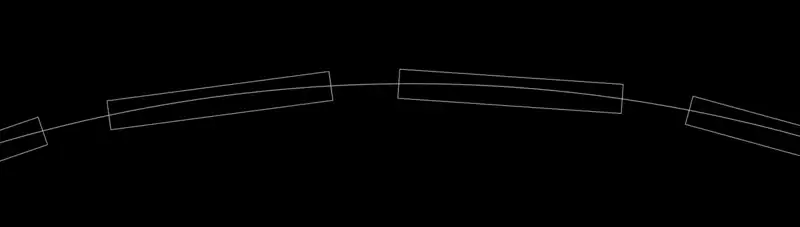

发现一个问题，我有一个替代测量，它将正确对齐，但可能需要重新编码作为管道使用。

将插入点更改为中间有助于查看图像。问题是，如果需要通过相反方向的插入点弧将矩形对齐到端点的中间，则将不起作用。其他问题也蔓延到管道悬挑端。

使用代码方法获得所需答案。
