我错过了什么？

Jimbo720 · 发表于 2022-7-7 13:07:26

这不是一个非常复杂的部分，但我不知道如何在C面上绘制前视图中的角度。我知道它们显然是从这里开始的。从顶部往下5米，但我不知道它离那个剖面有多远。这是使用二维AutoCAD。

lrm · 发表于 2022-7-7 13:15:30

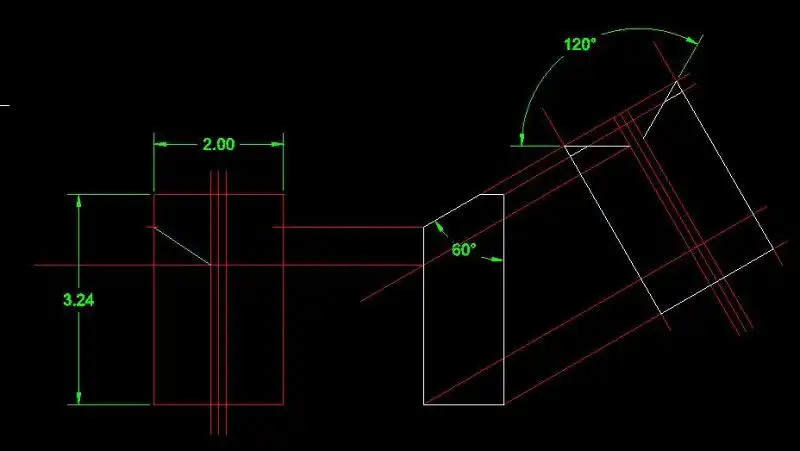

以下内容将帮助您在前视图中创建青色线。从侧视图创建辅助视图，如图所示。然后投影回前视图。

Jimbo720 · 发表于 2022-7-7 13:23:06

谢谢你的帮助！我需要停止总是认为我需要画正面，顶部，右侧，然后辅助。那么，当它说下一个辅助视图显示曲面A和C之间的真实角度时，左侧视图不会这样做吗？

steven-g · 发表于 2022-7-7 13:31:58

左侧视图仅显示60°。您需要构造一个面a垂直于视图角度的视图。

lrm · 发表于 2022-7-7 13:38:51

如果两个无限平面不平行，它们的交点将是一条直线。要测量它们之间的角度，可以在垂直于这条相交线的平面上测量。另一种绘制角度的方法是创建一个视图，在该视图中，您向下看交线，使该线显示为一个点。从这条线往下看的辅助视图就是您想要的。左视图不提供此功能。

在我之前的文章中，青色线位于平面A和平面C上，因此它与两个平面的相交线共线。为了确定这两个平面之间的角度，创建一个沿青色线方向（向上和向左）投影的辅助。这将是一个向下看青色线的视图，您可以在其中测量两个平面之间的角度。你知道如何创建这个辅助视图吗？

Jimbo720 · 发表于 2022-7-7 13:46:54

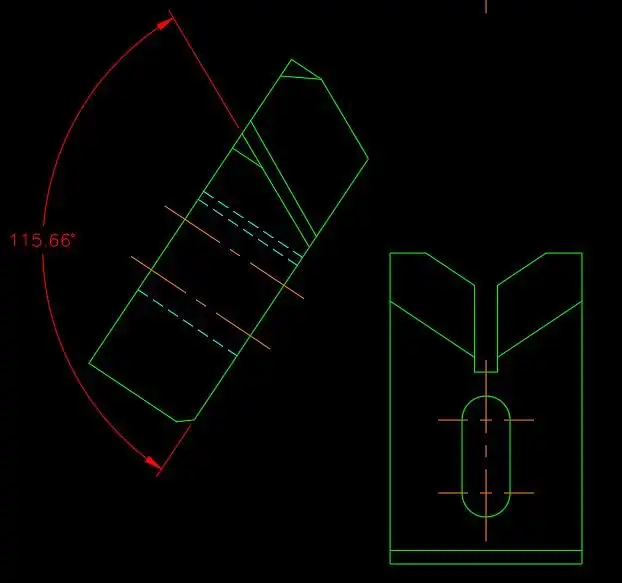

这样地？

lrm · 发表于 2022-7-7 13:52:43

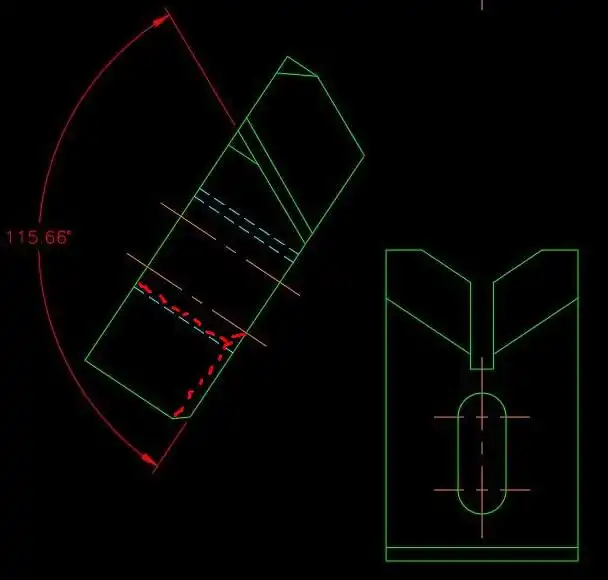

是的，非常好！不要忘记由于倒角和右下边缘而隐藏的边缘。

Jimbo720 · 发表于 2022-7-7 14:06:49

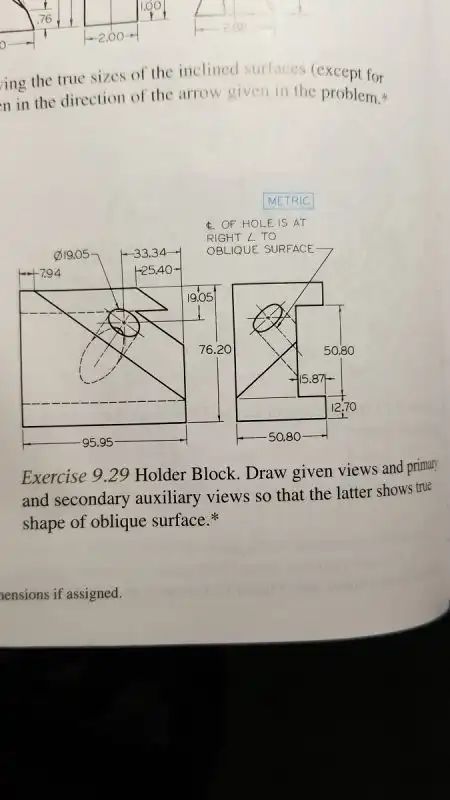

对于这幅图，我需要创建一个辅助视图来获得前视图中的这些角度吗？它们看起来很相似，但我不想只是假设。
再次感谢！

lrm · 发表于 2022-7-7 14:07:59

前视图中的3条对角线是由于斜平面与三个不同的垂直（和平行）平面相交而形成的边缘。因此，这些线是平行的。系统要求您创建主辅助视图和次辅助视图，以便可以查看真实形状的斜平面。主辅助视图将沿其中一条对角线的方向投影，从而生成平面的边视图。该视图的投影将为您提供真实形状的斜平面。

顺便说一句，如果你要开始一个新主题，你应该开始一个新的线程。
