2D螺旋帮助

kjetilhansen · 发表于 2022-7-7 13:27:52

大家好

有一段时间，我遇到了一个大问题，我在Autocad中绘制二维螺旋。这也包括计算

我想做的是将som丙烯酸塑料弯曲成螺旋状，但要做到这一点，我需要绘制并打印出螺旋的2D图，将其包裹在一根作为螺旋ID的杆上。。。

有没有人能抽出2分钟来帮我画这幅画？

螺旋杆是4.8mm厚的螺旋线应该是95mm高（+-5mm）的汽缸ID是24mm，我希望4圈。。。

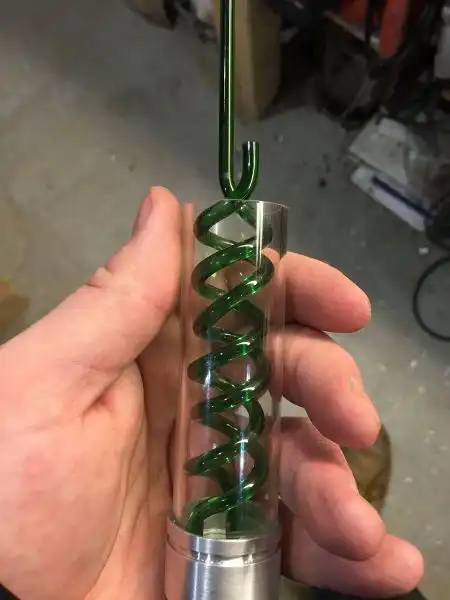

如果有人受伤，我正在制作电影《生化危机》中一个电影道具的复制品，需要弯曲圆柱体内部的丙烯酸，我附上一张我迄今为止的进展照片。

lrm · 发表于 2022-7-7 13:42:26

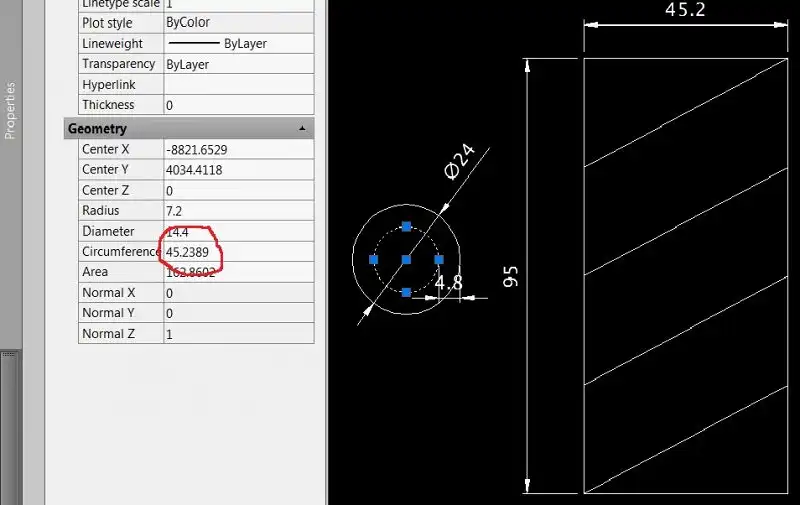

你想要这样的东西吗？

登录/注册后可看大图

如果是，添加具有以下参数的螺旋线-
基底半径14.4
顶部半径14.4
第4圈
转弯高度95

~李

RobDraw · 发表于 2022-7-7 13:46:55

为什么要在2D中挣扎呢？在3D中制作要快得多，如果必要的话，可以很容易地转换为2D。

TheCADnoob · 发表于 2022-7-7 13:57:50

我不确定一个打印的二维螺旋是你需要的。如果你把一个螺旋的2D打印件绕在一根杆子上作为模板，它就不会是螺旋。。除非我真的错过了什么。把一条直线绕在一根杆子上，得到一个螺旋线，所以你不需要画螺旋线，只需要画一条直线。

如果你不知道需要弯曲的杆的尺寸，我相信你可以从14.4的管子内径中减去两倍螺旋杆的直径（我可能会缩小一点，以确保它实际上适合它）

您只需在弯曲杆表面标记均匀间隔的点，以获得所需的圈数。唯一需要绘图的复杂事情是，如果你受到丙烯酸树脂长度的限制。如果是这种情况，你可以通过将每个圈视为一个三角形斜边的长度来解决这个问题，该三角形由高度/n（n=圈数）和宽度（宽度是ID的周长）组成。一旦你计算出斜边，你就将其乘以n，如果你的丙烯酸没有斜边的n倍长，你的丙烯酸不够长，你必须减少n个或多个圈

编辑：粗略计算是大约318毫米的丙烯酸棒周围的14.4外径棒。。。除非我彻底搞定，哈哈
