转换d的尺寸

abhishek · 发表于 2022-7-7 13:48:04

尊敬的长者：，

我有一些。dxf文件，我想得到数控激光切割。我去了当地的一家数控车间，给他们看了文件。他们说尺寸都以英寸为单位，并且要求尺寸以毫米为单位。所以他们要求我把文件转换成毫米格式。

由于这是我第一次运行autocad，我需要一些帮助。我从一些包含从英寸到毫米转换等内容的线程中了解了一点。但问题是，它们没有显示一个逐步的过程。

我能从其他线程中收集到的信息如下（我不知道它是否正确）：

如果我的图纸以英寸为单位，并希望将所有尺寸转换为毫米，那么我希望将整个图纸放大25.4倍，因为1“=25.4mm。

为此：

1> 我在命令框/空格中键入“dimstyle”。
2> 将打开一个标题为“标注样式管理器”的窗口
3> 我按下右侧的修改按钮
4> 另一个窗口打开，我进入一个名为“primary units”的选项卡
5> 在“主要单位”选项卡中，我转到“测量比例”并键入25.4
6> 单击“确定”
7> 在命令框中输入“units”
8> 并选择插入比例为“毫米”

请告诉我长辈们。。。如果该程序正确，并且cnc机器将按照图纸切割零件。

希望能尽快收到别人的来信。

Pablo Ferral · 发表于 2022-7-7 13:55:39

恐怕你错过了一个重要的概念。此更改只会影响标注样式，而不会影响几何图形。不幸的是，Autocad不使用真实世界的单位。1个单位=1个单位。1个单位可以用来表示你想要的任何东西；英寸，毫米，棒子，肘，帕塞克，香蕉-你得到漂移。

在这种情况下，您选择了1个单位应等于1英寸。如果激光切割机切割到这个文件，一切都将是25.4倍小。也就是说，对于你选择代表29英寸的值，激光专家会假设它的意思是29毫米。答案很简单；文件中的所有几何体都需要按25.4mm的比例缩放。

在命令行中键入“SCALE”。
选择所有需要缩放的几何体
选择基点
输入值（25.4）

在执行此操作之前，您可能希望保存原始文件的副本！这可能会把你的尺寸、文字和布局搞得一团糟。我建议你从“激光”中删除所有这些内容。dxf文件，也许只需添加足够的注释和尺寸，以确保所有内容都可以与原始文件协调。为了给他们带来额外的舒适感，你可以给他们一份你的图纸作为参考。

这是激光人本可以为你做的。他们可能对编辑你的文件持保留态度，以防有不合适的地方而受到责备。

阅读以下教程：
http://www.we-r-here.com/cad/tutorials/level_1/1-1.htm

BIGAL · 发表于 2022-7-7 14:03:05

我非常怀疑激光切割程序读取的尺寸，它只是切割您绘制的形状的1:1副本，因此您的形状必须100%正确激光切割机将工作到真正的小公差。根据巴勃罗不知道为什么他们没有做缩放，没有多少数控是手写的了。

abhishek · 发表于 2022-7-7 14:06:34

谢谢你的回复，巴勃罗。

我已经完成了您要求我做的事情，即使用“scale”命令。
输入值25.4后。绘图变得太大了，我在一些线程中读到了这一点，即在缩放到特定值后，必须先使用“z”命令，然后再使用“e”命令。
请问这些是做什么用的？

而且在使用上述命令后，我的尺寸变得很小，以至于我必须放大一点才能读取它们。
这样好吗？我的意思是，我的画还是按照同样的尺寸，只是转换成毫米？
还是太大了？

abhishek · 发表于 2022-7-7 14:14:14

谢谢Bigal，
但是cnc车间的工作人员说，机器将以毫米为单位读取所有以英寸为单位的尺寸。

daft vader · 发表于 2022-7-7 14:17:40

缩放到特定值时，必须先使用“z”命令，然后使用“e”命令。

表示您正在选择Z=（缩放），然后按enter键，然后按e（=范围），然后按enter键，然后您将看到整个图形

abhishek · 发表于 2022-7-7 14:22:47

好的，但是书写维度会发生什么。。。。为什么它们变得这么小？
我会上传一张照片，这可以解释我的问题。

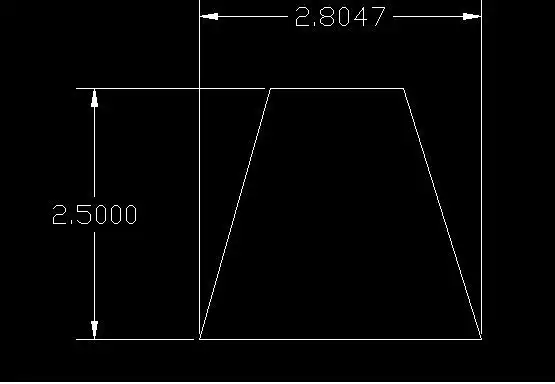

在第一张图中，所有尺寸都以英寸为单位，我必须按25.4的比例放大。放大并使用“z”和“e”命令后，绘图变得如图2所示。

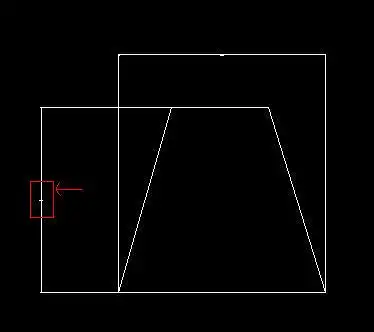

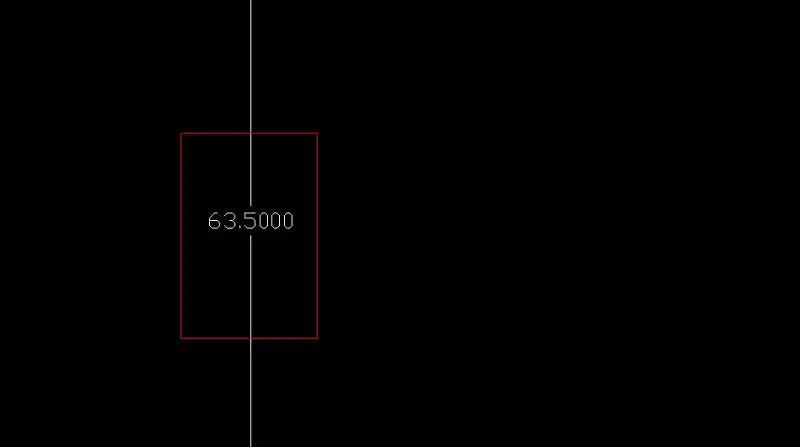

现在看一下红色标记的部分，您将看到书写的尺寸变得非常小，只有在如图3所示缩放图形时才能读取。

我心中的疑问是，我的图纸是否正确放大？
如果是这样的话，为什么维度看起来减少了？
