已填充导入的块

ChopsMcgee · 发表于 2022-7-7 14:50:36

大家好，

我是新来的论坛，请与我赤裸裸，如果我张贴在错误的地方。

我正在使用autocad 2012和我公司提供的块库。

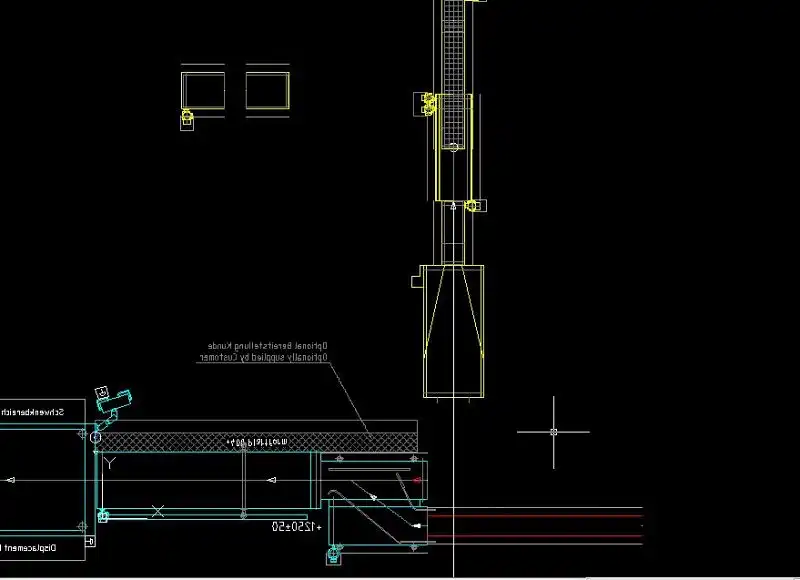

有时，在编辑其他人的图形时，导入的块进入我们的布局“填充”（见下文）；

你可以在这里看到一些黄色和蓝色的块，红色的块显示了它们通常是如何导入的。

我认为这是图纸中的一个层比例，只需要修改，但我不知道从哪里开始？

有人能帮忙吗？

提前谢谢。

ReMark · 发表于 2022-7-7 15:02:19

这些块是否可能应用了实心图案填充？

ChopsMcgee · 发表于 2022-7-7 15:13:09

我认为是这样的，但我们的图纸中图案填充的比例不同。

以下是复制并粘贴到空白图纸中的相同块；

ReMark · 发表于 2022-7-7 15:29:10

我怀疑在一个图形中，变量FILL设置为“on”，而在另一个图形中，相同的变量设置为“off”。

Glen1980 · 发表于 2022-7-7 15:35:42

图案填充可以进行注释性缩放，因此如果以较大比例导入，图案填充可能不会在该比例下“打开”。在块编辑器中打开块并选择图案填充，可能需要确保注释可见性已打开（带有灯泡的比例旁边的图标）选择图案填充并检查属性，以查看其是否具有注释性比例。

ChopsMcgee · 发表于 2022-7-7 15:41:07

啊，找到了！

该层已打开，需要关闭！

谢谢：-）

ReMark · 发表于 2022-7-7 15:55:43

那层呢？你是说图案填充有一个单独的层？
