等轴测对齐标注

bdr2k5 · 发表于 2022-7-8 06:30:57

嘿，伙计们，我该如何在这张照片中的东西尺寸。我无法使其对齐

此外，我如何使一个对象看起来像在图片的右侧部分，而不必修剪

谢谢

Tankman · 发表于 2022-7-8 06:45:28

试试第40章，漂亮的斜坡。。。。。。。。。。。。。。。目前为止

http://www.andrew.cmu.edu/course/48-568/2DVideosWEB_files/frame.htm

你从哪里发帖？

alanjt · 发表于 2022-7-8 06:51:13

作为序言，我必须承认我没有读过相关章节。

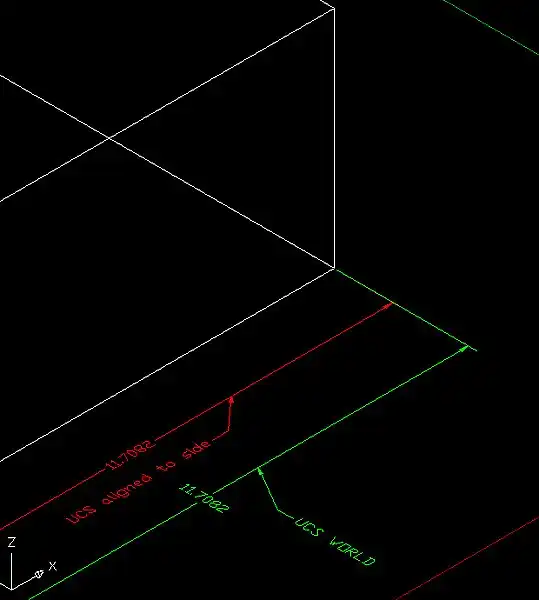

如果执行UCS命令，使用对象选择并选择要标注的线/边，则会将UCS设置为该视图。从那里你可以很容易地标记。

copy

Command: ucs
Current ucs name:  *WORLD*
Specify origin of UCS or [Face/NAmed/OBject/Previous/View/World/X/Y/Z/ZAxis]
<World>: ob
Select object to align UCS:

bdr2k5 · 发表于 2022-7-8 06:55:01

太好了，我得到了正确的尺寸！
非常感谢，这很有帮助。
第二张怎么样？我该怎么做？此外，这听起来可能很愚蠢。。但我只画黑白的吗？

附：我从亚特兰大发帖。

alanjt · 发表于 2022-7-8 07:02:51

你怎么做什么？

打印为单色或设置全黑/白的CTB文件。

bdr2k5 · 发表于 2022-7-8 07:14:47

你看到右边第二张图片中的线条是如何重叠的吗？不重叠。我想做到这一点，而不需要修剪。可能吗？

alanjt · 发表于 2022-7-8 07:20:12

也许是一场大扫除。不要引用我的话，但我会说没有修剪。

bdr2k5 · 发表于 2022-7-8 07:24:03

我发现修剪每件东西都非常耗时，而且如果我关闭一些图层，我的绘图的其他部分似乎不完整。一定有办法的！帮助

我认为我们可以用区域+减法和其他命令来做一些事情，但我看不出它能起作用
谢谢大家。

MikeScott · 发表于 2022-7-8 07:32:55

它是三维的还是等轴测的？

如果是等轴测，请使用“F”（围栏）执行修剪命令。。（即，选择边界，然后当它说要选择要修剪的线时，键入“F”）
这允许您绘制将选择修剪点（如交叉窗口）的线段。

如果是3d，请尝试“隐藏”命令。
