隐藏在中的属性和其他

wally · 发表于 2022-7-8 10:45:17

你好

我是Autocad初学者（我有Autocad 2005）。我想知道如何检测dwg文件中的所有信息（如作者、签名、版权、公司名称）。我需要确保文档在编写之前是完全中立的。请帮助查找位置，以确保我的文档是中性的。
提前谢谢。
沃利

ReMark · 发表于 2022-7-8 10:52:54

格伦，注意，

如果我不清楚或含糊，我很抱歉。我是Autocad的新手，这可能就是为什么我不能清楚地解释自己。我是两个人之间的中间人。第一个人绘制了图纸，并希望从第二个人那里获得基于图纸的报价（因此使用pdf不会有帮助，因为第二个人需要具备所有尺寸和比例才能进行报价）。第一个人想要完全保密。我的工作是确保图纸中没有任何痕迹或与作者的联系，当我说“痕迹”时，我指的是明显可见的痕迹。由于我是初学者，我不知道该去哪里找。例如，如果它是Microsoft word文件，我知道我可以查看文件/属性或文本本身。但是对于Autocad绘图，我不知道从哪里开始。我只看到一张没有评论的画。

我真的很抱歉引起这么多怀疑
沃利

wally · 发表于 2022-7-8 10:57:47

如果绘制图纸的人包括所有必要的尺寸，PDF文件就足以准备估算。不需要图形文件本身的副本。

标题栏中将包含明显的可见信息。在制作PDF文件之前，让发起者删除信息。

ReMark · 发表于 2022-7-8 11:06:12

标题栏在哪里？
是否有显示所有尺寸的选项，以便在pdf文件中显示尺寸？

wally · 发表于 2022-7-8 11:10:50

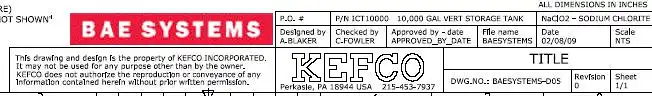

标题栏通常位于图形的右下角。一些公司将标题栏放在工作表的底部，而其他公司可能将标题栏放在工作表的右侧。虽然我提到的第一个是最常见的，但我已经看到了这三个。

我不知道创作者是怎么画的。尺寸应放置在自己的图层上，图层通常应“打开”（而不是“关闭”或“冻结”）。指示发起人在创建PDF文件时保持尺寸可见。

我觉得你不仅是AutoCAD新手，而且没有绘图经验。是这样吗？

ReMark · 发表于 2022-7-8 11:18:57

对不起，我怀疑你，我来这里才一年左右，就连我也注意到，有很多第一次贴海报的人会问一些奇怪的问题，他们只是尖叫着“为我做作业”。

为什么你有一个AutoCAD的副本，没有经验。使用它，但在一个中间商或经销商的地位？

没有神奇的方法来标注尚未标注尺寸的图形。如果尺寸已添加到图形中，则可以打开和关闭尺寸。

如果您的客户“正确”绘制了有问题的物体，并包含了制造该物体所需的所有尺寸，那么应该没有问题。如果您对图形进行更改，添加不存在的尺寸，或从图形中删除信息，我认为如果零件返回并且无法工作，您将承担一定程度的责任。

这是你的事，但我很不愿意使用我几乎一无所知的软件来修改别人的零件制造计划。

我认为为了获得报价，PDF或纸质副本就足够了。（提供高质量的原始图纸。）当涉及到实际构建零件时，如果供应商真的必须拥有源文件（例如CNC加工），并且您的客户真的坚持使用anonimity，我会让您的客户提供anonimized源文件。同样，这限制了你的责任——如果他们错过了一些神秘的识别数据，那是他们的错。如果你错过了删除它，你是。

如果图纸尺寸标注不正确，可能需要来回（中间有您）才能正确显示信息。

祝你好运

格伦

Glen Smith · 发表于 2022-7-8 11:21:40

格伦，注意，

非常感谢您的耐心和帮助。我没有使用该软件的经验，也没有绘图经验。你们都是对的，pdf现在应该足够了。再次感谢您的帮助：-）
沃利

ReMark · 发表于 2022-7-8 11:32:06

沃利可能在想M$Word保存的信息；i、 e：作者、公司名称、日期、评论等。

据我所知，AutoCAD中不存在此类属性附件。
当然，您可以右键单击其文件夹“属性”中的文件名。
写保护，在“摘要”中添加信息。

当然，写保护和摘要可以很容易地被*的持有人删除、更改。dwg文件。

当然，正如上文所述，我们需要的大部分信息都包含在标题栏中。

最大的问题是，“谁给了你*.dwg文件？你有作者修改、使用和/或分发该文件的权限吗？”

wally · 发表于 2022-7-8 11:38:39

打开图形后，使用文件“图形特性”，查看每个选项卡，看看其中是否有任何您不想传递的信息。

ReMark · 发表于 2022-7-8 11:40:43

谢谢大家，这个论坛很棒！

另外一个问题：如果我想显示表单的所有维度，我必须使用工具对齐的维度并逐个选择它们，还是有一个选项可以使它们同时显示？
沃利
