如何从另一条直线的某一点以指定的距离绘制一条垂线?
回复

使用道具 举报

8

主题

1133

帖子

1164

银币

初来乍到

Rank: 1

铜币
10
发表于 2022-7-8 11:43:09 | 显示全部楼层

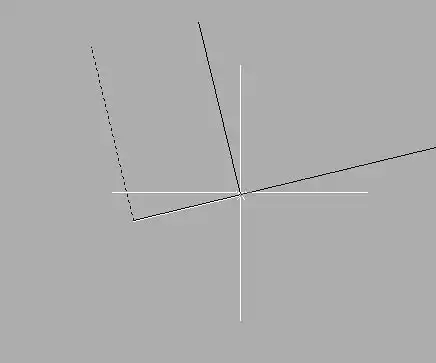

可能有许多方法可以构造垂直于另一条线的线,但其中一种方法是使用极轴追踪。

确保极轴追踪的设置具有包括90°的极轴角设置,并且极轴角测量设置为相对于最后一段。

然后在直线的末端,画一条垂直线。然后移动该线,将基点设置在原始线的末端,然后沿该线拉动该线并输入与键盘的距离。
回复

使用道具 举报

0

主题

172

帖子

173

银币

限制会员

铜币
-1
发表于 2022-7-8 12:17:23 | 显示全部楼层
正如埃尔登所说,有很多方法可以做到这一点。

我建议您在AutoCAD帮助中查看XLINE命令及其选项(水平、垂直、角度、偏移、垂直等)。
