bughiker21 · 发表于 2022-7-8 11:59:47

我是一名设计技术专业的学生，在画图时有点问题。我需要一些指示。我已经完成了一个正交绘图形式的数字在我的教科书，需要知道它是否绘制正确。我觉得我没有。它看起来不正确。

附件：是原始图形，是我的教科书和正交图形中唯一的跳动信息

帮我解决这个断货问题。我想开始正确地绘制它们。

请随意操作我的画，你需要的任何方式。

登录/注册后可看大图

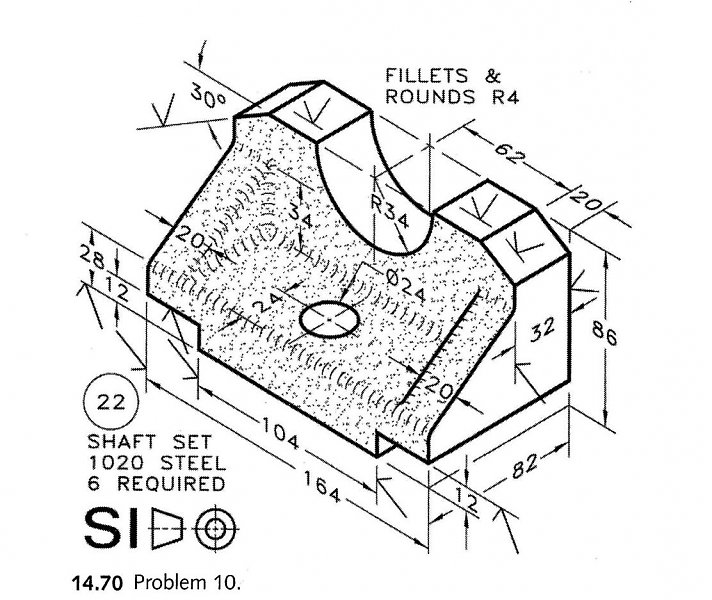

14.70问题10。图纸

Adam Justice · 发表于 2022-7-8 12:28:43

我无法查看该文件。它不会下载（我可以下载一个名为php扩展名的文件。当我将保存路径更改为dwg扩展名时，它说无法查看图形。）

在没有看到图纸的情况下，我会说所示的插图本身似乎不正确，而且我认为制造商会从尺寸而不是从顶视图上显示跳动的方式来了解它是大圆形还是小圆形。

如果您有权访问inventor，可以在其中设计实际零件，并查看其如何生成视图。不过，我注意到inventor中的输出视图中存在一些错误。

bughiker21 · 发表于 2022-7-8 12:50:35

我是在AutoCAD 2008中绘制的。这里再次为AutoCAD 2000和R14用户提供。

如果需要重新发送，请告诉我。
14.70 2000 10.图纸
14.70 R14 10。图纸

Adam Justice · 发表于 2022-7-8 13:12:05

我用2008年。问题出在网站上。它下载了一个网页或其他东西，而不是文件（我只是点击了链接，让论坛脚本生成路径）。

不过，这些新的还是奏效了。

我看了这幅画，我不得不说你的问题超出了我的专业范围。插图中的解释也不明确。你的画似乎与插图相符，但插图自相矛盾。

我有一个绘图学位，我画了与插图不同的跳动，我的老师似乎已经掌握了改变方向的概念，我在课程的后半部分的所有图纸上都得到了100分（它们总是准确的，但我的老师对居中、尺寸放置的优先顺序和绘图标准的制定非常严格）。所以我不知道该告诉你什么，我要说的是，需要那个写插图的人来明确解释。
