Bill Tillman · 发表于 2022-7-8 13:10:46

我有这个项目，其中包含一些10“SCH 40管道（外径10 3/4”）。该模型是从转换为DWG的Revit模型提供给我的。我可以辨认出管子的形状，但需要一些帮助才能重新创建它。管子被轧制成不同的半径，并且是复合的。

好的，我得到了DWG文件，管子被转换成了一个块中的一个块。没什么大不了的。我需要追踪这根管子的中心，这样我就可以沿着同一条路径挤出一些其他形状。我从圆上的点画一条线，形成管子的外径，然后把它们穿过中心，或者至少这就是我要做的。我发现，当我在外墙上选取一个点，然后从那里画一条穿过管子中心的线，我最终得到一条长度正好为10 3/4英寸的线。但我发现，当我将端点移动到沿着管子壁的其他交点之一时，我也可以得到10 3/4英寸的长度。这不是一件好事，因为这意味着这条线没有穿过中心。

这里有几个问题我很好奇
[列表=1]

有没有一种方法可以分解块，这样我就可以很容易地画出这些穿过中心的线？

我真正想要的是去掉构成墙的线条，只留下构成管的圆形路径。
[/列表]
如有任何建议，我们将不胜感激。

lrm · 发表于 2022-7-8 13:25:22

管似乎位于一个平面上，因此第一步是创建具有穿过管中心的XY平面的UCS。我使用了三个点，分别位于管道末端的中心和近似的跨中。

我试图通过寻找将端点连接到中点的直线的垂直平分线的交点来将圆弧拟合到曲线上，但确定形状不能用圆弧近似，因此决定为管的中心线创建样条曲线。

我喜欢使用控制点创建样条线，因为它可以更好地控制。我首先创建了一个包含7个CV的样条曲线，确保它在管的精确端点处开始和结束。我不太注意其他5个CV的位置，因为我知道它们会被移动。请务必记住，第二个CV和最后一个CV的下一个CV控制样条曲线起点和终点的切线方向和曲率半径。当我有7个CV并且所有对象捕捉都关闭后，我相对于末端移动了第二个CV，确保切线向量正确，但观察曲率半径在遇到管的曲率时是如何变化的。一旦我对开始和结束形状感到满意，我就开始移动CV 3、4和5。结果并不完美，但应该足够了。最好使用尽可能少的CV。许多人认为越多越好，但更多CV（或拟合点）实际上可能会产生更糟糕的结果，因为当使用太多定义点（CV或拟合）时，曲线中出现涟漪的可能性会增加。

SEANT · 发表于 2022-7-8 13:40:04

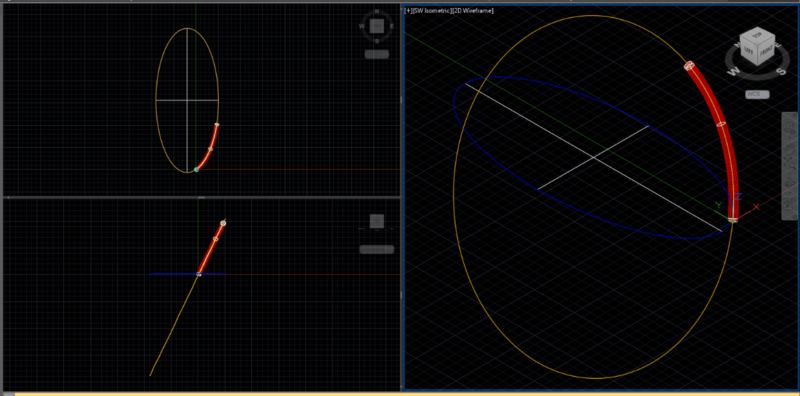

一个不明显的问题是，Revit几何图形（管道）的两端以与指定圆弧不垂直的角度切割。因此，内部和外部部分是椭圆形的，而不是圆形的。

使用端部附近（而非端部）的截面几何形状，可以通过3PtUCS然后3PtCirc（半径5.40和5.03）重新创建圆。该程序在管道中点附近的附加应用提供了三个圆。与上述序列一样，三个圆心可以与3PtUCS然后3PtArc一起使用。

可以沿该圆弧扫掠一个圆，两端可以进行SolidEdit–Offset以延伸到Revit几何图形之外，并且3Pt切片可以匹配奇数角度。

Bill Tillman · 发表于 2022-7-8 13:47:32

谢谢大家。是的，这确实是一个棘手的问题。这根10 Sch 40管道修剪了一个更大的钢结构的末端。管子基本上以几个不同的半径轧制，然后平铺约26°。它由几个部分组成，一旦连接在一起，跨度约为80英尺。明天早上，我们将对装饰件进行一次装饰，并将其放置在其中一根管子上，看看它是否合适。

我从3D模型中取出管子，并将其隔离以使用它。计算倾斜角度并不太难，一旦我设置了UCS，我就可以从正交角度观察物体。然后，我仔细地、煞费苦心地沿着管子顶部画了几条线。然后，我将这些线连接起来，AutoCAD将其转换为三维多段线，这带来了问题。所以我分解了它，然后运行FLATTEN命令将所有内容都放在同一个平面上。这使我能够抵消我然后将其拼凑在一起的线。花了一段时间，我相信有一个更好更有效的方法来做到这一点。明天早上我们在烧录台上切模板时，我会知道它是否按计划工作。
