如何画桨板

harrisnel · 发表于 2022-7-8 13:14:35

我是新来的，没有足够的经验是有人可以帮我画一个桨板3D在几分钟内。

ReMark · 发表于 2022-7-8 13:53:18

使用多段线绘制桨板的二维轮廓。挤出它。然后使用Fillet命令将半径应用于桨板的上边缘和下边缘。完成。

lrm · 发表于 2022-7-8 14:18:18

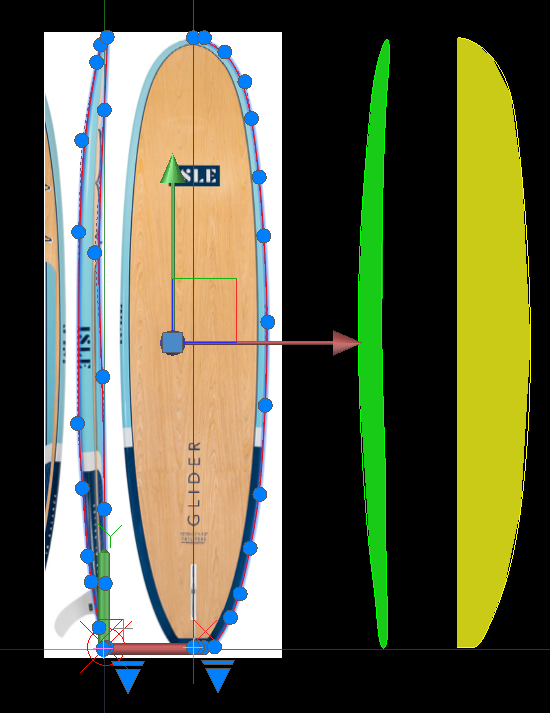

从桨板的两个视图开始，从样条线创建一个区域，用于上（或下）视图和全侧视图的一半。

登录/注册后可看大图

拉伸两个区域并旋转轮廓实体，使其与拉伸的俯视图相交。

执行布尔相交。要得到一半的板，然后镜像和联合，以获得一个单一的坚实的董事会。
