尺寸随机变化

valljen · 发表于 2022-7-8 13:19:41

我一直在绘制图纸，在图纸上标注尺寸并添加注释。在新版AutoCAD 2019中，我的尺寸出现了这个问题。
当我开始标注字符串时，它们看起来都是正确的，但一旦重新生成或再次打开图形，少数标注的末尾似乎有额外的数字。（请查看所附图片）。当我点击它们时，关联特征接缝是部分的。
当我将属性维度与正确的维度相匹配时，它会更改为正确的维度，但当打开文件或拖动维度时，它会再次更改为错误的数字。每次打开文件时都要继续检查维度，这让我很沮丧。
谁能给我提个解决方案吗。
谢谢

为了预先停止此操作，您需要转到“选项”，然后在“用户首选项”选项卡上，取消选择默认启用的关联标注。

Dadgad · 发表于 2022-7-8 13:54:12

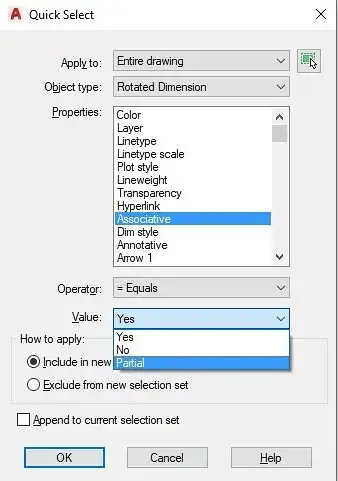

@Valljen您可以使用qselect仅选择dim，然后在特性列表中找到“关联”并选择“部分”（然后更改特性中的图层或颜色，直到您修复了每个dim，这样可以轻松遍历所有dim）。

valljen · 发表于 2022-7-8 14:41:00

谢谢大家的提示。
