可以投影e的边缘

spittle · 发表于 2022-7-8 13:36:52

我有一堵墙，外面覆盖着一层防腐板。

我通过绘制样条曲线轮廓，然后阵列，然后挤出来建模一个大板材。然后，我使用railclone使其遵循在屋顶边缘绘制的另一条样条线。

问题是板材现在与地面相交。我需要终止。因此，我要么需要一个好的方法对地面进行切片，要么需要一种将多边形投影到地面的方法。

ReMark · 发表于 2022-7-8 13:46:16

你好

我使用了quickslice，但我需要编辑这面墙和墙的下部，它需要与不同角度的曲面相交-我现在有数百个顶点。选择某些顶点并向下投影的方法很方便。遗憾的是，mo没有屏幕。

spittle · 发表于 2022-7-8 13:58:56

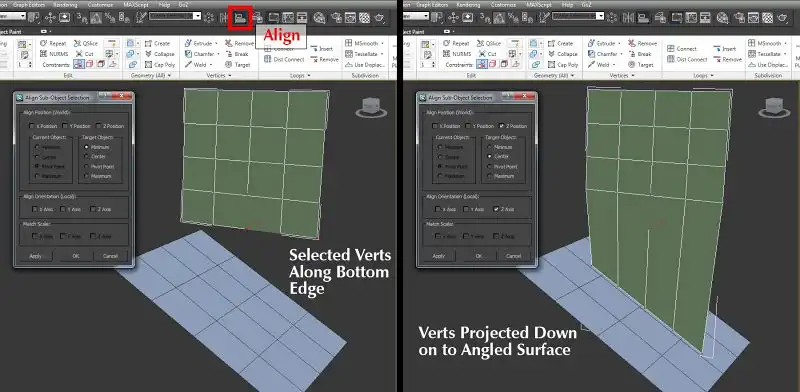

使用对齐工具怎么样？

选择要向下投影的顶点
单击工具栏上的“对齐”按钮
单击要与顶点对齐的曲面
设置“对齐”首选项

之后您可能需要进行一些调整，但Align工具应该可以帮您完成大部分工作。

ReMark · 发表于 2022-7-8 14:08:03

谢谢你的建议。不幸的是，如果下表面更复杂，那么它就不能工作。

我找到了一个可行的解决方案——一种更好更快的项目方法，但我所做的是：

-选择包层的下边缘环（在我的模型中，大约有30个边缘，因此，为什么投影所有边缘的方法都很好）
-提取为形状
-使用itoo glue插件粘附到“下表面”-这是免费的：http://www.itoosoft.com/freeplugins/glue.php
-它将在下表面上创建一条新样条线。向下挤出，使geo位于下表面下方，称为“新表面”
-选择覆层，添加新曲面
-桥梁
-然后删除下表面下方的多边形。

spittle · 发表于 2022-7-8 14:15:49

有趣的插件。我必须记住这一点。

ReMark · 发表于 2022-7-8 14:22:17

是的，他们所有的插件都很好。

Cad64 · 发表于 2022-7-8 14:32:13

同样，如果我使用简单的多边形而不是预先建模的图纸来创建墙，是否有一种方法可以在房屋的外围墙多边形周围等距切割垂直边缘？如果墙的顶部和底部是水平的，连接将起作用。。。

spittle · 发表于 2022-7-8 14:44:18

老实说，我不再那么频繁地使用Max，但循环工具可能会起作用：http://docs.autodesk.com/3DSMAX/15/ENU/3ds-Max-Help/index.html?url=files/GUID-C1D508AB-A3E5-4965-AAE3-4FA5EC48CA75。htm，topicNumber=d30e125533
