栏杆-楼梯

steven-g · 发表于 2022-7-8 14:13:23

我们越来越多地获得来自Revit或Archicad（IFC）的模型，我的工作是从这些模型中获取数量，我承认我的Revit技能很差，但我可以在模型中找到解决方法。我被要求在一个项目中安排楼梯扶手和扶手，它们不是建模的。因此，尝试使用Revit添加这些，我尝试将扶手添加到主体，但由于某些原因，虽然楼梯在“属性”下显示为楼梯，但使用“添加扶手”工具无法识别，我也不知道如何使用草图功能添加扶手。如果你首先设置了一个工作平面，并且这些楼梯没有可选择的点，我可以沿着字符串绘制，那么绘制线（对我来说）是有效的，它们也没有可选择的线来选择现有的几何图形，此外，有一百多个楼梯，没有多少是相同的尺寸，甚至没有相同的方向。在浪费了半天的时间看视频和尝试各种事情之后，我已经将楼梯、墙壁和地板导出到DWG，我正在Autocad中完成这项工作，使用3dpoly非常容易。在Revit中是否真的如此复杂和耗时？我是否必须为每个扭曲和转弯设置一个工作平面，或者我是否缺少一些简单的技巧，最终我所需要的只是线性测量，在Autocad中，这只是一个选择完成的问题。但如果能在Revit中使用它，这样我的同事就可以使用solibri进行检查，那就太好了。
附件是其中一个楼梯，以防我在“按主体设置栏杆”选项中出错。

tzframpton · 发表于 2022-7-8 14:32:27

此外，我不同意revit允许的许多强制操作。在这种情况下，问题在于IFC格式的转换在今天仍然非常落后。

marmo · 发表于 2022-7-8 14:41:48

我确实导出到Autocad并在那里绘制了所有内容。图纸以Archicad制作，并以IFC格式接收。不幸的是，我对Revit的知识非常缺乏，当无法在梯边梁上选择点来设置工作平面时，我仍然无法在创建的Revit模型中生成简单的线条，即使您可以选择点，看起来您也必须为扶手的每个短段创建一个新的工作平面，在我看来，这似乎适得其反。我真的很想学习如何在Revit中执行此操作，它必须比这更简单，但我所有的搜索都没有找到任何结果。

tzframpton · 发表于 2022-7-8 14:58:16

可以通过将楼梯载入概念体量环境来实现这一点。这对你想做的工作更好。
对于女儿墙，可以基于自适应点创建一个族，该族可以报告周长、面积和某些长度的参数。。。
因此：
1）新的概念体量族（您有三维捕捉选项、参照线等）
2）导入楼梯--->我建议导入一个固定梯边梁的cad文件，在现有几何体上绘制一些线就足够了，以便在导入文件时捕捉。
3）基于3个自适应点为女儿墙构建了一个单独的族，其中包含可以设置的参数、高度、材质等，以及一些面积和尺寸的报告参数。

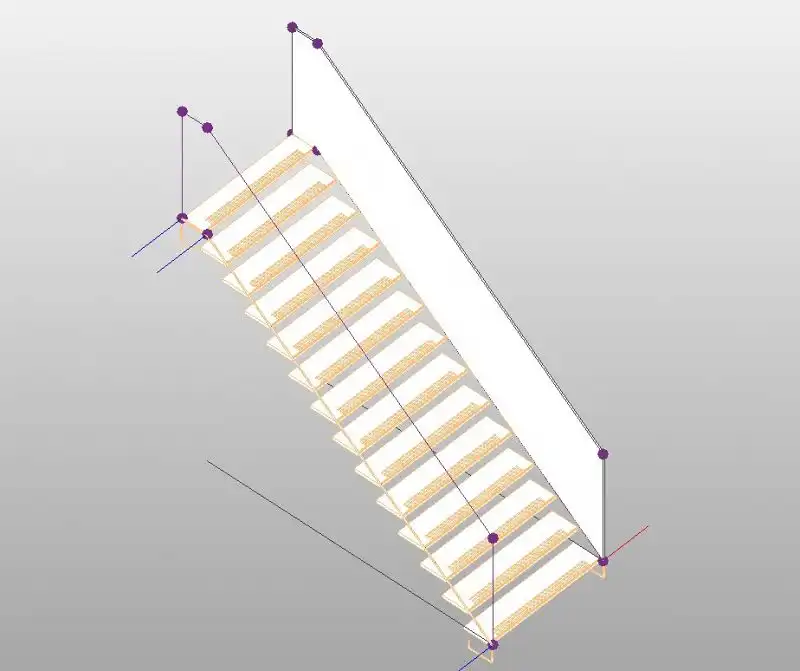

4）否则，可以直接在导入楼梯dwg的族中绘制，如下图所示。

marmo · 发表于 2022-7-8 15:08:41

关于大众环境的好提示marmo。这就是我在最初的评论中想到的手动过程。

-TZ公司

tzframpton · 发表于 2022-7-8 15:14:41

你是对的。我可以先想到它！
