Revit模型-门框不是

Dipali · 发表于 2022-7-8 14:13:55

本周我重新开始了Revit培训。
第二天，我发现当你开始在模型中添加门时，门框只在立面图中可见，而在平面图中不可见，我的导师说，一直都是这样。我希望框架在平面中也可见，否则当我想提取二维平面并对其进行尺寸标注时，它将给出门扇的尺寸，而不是开口尺寸，这是标准尺寸。

请提供建议

profcad · 发表于 2022-7-8 14:37:59

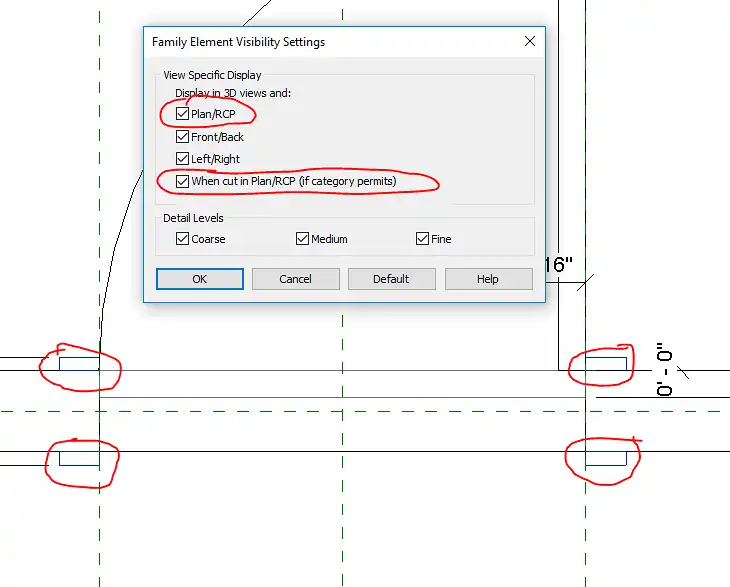

必须在族中打开对象的可见性。如果在Revit中使用通用门，它们可能没有框架。它们有修剪，但没有框架。见附件。

登录/注册后可看大图

Dipali · 发表于 2022-7-8 14:52:06

好的，我找到了编辑器并尝试了上面的选项，但当我试图保存时，它说文件是只读的。
如何保存？
还有一件事，因为我使用的是修改后的通用门尺寸，我可以看到并没有你们提到的框架。所以，如果我想让门框有框架，我该怎么办？

CAD_Noob · 发表于 2022-7-8 15:03:23

如果是只读的，请将其保存在其他位置。

对于门框，必须首先创建门框轮廓，并将其载入正在处理的门族中。
转到“立面>外部”（Elevation>Exterior），然后通过单击“创建>放样”（create>sweep）创建放样。

绘制放样路径，并在下拉菜单中选择门框轮廓。
确保将放样锁定到其参照平面中

Dipali · 发表于 2022-7-8 15:15:05

好的，我会尽我所能，因为我有时间。因为我想在今年学习。
之后，我无法继续使用该模型。只是被其他礼节束缚住了。
