在管道上放置格栅#0

Siberian · 发表于 2022-7-8 16:13:20

我有一个水平的矩形管道。我想在管道的开口处放置一个烤架，但我无法完成这个本应简单的任务。无论出于何种原因，烤架只想保持在当前标高的0点，板条直接指向地板。如果我尝试将其连接到风管末端，它将创建一个风管管路，该管路以格栅面向地板结束。未选中“风道末端”选项。我注意到格栅的属性有一个“偏移”选项，表示0。不知道这是什么意思，但改变它对我没有多大帮助。有什么想法吗？

tzframpton · 发表于 2022-7-8 16:44:37

这是一个很难尝试和帮助你，而不知道你是如何做的行动。我认为，您正在体验我们都知道的Revit的怪癖。

一个问题可能是航站楼家庭本身。这是一个库存Revit系列，还是您在网上搜索并下载的？库存Revit族按预期工作，更易于处理。

我确实知道你在经历什么，但再一次，我很难尝试帮助你。只需继续执行不同的流程。我确实知道，如果风道末端接头尺寸和矩形风管尺寸相同，那么会更容易。确保风道末端接头真正卡入风道。诸如此类的事情会有所帮助。

-TZ公司

Siberian · 发表于 2022-7-8 17:02:27

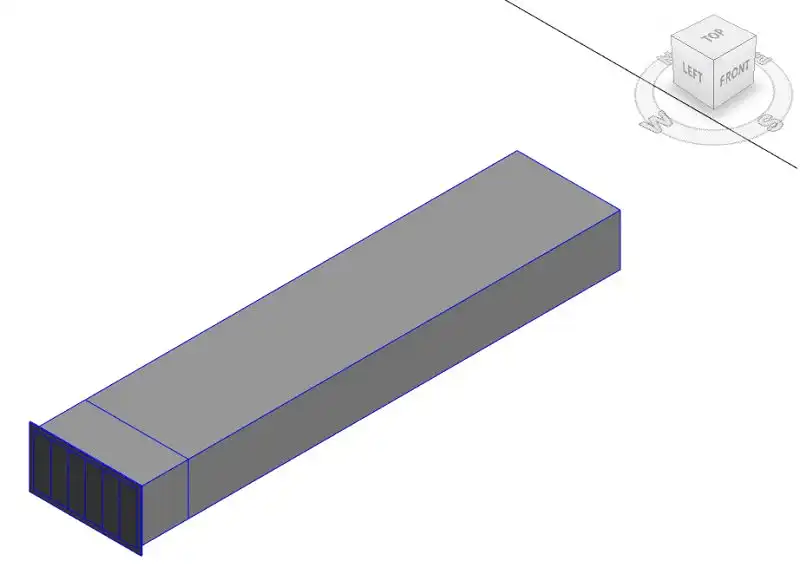

我有点明白了。这就是我所尝试的。我唯一能使其正确捕捉到风管末端的方法是，首先确定格栅的方向，使其朝向正确的方向，然后再尝试将其连接到风管末端。栅格的默认方向是指向设置的任何偏移。在第二张图中，你可以看到如果我直接把它贴上，结果会是什么。

tzframpton · 发表于 2022-7-8 17:14:09

是的，听起来不错。首先确定格栅的方向可能会有所不同。很高兴你找到了答案。

-TZ公司
