模型线看起来太暗

Siberian · 发表于 2022-7-8 16:32:48

在我的观点中，我通常使用机械学科。该学科的模型线看起来非常褪色，而在其他学科（管道和电气除外）中，它看起来更为明显。我还没有弄清楚这个设置在哪里，这样我就可以让它们在mechanical中显示得更清晰。它可能就在我的鼻子底下——有人能帮忙吗？

tzframpton · 发表于 2022-7-8 17:12:40

首先，了解视图规程以及这六个规程之间的差异是很好的。可以将视图规程分为三个不同的组：
[列表]

协调，架构

结构

机械、电气、管道

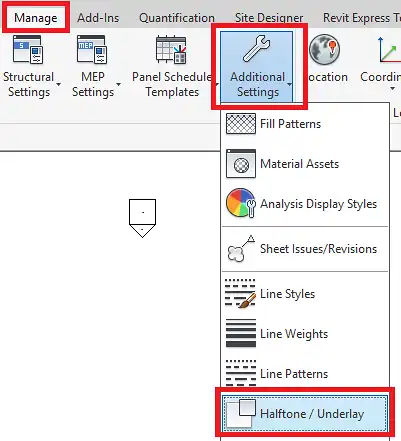

所有三个MEP的工作都是一样的。他们将半色调应用于非MEP类别，包括模型线。详图线在MEP视图规程中不显示为半色调。但是，这种自动半色调功能实际上是一种全局设置，如下所示：

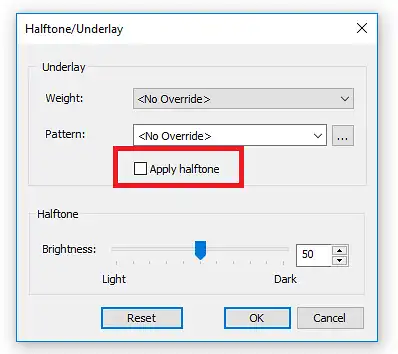

此复选框是魔术键：

这就是控制MEP视图规程中“自动半色调”功能的原因。关闭此选项后，仍然可以通过“V/G Revit链接”选项卡将半色调应用于链接。因此，这里有一个权衡，您必须尝试这种全局设置，看看您希望如何设置您的环境。希望这有帮助。

-TZ公司

Siberian · 发表于 2022-7-8 17:43:22

看见我告诉过你它就在我鼻子底下。我甚至在问之前看了它，但因为它表明只影响底图，我没有给它一个机会。谢谢
