如何创建要显示的标记

RobDraw · 发表于 2022-7-8 20:27:42

有没有办法标记管件的高度？

我有一个管道标签，由于周围的服务，需要在一个S形排序。我希望标记每个弯道的高度。

我用标签“offsetheight”设置了一个标签，但当我标记配件时，我只会得到一个问号。我曾尝试在管道上使用高程点，可以获得倾斜管道的中心（感谢李·罗伊），但拟合高度将是理想的。

Lee Roy · 发表于 2022-7-8 20:32:58

管道末端的高度会给你配件的高度吗？

KathleenMEP · 发表于 2022-7-8 20:36:35

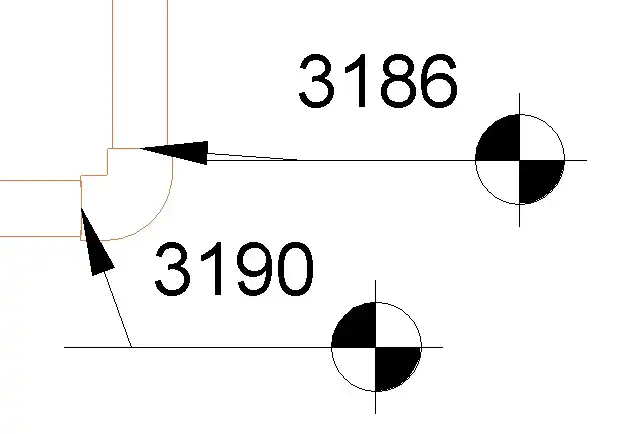

如果我在进入管件的每个管道的末端放置一个高程点，我会得到不同的高度。举个例子，我刚刚试过的一个例子是，在弯曲的另一侧，进去3186mm，然后出来3190mm。所以我猜管件的高度应该是3188毫米。我不知道是否有办法建立一个论坛来解决这个问题，并在标签中显示出来？

KathleenMEP · 发表于 2022-7-8 20:39:31

我不太清楚，所以我附上了一张图片。

RobDraw · 发表于 2022-7-8 20:43:20

我得到了同样的东西。您可以制作一个标记，用于拾取注释，并在零件的注释中手动输入高程。李可能有一个更好的解决办法，当他回来。

KathleenMEP · 发表于 2022-7-8 20:45:49

谢谢你，罗伯。这简直太棒了，有那么多烦人的小片段我还没想清楚。

KathleenMEP · 发表于 2022-7-8 20:52:03

我想知道你在画什么，你必须如此准确？它真的会按照这些公差建造吗？
