导入dwg并对齐

Crompton · 发表于 2022-7-8 21:04:12

大家好
3dmax的新排序。我试过了，取得了一些成功。

好的，我有一台机器的零件，我已经在Autocad中绘制了3d。

我想给它制作动画，但我需要先把它放到3dmax中，并试着理解如何操作位。

首先我导入一个。DWG绘图到3dmax，ok。
然后我想把第一部分和第二部分组装起来。
怎么做？

导入第二个零件，作为外部参照附着，打开第二个零件（先显示，然后显示）？

然后当我在屏幕上有两个部分时，我想把它们对齐。
我试着照上面说的做，但我只是不断地把零件拿到我不想要的地方。

我有一个盘子，想把一个外径小的棒放进盘子里，这样两个部分通过盘子里的小外径对齐。

我可以手动操作它，使其“看起来”正确，但我知道它不是，如果你明白我的意思的话。

有人帮忙吗？

谢谢

大卫

Cad64 · 发表于 2022-7-8 21:22:47

我要做的是在Autocad中将所有零件合并到一个dwg中，然后将一个图形导入Max，使所有零件合并并正确对齐。

Crompton · 发表于 2022-7-8 21:27:07

已经尝试过了，但有些零件在3dmax中似乎不合适，在Autocad中也可以。
所以我只想导入两个部分，这样可以移动和对齐，然后我可以做所有的事情。

我无法在不拉伸或修改零件的情况下对齐零件。

当我试着把圆轴A对准圆孔B时，我得到一个椭圆轴A，在圆孔B内外。

Cad64 · 发表于 2022-7-8 21:40:46

我不明白怎么会这样？将Cad文件导入Max时，文件的各个部分不会重新排列。首先，零件必须在Cad中对齐？

如果你想在这里发布你的Cad文件，我可以在回家后看一下。

Crompton · 发表于 2022-7-8 21:51:37

描述。
有以下几点

主轴支架
与此相连的是两个导向轴。
导向轴上有一个支架，可以在导向轴上前后移动。
轴承套筒穿过底部的主轴支架进入孔中
穿过轴承套筒的是凸轮轴。凸轮轴穿过套筒约25mm。
凸轮轴上有一个凸轮保持架。（我在凸轮上画一个十字中心线，以定位凸轮支架的位置，但这也可以沿凸轮轴滑动，但在正常情况下是固定的。）

好的，我已经绘制了一个简单的dwg子组件。仅包含这些零件的DWG。有几处错位（轴承套筒和凸轮保持架），这是故意的。

有一个零件的最大图纸在一起。猜猜他们都排了什么（除了这两部分）。
为什么会有这样一个问题？

我已经包括了整个项目的屏幕截图刚刚导入max作为一个整体，你们可以看到支架和主轴支架坐在空中。
（图纸太大，无法与所有零件一起发送到此处）。

好的，现在在3DMAX中，我如何将轴承套筒对准主轴支架，使其适合孔和凸轮轴，然后穿过套筒？

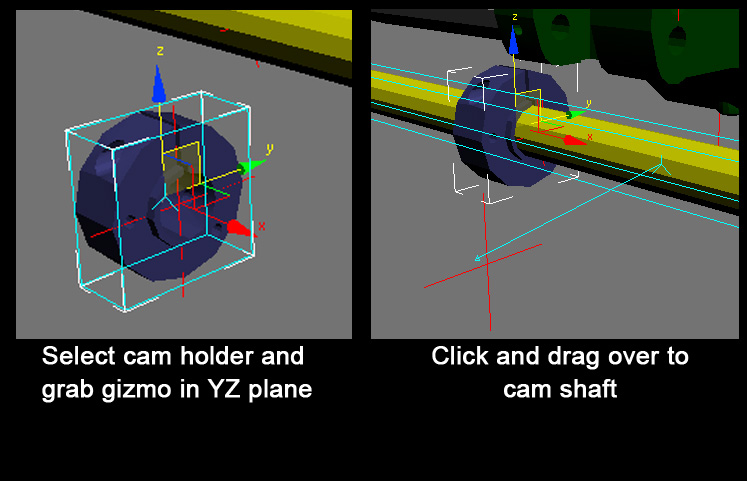

另外，如何将凸轮支架与凸轮轴上的十字准线对齐。我有时可以让支架坐在凸轮轴上，但在十字准线的左侧或右侧。我认为这比我知道怎么做更幸运，因为我再也做不到了。
我知道我可以在Autocad中做到这一点，但由于这台机器有望为某些零件制作动画，因此需要调整以适应运行的模型。不想退出3dmax进入ACAD重新绘制回3dmax否不直接返回ACAD等。

我在这里使用的是旧软件，我知道ACAD 2002和3DMAX 7，所以如果你寄回一些东西，你可以发送它的格式，我可以打开请。
我有人寄回来的东西在ACAD 2008和3DMAX 11伟大，但我不能打开他们。

很抱歉要附上文件，我把它们放在一个拉链，它告诉我太大了，所以把它们分开。

非常感谢任何帮助

大卫
