在3ds中分割实体

cadboi08 · 发表于 2022-7-8 21:04:54

嘿

我有一个实体，我想在3ds max中沿垂直平面分割或切割成多个部分。

我该怎么做？

谢谢

此外，您可以对分组对象执行此操作吗？

cadboi08 · 发表于 2022-7-8 21:21:38

我试过切片，但似乎我必须选择保留哪一部分，而失去另一部分。我想保留这两个部分，但只是将它们分开，以制作两个新对象。谢谢

Cad64 · 发表于 2022-7-8 21:23:33

可能有许多不同的方法来实现这一点，根据您的目标，有些方法可能比其他方法更好。但这里有一个简单的方法将一个盒子分成3等份。

cadboi08 · 发表于 2022-7-8 21:36:16

很抱歉回复太晚。非常感谢你。我很快就会试一试。

顺便问一下，我该如何将一组对象拆分？它们不相等，我想把每个部分分成一定的长度？

如果你能告诉我修饰符或命令/工具或任何东西，我会调查一下。非常感谢。

Cad64 · 发表于 2022-7-8 21:39:39

嗯，如果我不知道你到底想做什么，我想我无法回答这个问题？

cadboi08 · 发表于 2022-7-8 21:53:56

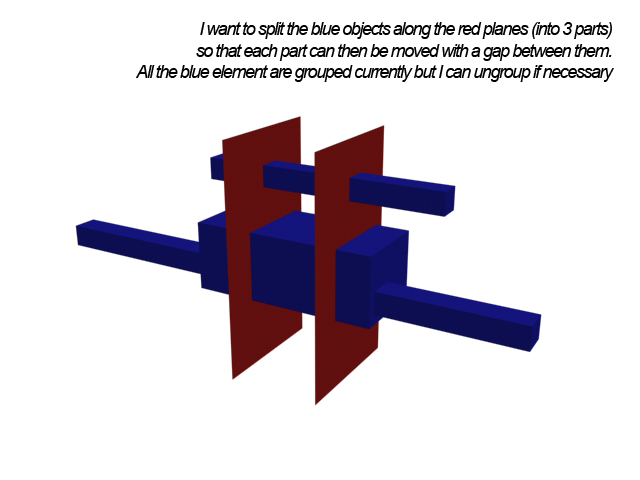

这是我想做的。只是在红色平面上分割蓝色部分

登录/注册后可看大图

Cad64 · 发表于 2022-7-8 21:57:34

我可以想出几种不同的方法来实现这一点，但其中一种方法是使用布尔运算。首先需要解组对象，然后“附着”它们。您将在布尔值之后“分离”它们。（不要连接平面）。

附着所有蓝色部分后，切换到复合对象，选择布尔，确保选中“减法（A-B）”，单击“拾取操作数B”，然后选择其中一个平面。

现在右键单击，选择“转换为”，然后单击“转换为可编辑多边形”。

重复布尔过程并选择另一个平面。然后再次“转换为可编辑多边形”。

现在可以为每个部分选择多边形并将其拆离，以便可以将其分开。然后只需切换到边界选择模式，并像我在上一篇文章中讨论的那样，为每件作品的开放边界加盖。

cadboi08 · 发表于 2022-7-8 22:11:35

你太棒了。非常感谢你
