旋转问题

wnguza · 发表于 2022-7-8 21:41:57

我刚接触solidworks，一直在帮助我的一个堂兄学习机械工程。

我们正在尝试在solidworks中设计附加的部分，但没有做到正确。

使用的方法：

1、使用旋转挤出模式来减少stepsSolidworks的数量。pdf。

2.当我们尝试创建三个（图中仅显示两个）拱形梁时。。。这是我们陷入困境的地方。

我已经尽可能地给出了尺寸。

我期待着您的评论。

JD Mather · 发表于 2022-7-8 21:51:43

右键单击*。sldprt filename并选择Send to Compressed（zipped）Folder。
附加结果*。此处为zip文件。

wnguza · 发表于 2022-7-8 22:05:44

嗨，JD Mather，

感谢您的回复。我已附上sldprt图纸。

当做
3_spar安装。拉链

BikeGuy · 发表于 2022-7-8 22:11:15

你能画一张你想要成品的草图吗？看起来做得很好，所以我不知道是什么错误

wnguza · 发表于 2022-7-8 22:22:30

你好

我已经上传了我们要做的设计草图。

当做
欢迎Nguza
设计草图。pdf

BikeGuy · 发表于 2022-7-8 22:28:06

你好；

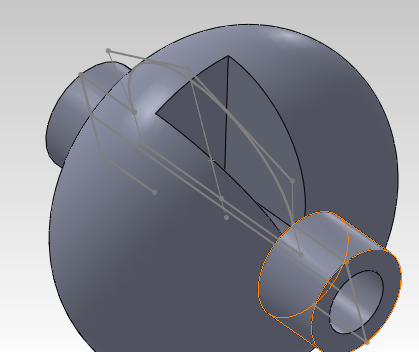

我在这方面也遇到了一些麻烦。我所做的是在穿过零件中心的平面上绘制草图（见图），然后对草图进行旋转切割。使用“F7”查看横断面图。我切割了360d来创建拱门。然后我又做了同样的事情，每边只切了15天。由于整个草图没有正确对齐，我做了一半的旋转切割并镜像。（更高级的用户可能会解释那里的问题）。您可以根据需要更改任何草图的大小。然后，你所要做的就是采取削减和做一个圆形阵列与三个实例。我希望这能有所帮助

登录/注册后可看大图
