[综合讨论] 螺孔螺纹

[复制链接]
svrkjg

8

主题

15

帖子

7

银币

初来乍到

Rank: 1

铜币
40
发表于 2022-7-8 21:45:28 | 显示全部楼层 |阅读模式
大家好，

我对solidworks非常陌生。我有版本2013高级64位SP3。我正在使用从网上下载的一些视频进行一些培训。我目前用ACAD2014绘制了非常基本的部分，矩形部分主要用于我们制造的机器产品。我对软件很好奇，所以我开始研究它，现在我喜欢它。下面是我的问题：

仅供练习。

我创造了一个角色。宽88英寸，高1英寸，长3.5英寸。

我在它的侧面添加了一个3/8 NPT孔。它没有显示螺纹，只有孔的大小、类型和深度。在ACAD中，我在现有孔上添加了一些圆，然后将其修剪成螺纹。软件中有没有显示线程的方法？或者我会像在ACAD中那样做吗？

提前感谢
KenJG公司
回复

使用道具 举报

stevsmith

16

主题

231

帖子

217

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
83
发表于 2022-7-8 21:58:59 | 显示全部楼层
嗨，Ken，你的意思是说线程没有显示在3dmodel或你从模型创建的2d图形中吗？
如果您指的是三维模型，则可能必须打开可见性。
从下拉菜单转到：
查看>所有注释，并确保选中此选项。

如果它是一幅画，你可以贴一张你拥有的东西的照片吗。

干杯
回复

使用道具 举报

svrkjg

8

主题

15

帖子

7

银币

初来乍到

Rank: 1

铜币
40
发表于 2022-7-8 22:10:27 | 显示全部楼层
你好，Stevsmith，

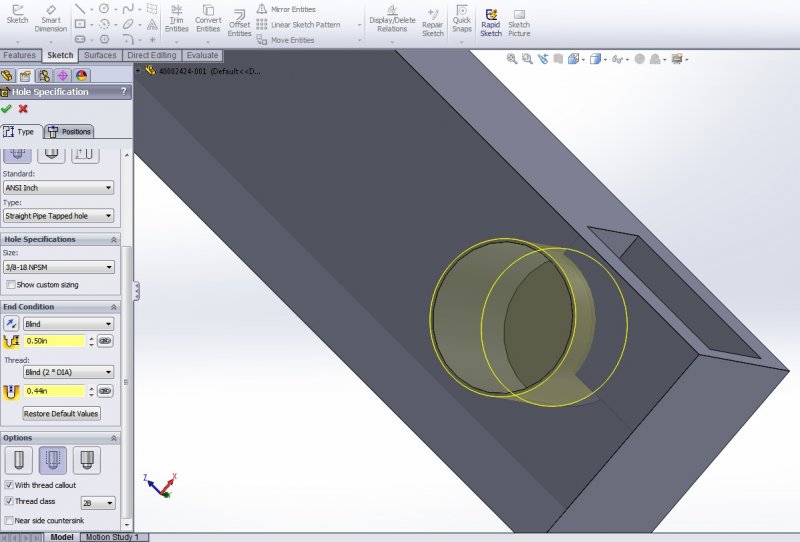

谢谢你的回复。我显示所有选中的注释。随附图纸。

顺致敬意，
Kenjg公司
回复

使用道具 举报

stevsmith

16

主题

231

帖子

217

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
83
发表于 2022-7-8 22:26:20 | 显示全部楼层
看起来孔特征上有两个单独的螺纹符号。删除突出显示的内容。“化妆线”。
回复

使用道具 举报

svrkjg

8

主题

15

帖子

7

银币

初来乍到

Rank: 1

铜币
40
发表于 2022-7-8 22:44:57 | 显示全部楼层
你好

该漏洞如下：

原始图纸显示该孔有一个直径为的埋头孔。375直径。78深。然后，孔在处有一个3/8 NPT螺纹孔。44深。为了清晰起见，我试图用螺纹显示螺纹孔。我已经把“装饰线”去掉了，附上了这张图。

非常感谢你的帮助。

KenJG公司


登录/注册后可看大图
回复

使用道具 举报

svrkjg

8

主题

15

帖子

7

银币

初来乍到

Rank: 1

铜币
40
发表于 2022-7-8 22:46:44 | 显示全部楼层
你好，Stevsmith，

问题在于“选项”>“文档属性”>“详细说明”中未选中“着色示意线”。


非常感谢。一旦我开始下一个训练视频，我会带着更多的“Q”回来。

再见！！！

BR
KenJG公司
