草图方程（抱歉）

Goomba · 发表于 2022-7-8 23:46:14

我发誓，在Solidworks 2011中，我可以下拉到尺寸框，单击“添加公式”，然后单击草图中的另一个尺寸，并使用它创建公式？

现在它已经不存在了。。我会打字“D1@Sketch1“/2这将创建一个简单的方程，但它不会保留为一个方程，它只是将值更改为方程的答案，如果我更改引用的维度，则此维度不会更新。

如果我试着在等式框中做同样的事情。

有什么我需要打开的，使方程实际上是方程而不是计算器吗？！

提前感谢

fuccaro · 发表于 2022-7-9 00:01:03

尝试用等号（=）开始等式。
我对SW也是新手，所以我可能错了。对不起，我现在无法测试解决方案。

Goomba · 发表于 2022-7-9 00:04:34

真管用！谢谢

我确信这就像是维度窗口中的一个下拉菜单，在这里你必须选择之前的公式，然后可以单击你想要使用的维度，而不是键入它。

JD Mather · 发表于 2022-7-9 00:19:39

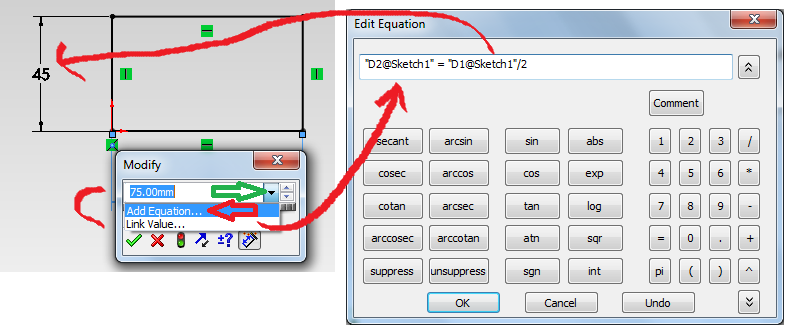

登录/注册后可看大图

像这样吗？

（我正在编辑的尺寸隐藏在对话框后面。）

Goomba · 发表于 2022-7-9 00:20:58

是的，就像那样！

请看下面我看到的屏幕截图，注意不要像示例中绿色箭头所指的位置那样下拉。

SuperCAD · 发表于 2022-7-9 00:33:07

你不必把它打出来。只需登录=并单击要使用的维度。你可以在文本框中写下你的方程，并使用任何你想要的尺寸，只要它们是可见的。

Goomba · 发表于 2022-7-9 00:42:41

非常感谢。这和我想要的一样简单。

shift1313 · 发表于 2022-7-9 00:54:18

2012年，方程式和编辑器发生了很大的变化，所以它的表现确实有点不同，但我认为你做到了。

这里有一段视频可能会有所帮助。

http://www.mymlcservices.com/index.php?option=com_hwdvideoshare&task=viewvideo&video_id=394&Itemid=611
