[综合讨论] 消除swee中的扭曲

[复制链接]

2

主题

4

帖子

2

银币

初来乍到

Rank: 1

铜币
10
发表于 2022-7-9 06:34:45 | 显示全部楼层 |阅读模式
你好

我在solidworks中建模多层螺线管时遇到问题。当我围绕描述螺旋的三维曲线扫掠草图时,就会出现问题。虽然扫掠是按照“跟随路径”进行的,但在第一个转弯后,形状会正确生成,然后开始倾斜,而不是像我希望的那样保持与顶面水平。如果你对如何解决这个问题有任何想法,请告诉我。我无法在此处附上我的文件,但您可以在以下链接找到:http://www.eng-tips.com/viewthread.cfm?qid=298129&page=1

干杯

索林
回复

使用道具 举报

4

主题

2143

帖子

2197

银币

限制会员

铜币
-24
发表于 2022-7-9 06:57:18 | 显示全部楼层
谢谢你bhamze的文件。它工作得很好。我有一个似乎无法解决的问题:

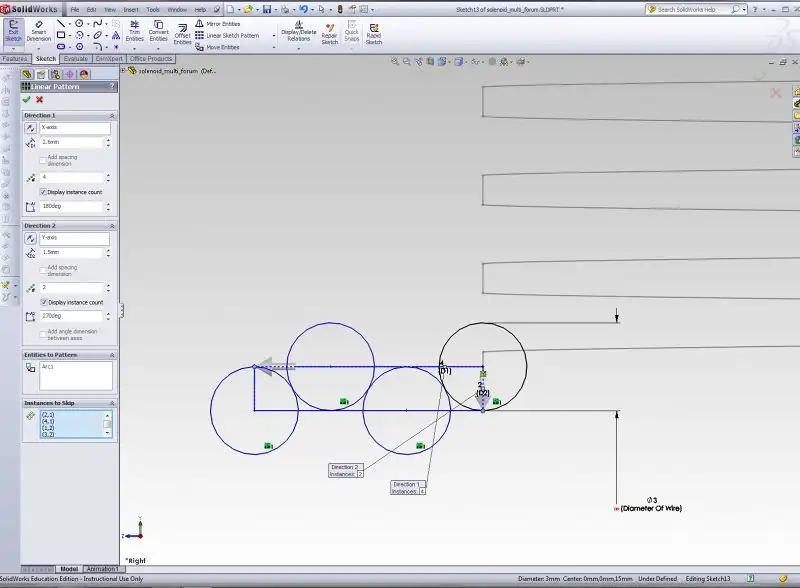

我需要更改草图13,因为我需要不同配置的导线。我在y方向上使用了草图模式,然后使用“实例跳过”来删除我不需要的草图。我的问题是,现在“层数”不起作用,因为我想不出一种方法来使用方程来驱动“跳过实例”。有办法做到这一点吗?

对特征使用线性模式并一次挤出一个圆柱体会更容易吗?这可以用我想要的方式进行等式驱动吗?

干杯
回复

使用道具 举报

2

主题

4

帖子

2

银币

初来乍到

Rank: 1

铜币
10
发表于 2022-7-9 07:18:53 | 显示全部楼层
实际上,我通过在草图中使用两个独立的线性模式并将它们与方程联系起来,解决了这个问题
回复

使用道具 举报

3

主题

961

帖子

959

银币

初来乍到

Rank: 1

铜币
14
发表于 2022-7-9 07:34:05 | 显示全部楼层
我很高兴你把它整理好了。你想过如何使你的零件坚固吗?
回复

使用道具 举报

4

主题

2143

帖子

2197

银币

限制会员

铜币
-24
发表于 2022-7-9 07:40:24 | 显示全部楼层
到现在为止,我用刨床表面封住末端,然后分别编织每个线圈。这是可行的,但我不确定通过driveworks实现自动化有多容易。如果你认为这行不通,我真的很感激你的任何建议。

如果您想查看更新后的模型,请访问以下链接:http://files.engineering.com/getfile.aspx?folder=dc9d950c-fd11-4cee-a099-49b0181758e2&文件=电磁阀。SLDPRT


干杯
回复

使用道具 举报
