[综合讨论] 从图形中剪切组件

[复制链接]
endlasuresh

16

主题

103

帖子

87

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
80
发表于 2022-7-9 06:38:41 | 显示全部楼层 |阅读模式
我有一个塑料部件的图纸，我需要做零件。我不知道如何打开它和选择零件等，因为我是非常新的sollidworks。
请让我知道我是否应该在solidworks或solid viewer等中打开，然后将其制作成零件，或者我应该根据尺寸绘制新的图形？
回复

使用道具 举报

shift1313

21

主题

1086

帖子

1065

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
105
发表于 2022-7-9 06:44:09 | 显示全部楼层
我认为我们需要正确命名。是要从该文件创建二维工程图，还是要将具有多个实体的零件文件拆分为单个零件文件？

如果在特征树的顶部有一个包含多个实体的零件文件，则应该有一个名为“实体”的文件夹。该文件夹将包含零件文件中的所有实体。如果展开此文件夹并右键单击任何零件，您将看到“插入新零件…”。将实体导出到其自己的零件文件中。
回复

使用道具 举报

endlasuresh

16

主题

103

帖子

87

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
80
发表于 2022-7-9 06:49:51 | 显示全部楼层
我需要一个二维工程图纸从文件，但它应该是在块。从图像中可以看到红色的矩形框。
我必须分开这一点，然后必须作出二维工程图，使这一部分。请告诉我该怎么做
回复

使用道具 举报

shift1313

21

主题

1086

帖子

1065

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
105
发表于 2022-7-9 06:51:08 | 显示全部楼层

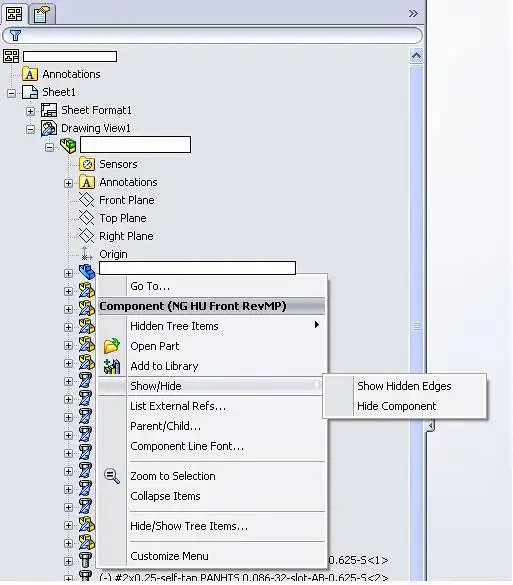

在图形中，如果在树（左侧）中展开该部件文件，则可以通过右键单击单个零部件并选择“显示/隐藏”来显示/隐藏单个零部件。
回复

使用道具 举报

endlasuresh

16

主题

103

帖子

87

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
80
发表于 2022-7-9 06:56:10 | 显示全部楼层
这是一个二维绘图文件，我没有看到装配零件。我认为它存在于程序集文件中。我需要程序集文件还是它们的任何方法

编辑

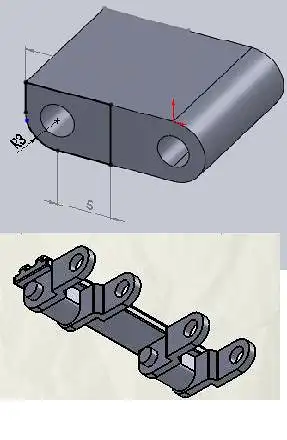

我已经画了部分，但我没有得到挤出切割。我学习了教程第2课，但我还是错了。我需要在左侧切割1.5毫米，但它应该是零件选择的一半
你可以看看这张图片
回复

使用道具 举报

shift1313

21

主题

1086

帖子

1065

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
105
发表于 2022-7-9 06:57:52 | 显示全部楼层

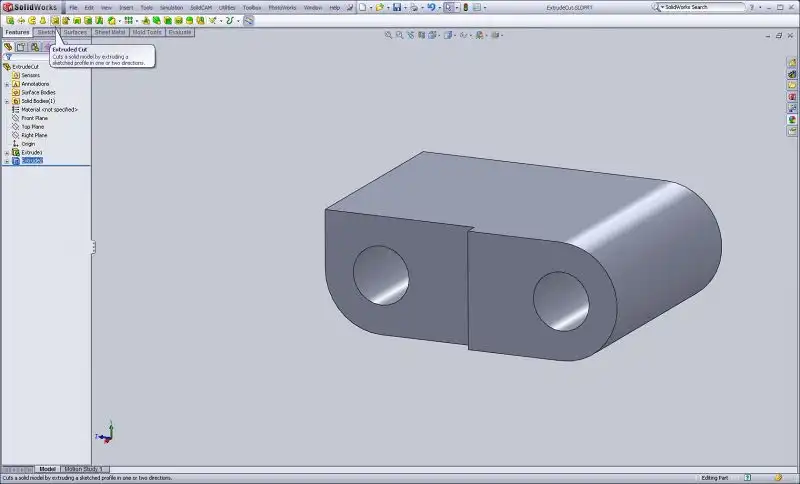

“挤出剪切”（退出草图后）位于“特征”选项卡上（如下图所示）。我还附上了一个零件文件来说明这一点。您在挤出切割功能内有问题吗？
挤出。拉链
回复

使用道具 举报

endlasuresh

16

主题

103

帖子

87

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
80
发表于 2022-7-9 07:02:32 | 显示全部楼层
谢谢你的帮助
是的，我的挤压切割有问题。当我使用“挤出剪切”时，在“挤出剪切”属性管理器中，通过“全部”只能获得一个选项。然而，我今天尝试了，我得到了所有的选择，但它仍然在洞的上方，并排切入。
我错过了一些东西，请让我知道如何剪下这个
回复

使用道具 举报

shift1313

21

主题

1086

帖子

1065

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
105
发表于 2022-7-9 07:07:57 | 显示全部楼层
我不认为我正确理解了你的问题，但从你的屏幕截图上有一个蓝色的端点，这意味着它定义不足。你能打开我的文件吗？你能把你的文件上传到这里，让我看看吗？
回复

使用道具 举报

endlasuresh

16

主题

103

帖子

87

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
80
发表于 2022-7-9 07:10:44 | 显示全部楼层
我正在附加我的文件
第4.zip部分
回复

使用道具 举报

shift1313

21

主题

1086

帖子

1065

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
105
发表于 2022-7-9 07:16:10 | 显示全部楼层
今晚我必须打开文件。我这里的最新版本是09。
回复

使用道具 举报
