AutoCAD用户学习SolidWor

V8Goose · 发表于 2022-7-9 06:43:37

您好，谢谢您的关注。。。

作为一个非常有经验的AutoCAD用户，我想说的是，挫折感很高。

我不是在抱怨，SW是我正在做的一个小项目的正确产品，但人。。。似乎我仍然没有意识到如何在软件中进行设计背后的概念（我已经没有头发了！）

无论如何。。。我想知道这个论坛是否是一个获得帮助的好地方。我不是在寻求慈善，我做研究、尝试、阅读、做辅导等等，但有些事情我就是不明白。

例如：
我创建了一个小部件（参见part_1）。下一个零件有类似的圆柱体，必须在同一位置连接此零件。

所以我把这个部分插入到下一张图中，并尝试用它来创建相邻的部分。

第一个问题是，我不知道如何放置插入的工件，使圆柱体位于顶面上，也不知道如何移动它。

我也无法通过选择圆柱体面来创建新平面，因为我需要更多的定义点。

我绘制的任何东西（中心线、圆等）都会成为插入零件的子零件，因此当我删除插入件时，我的新零件也会随之删除。

似乎我不能把孩子从父母那里分离出来，把他们往上推。

我不知所措。。。如何使用现有零件作为模板来构建下一个零件？

非常感谢！

鹅

无论如何。。。为了更好地解释为什么我似乎无法删除插入部分的实体，请查看part_2，其中Frame_2是插入部分。

然后是Part_2_2，当我在树的Frame_2下选择delete solid body时，它是高亮显示的选择。

哎呀！

我不明白为什么它在选择集中选择（Frame_2）&（Extrude5）。

任何想法的。

答应我，在这件事之后，让你一个人呆着。。。这就是我今晚能承受的全部压力

干杯

鹅

shift1313 · 发表于 2022-7-9 06:50:43

欢迎Goose，

我已经有一段时间没有使用AC了，我仍然记得转换到SW时的头痛。然而了解软件及其工具后“我会发现回到AC很难。我建议你完成“帮助”菜单中的所有SW教程，它肯定对我有帮助。我知道学习过程令人沮丧，但有AC经验是一个加分，你了解如何创建几何体和创建几何体的规则。如果你遇到困难，你已经找到了正确的地方。这里的人真的会不遗余力地解决问题问题。你已经见过马特了，他提供了很好的建议，并且总是愿意帮助你。

从我在照片上看到的。您创建了一个零件并将其插入到新零件中，然后添加了圆柱体特征。这是正确的吗？我还注意到只有一个实体。如果要在单个零件中包含多个实体，则必须取消选中“合并结果”功能。选中上次创建的挤出特征，则选中合并结果特征。如果不是，solid bodies文件夹将有4个实体。

我认为更好的方法是使用框架零件创建装配。在部件中，可以创建引用框架零件上特征的新零件。例如可以单击框架上的一个圆柱面作为草图平面。然后从该选择中创建一个同心圆。挤出草图，然后退出。现在，您将拥有两个单独的零件文件，可以编辑、隐藏或删除（取决于其关系）。

你能附上文件吗？我可以帮你看看。

V8Goose · 发表于 2022-7-9 06:55:50

鹅，我想比尔说得对极了。在部件中，可以创建新零件并将几何图形投影到新零件中。这样做有好处，也有好处。通常情况下，我会尝试在不使用外部链接的情况下单独绘制零件，因为它们会变得凌乱并引起头痛。对于这部分，您应该知道“销”之间的距离，因此创建新零件应该是直接的。还可以像在acad中一样使用块。您可以从一个零件创建一个块，保存它，然后将该块插入另一个零件草图中，两者之间没有链接。

我试着在这里（希望如此）为你们起草一个关于如何转换事物的快速示例。我有2009年，所以对你来说一切都应该是一样的。

V8Goose · 发表于 2022-7-9 07:00:34

嘿，goose，我把一些图片放在一起了，但上次我输入这个时，我的firefox浏览器崩溃了。我只是想上传照片，如果他们需要任何澄清，我们可以在另一个帖子中讨论。

bhamze · 发表于 2022-7-9 07:04:09

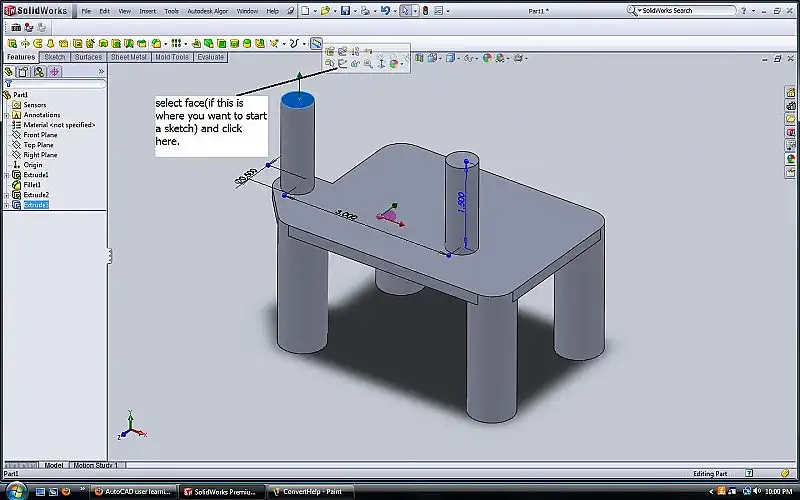

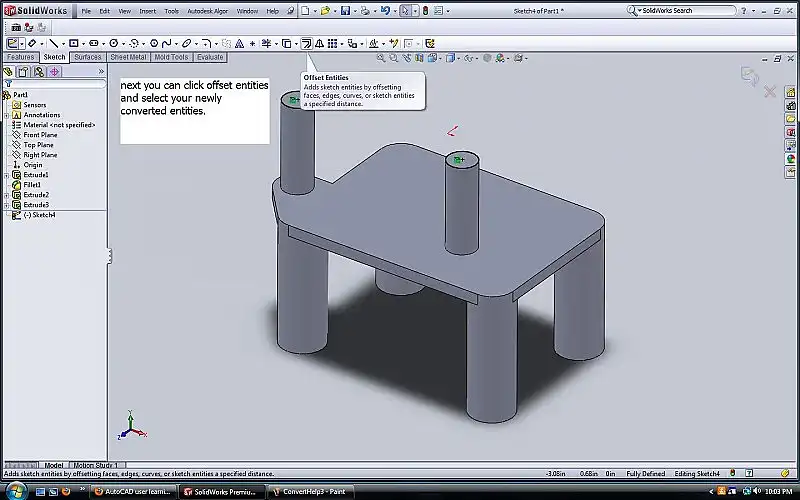

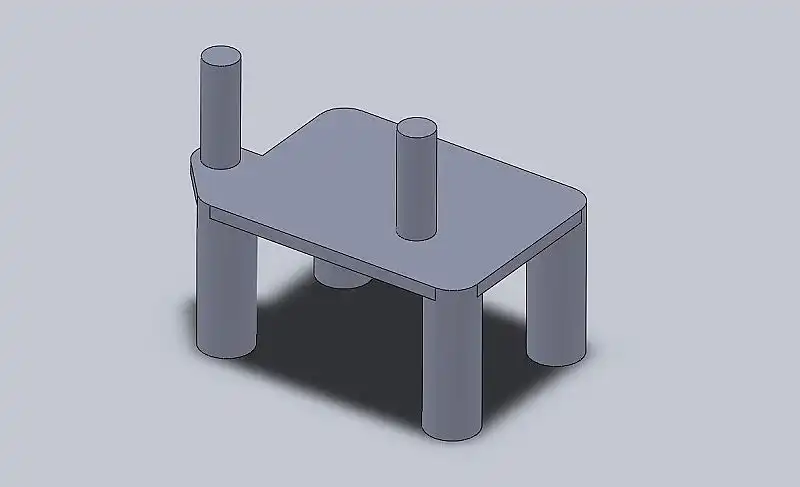

好的，我试着解释一下整个过程，因为昨晚的照片拍得很好。在绘制主体部分后，我选择了其中一个拉伸的端面。我不需要这样做，但由于这些部分实际上不会在这里装配在一起，这似乎是一个好的开始。在我的草图中，我使用“转换实体”按钮引入圆形边。注意：在现实世界中，这些不是精确的大小，您可以只单击边并使用偏移实体，而不必转换它们，但在本例中，我忽略了完美拟合。然后，我偏移这些转换的边，制作两个闭合的圆柱体轮廓，我可以挤出它们。

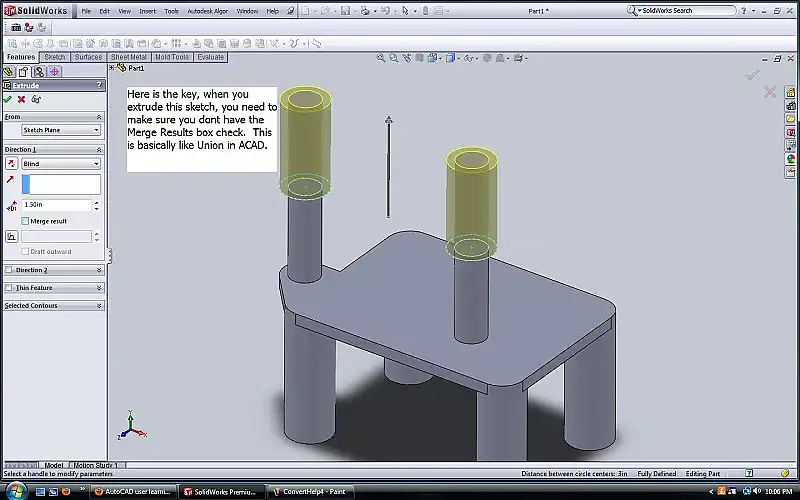

在“挤出”对话框中，您需要取消选中“合并结果”框。我在图片中解释过，但这基本上是ACAD的联合。它将合并任何相互接触的实体。现在有一个有趣的注意，如果你取消选中这个框并挤出这些圆柱体，它们将是两部分，剩下三个实体。

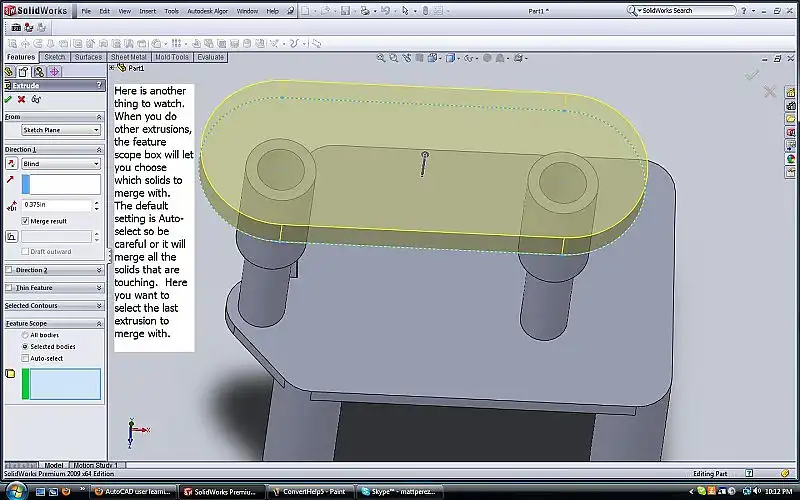

接下来，我在它们的底板末端绘制了一个草图。在这里，您希望选中“合并结果”框，但在“特征范围”框中，您需要确保未选中“所有实体”，并且未选中“自动选择”。自动选择将连接任何接触的实体，因此您将再次以一个实体结束。您需要选择我们刚刚挤出的两个管作为特征范围，它将把这两个管与板连接起来。现在你应该有两个实体。

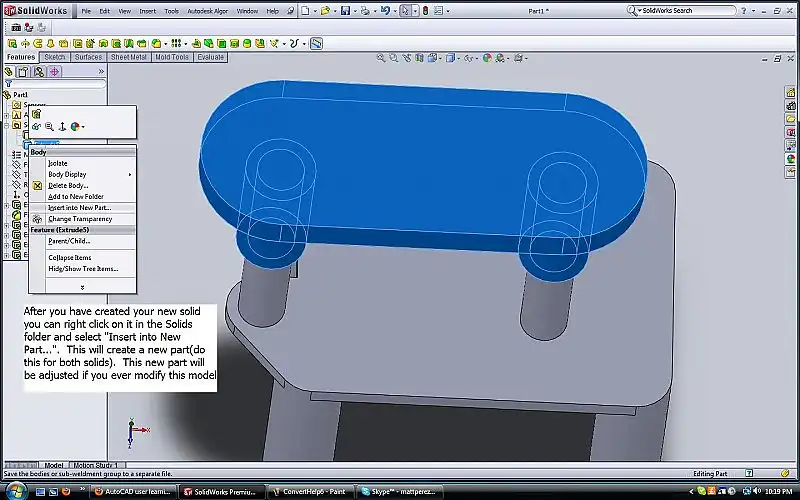

在“实体”文件夹中，右键单击其中一个零件，然后选择“插入到新零件中…”。。。这会将此零件导出到新文件中。对这两个文件执行此操作，然后创建一个新部件并将这两个文件插入部件中。您将无法修改这些新零件。您必须返回到该多实体并进行编辑。只要你不破坏文件之间的引用，它们就会相应地更新。

如果你有任何问题，请告诉我。这是实现这一点的许多方法之一，但可能是最简单的方法，导致引用失败和链接中断的风险最低。

shift1313 · 发表于 2022-7-9 07:07:05

非常感谢您提供的丰富信息。

看来，合并环境和我有限的知识是造成我进退两难的原因。

毫无疑问，从今晚开始，随着我的进步，我将有更多更尖锐的问题要问你。

干杯

鹅

shift1313 · 发表于 2022-7-9 07:11:34

还有另外两件事让我抓狂。。。

例1：我只是画了一条线，并将其设置为特定的长度。然后我在每一端画了一个圈。现在，当我（从树中）删除线时，会收到关于悬挂草图实体的错误消息。我无法删除施工项目？

2、如何查询项目？我想知道点之间的距离，或者圆或圆柱体的直径。标注尺寸是唯一的方法吗？

一如既往地感谢。。。

鹅

shift1313 · 发表于 2022-7-9 07:16:24

定义草图的方法与在ACAD中的方法不同。您需要对草图进行尺寸标注。如果你需要一个与某物相距一定距离的圆，可以给它加一个尺寸。这不是在左侧的“属性”窗口中，而是实际上添加了一个维度。还要利用关系。可以在圆的中心点和原点之间添加水平关系。然后你可以添加一个尺寸，这将定位你的圆。

2、工具菜单下有一个测量功能。但是你仍然需要定义你的草图。窗口底部应该有完全定义或未定义的内容。此外，未定义草图线和项目时，它们将变为蓝色，定义时变为黑色。

这是我写的一些文件。

http://filebox.vt.edu/users/maperez/SolidWorks%20Tutorials/SW%20Tutorial%20(2).拉链

它们都集中在一起，但#4是您想要看到的。我谈到了定义草图。

V8Goose · 发表于 2022-7-9 07:21:48

看在上帝的份上，请你们中的一位圣人告诉我所附文件有什么问题以及如何修复？

错误消息表示参考平面缺失。我可能删除了它。现在我开始了解所有几何体是如何“链接”的，我不会删除东西。

因此，我接受了存在错误的事实，按照指示使用了“编辑>草图平面”（Edit>Sketch Plane），但在插入新平面时如何满足命令却被难住了。

我完全赞成教人钓鱼，但我的家人会饿死的！

非常感谢

鹅

文件附件对我不起作用，文件在我的网站上。。。（最少9个帖子）www.gooseworld.com/dump/Spring_1。SLDPRT

附言：太好了！谢谢Matt。。。

PPS：这就是我今晚能接受的一切*睡眠*

V8Goose · 发表于 2022-7-9 07:27:56

嘿，goose，没有任何附加内容，但特征树中所有内容的位置很重要。如果在树中存在问题的特征之后创建新平面，该特征将不知道该平面存在。它在某种程度上是建立在自身的基础上的。您可以将这些功能拖到树上，也可以右键单击它们并查看父/子信息。
