设计库-自动缩放fe

pawsche · 发表于 2022-7-9 06:44:52

你好

我是SW新手，但我一直在尝试让自定义设计库功能自动缩放。我已经花了几个小时来完成我想做的工作，我相信一定有更简单的方法。

当我插入特征时，它基本上是一条边上的4个切口，我希望第一个和最后一个距离边缘50mm（如图所示），另外两个在第一个和最后一个之间等距。

因为当我做库部分时，我做特征的部分是300mm长的，无论我如何尝试用等式等来隔开中间两个部分，它都是基于300mm值的固定值。因此，当我试图将特征插入400mm宽的一块时，它无法自行缩放。

我发现，如果我做几何来获得间距，那么它是可行的，但有更简单的方法吗？？

如果这没有意义，很抱歉。我只想平均缩放两个内部位。

切口由一个15mm的孔和一个参照孔的矩形组成。

下图显示了我的库部分和几何图。这是我将零件连接到不同长度的零件时，使零件自动缩放中心两位的唯一方法。

非常感谢您的帮助。

干杯
特洛伊

cam_4H。PDF

shift1313 · 发表于 2022-7-9 06:50:53

这是你一直在用的东西吗？听起来宏在这个设置中可以很好地工作。洞总是15mm吗？矩形的宽度是多少？还有其他需要的功能吗？您正在运行哪个版本的软件？如果我有机会的话，我会画一个设计表给你展示一个简单的方法。

shift1313 · 发表于 2022-7-9 06:52:52

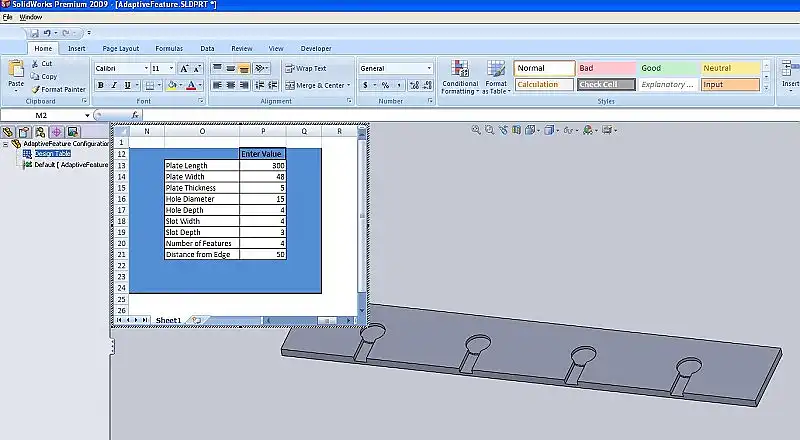

我做了一个设计表很快，似乎更新正确。你需要注意的主要事情是如何对一切进行建模，以便在更改时正确更新。这是我给用户的设计表输入的屏幕截图。这是编辑表格时软件内部的外观。

如果用户输入诸如板尺寸、孔与边缘的距离等内容，您可以使用类似的方法。基本上，我通过使用曲线驱动模式实现了这一点。我把盘子的末端边缘偏移了50毫米。从它们的中点画一条直线，并用这条直线绘制曲线。这样，无论你做了多少个特征，4个或50个，它们都将沿着这条线均匀分布。设计表仅为用户提供更改模型的输入，然后您可以将模型另存为新文件名（确保断开所有引用）。如果你认为这对你有用，我可以带你去设置一个。

bhamze · 发表于 2022-7-9 06:55:03

马特，

你能把零件文件发给我吗？就在今天，我在试验设计表。我想学习你的例子。谢谢

shift1313 · 发表于 2022-7-9 07:00:31

当然，比尔。我明天把它寄给你。今天是我们的软件补丁日，所以如果我在接下来的12小时内尝试使用它，我可以期待我的电脑崩溃几次：）你有什么具体的事情要处理，还是你只想要我上面展示的那一个？

只需要几个音符。我发现对零件建模最容易，如果你想保持一个不变，可以使用多个配置。然后使用“自动”选项创建设计表。在建模过程中，如果单击某个尺寸，则在特征树的“特性”区域中，您将看到该尺寸的名称。例如D2@Sketch1.只要保留@草图零件或@特征零件，就可以重命名这些零件。当设置电子表格时，这真的很有帮助，因为它可以看到您的尺寸HoleDiameter@sketch1而不是D1@sketch1.

我还尝试使用很多excel功能。主要是使用设计验证。大多数excel安装都没有加载开发者选项卡，但是如果你打开这个插件，你会得到很多其他不错的工具，比如按钮。自定义视图也很方便。

宏也是一个非常强大的工具，但我的编程背景相当有限，没有对它们的实际使用，我看不出为我投入时间。

bhamze · 发表于 2022-7-9 07:03:33

谢谢你，马特。如你所知，我目前正在准备CSWP考试。复习完考试题目后，我发现两个方面不是我的强项。一个是设计表，另一个是模拟表达。我目前正在复习这两个主题的各种教程。我在零件和部件中都使用了配置功能，但从未使用过设计表功能。我想看看您在示例中使用的部分，以供参考。我想更改表中的尺寸，看看零件是如何受到影响的。再次感谢您的帮助。

pawsche · 发表于 2022-7-9 07:05:22

嘿，马特，

非常感谢您的回复。

这一过程听起来很棒，但一旦零件制作完成就可以完成吗。有时我需要在零件的多个边缘上放置这些凸轮孔。比如一边有3个孔，另一边有4个孔等等。

孔始终为15mm，深度为10mm，槽的宽度为8mm，深度为9mm，这一点从未改变。那么，有没有一种方法可以让你使用设计库完全像你的表一样？？

再次感谢您的回复。你给了我一些可以阅读的东西。

如果有帮助的话，我会使用SW09。

干杯
特洛伊

shift1313 · 发表于 2022-7-9 07:09:55

当然，比尔。如果你对模拟有任何问题，也请告诉我。

特洛伊。明天我再多玩一会儿。我知道你可以只画一个特征，然后从库中添加它，但我不确定它是否可以自适应，同时始终保持距离末端50mm。如果它只是一个填充图案，其间距相等，我可能会说是的。棘手的部分是等距。使用设计表设置，您可以创建一个具有其中3个特征的零件，但将您的零件宽度设为1/2，镜像它并在另一个上创建具有4个特征的零件。我想说这一点效率每时每刻都在下降：）

比尔，明天早上我会把这些文件压缩并附加到这个主题上。如果这不起作用，那么我只会发电子邮件给你。

pawsche · 发表于 2022-7-9 07:14:46

嘿，马特，

再次感谢您的时间，非常感谢。

以上是我能让它工作的唯一方法。中点是关键，就像我在库零件上使用一个等式或任何引用到长度的东西一样，然后它将为其指定一个固定值，并且不会因每个零件而改变。

目前，我有一个长度为三个孔（中心参考中点）的cam_3H和4个孔的cam_4H。它工作得很好，但只是想一定有一个更简单的方法。

你能用等式中直线的中点吗？？除了D1@sketch1/2等？？中点有语法吗，我也不能用。

干杯
特洛伊

shift1313 · 发表于 2022-7-9 07:18:08

嘿，特洛伊，希望今天的某个时候我能多玩一点。

随附的清单是excel电子表格和零件文件。希望当你打开它时一切都能正常工作。您可能需要创建一个设计表，使用“从文件”选项并选择excel工作表。在excel工作表中，如果转到“视图”选项卡和“自定义视图”，则可以选择输入或数据。输入是一个视图，我在其中隐藏了所有的“垃圾”。如果在打开此自定义视图的情况下保存，这就是您将在SW中看到的内容。在CSWP考试的背景下，我不认为设计表真的是最快的方式，但我在这里所做的方式并不是你将如何使用它进行测试的最好例子。我再举一个简单的例子，通过电子邮件发给你，因为它不适用于这个问题。
