[综合讨论] 新草图在Defi下打开

[复制链接]

5

主题

21

帖子

16

银币

初来乍到

Rank: 1

铜币
25
发表于 2022-7-9 06:45:12 | 显示全部楼层 |阅读模式
我不知道为什么会这样。当我创建一个新零件时,在我选择一个平面来绘制草图之后,在我开始任何操作之前,它显示它的定义不足。因此,我无法使用菜单对齐点和线等。有人知道到底发生了什么吗?
回复

使用道具 举报

5

主题

21

帖子

16

银币

初来乍到

Rank: 1

铜币
25
发表于 2022-7-9 07:13:28 | 显示全部楼层
这是solidworks 2008。没有什么问题。由于某种原因,我的solidworks程序将更改。例如,“添加关系”的下拉菜单,比如当你想通过按住控件并单击两条线来使两条线平行时,一直都在视图中。嗯,由于某种原因,它不是。所以我认为我没有选择添加关系,因为草图未定义。我所要做的就是点击显示菜单。仅此而已。我应该更有耐心。我道歉。
回复

使用道具 举报

8

主题

1647

帖子

1647

银币

初来乍到

Rank: 1

铜币
36
发表于 2022-7-9 07:26:34 | 显示全部楼层
好的,请确保下次将问题发布在Solidworks部分,而不是3DS Max部分。这就是为什么我感到困惑,因为你在谈论草图、零件、蓝线和黑线,以及添加关系栏等等。这些对Max用户来说都没有任何意义。

我已将此线程移到Solidworks部分。
回复

使用道具 举报

5

主题

21

帖子

16

银币

初来乍到

Rank: 1

铜币
25
发表于 2022-7-9 07:56:52 | 显示全部楼层
Paul,有几种方法可以定制软件。如果您不自定义环境并保存它,您的工具栏和选项可能会恢复。

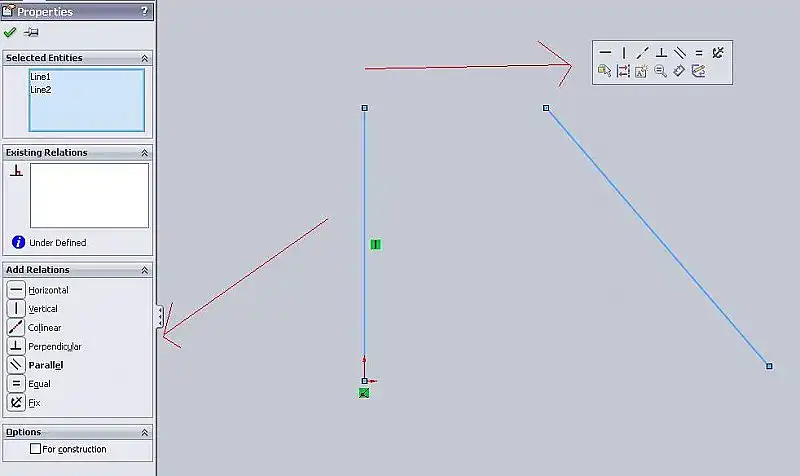

在“工具”>“自定义”菜单中的“工具栏”选项卡上有一个包含上下文工具栏设置的框。这些是在您进行选择时弹出的工具栏。

此外,当您在草图、零件或部件中时,可以按键盘上的S键,并弹出快捷菜单。如果你右键点击这个弹出窗口,你可以添加任何你想要的按钮。

就线条颜色而言,是的,蓝色表示线条未定义,黑色表示线条已定义。此外,在屏幕底部的栏中,它会让你知道它是否已完全定义(除非你隐藏了此窗格)。另一种识别方法是在特征管理器中的草图名称旁边。未定义的草图旁边将有(-)。您还可以通过名称后的->X了解有关草图的其他有价值的信息,这些信息表示断开的引用。还有更多。

对于通过CTRL-selection或Shift-SelectiIn添加关系,只有松开Shift或CTRL键,才会出现上下文工具栏弹出窗口。此外,在功能树属性窗格中,您的可用选项也将出现。
