[综合讨论] 半径盘

[复制链接]

1

主题

4

帖子

3

银币

初来乍到

Rank: 1

铜币
5
发表于 2022-7-9 06:45:19 | 显示全部楼层 |阅读模式
您好,我想做一个用于制作尖锐吉他的半径盘。吉他的顶部和背部通常不是平的。虽然你可能没有注意到,但大多数原声吉他的顶部和背部都有轻微的向外弯曲。这种弓是由轮廓支撑和半径盘的使用创建的。我刚接触Solidworks,觉得这将是一个简单的第一个项目。。。哈哈,伙计,我错了。半径盘的直径为24英寸,厚度为1.5英寸,在盘的顶部表面切割一个半径为28英寸的凹面。我似乎无法得到凹半径,它更像是一个山谷。

我可以上传一个文件,但不确定使用什么扩展名,我有一个。SDLPRT
回复

使用道具 举报

21

主题

1086

帖子

1065

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
105
发表于 2022-7-9 06:50:50 | 显示全部楼层

吉他背和音板实际上是球体表面的吉他形状部分,半径通常超过20英尺。
回复

使用道具 举报

1

主题

4

帖子

3

银币

初来乍到

Rank: 1

铜币
5
发表于 2022-7-9 06:54:38 | 显示全部楼层
谢谢Dana的建议。我可以用老式的方式制作吉他:wink:所以现在我想把CNC植入我的吉他建筑中。我用solidworks制作电吉他,然后用mastercam获得mach3的g代码。我认为在solidworks中构建半径盘是失败的。。。。哈哈,不是。我想我还有很长的路要走。
回复

使用道具 举报

1

主题

597

帖子

599

银币

初来乍到

Rank: 1

铜币
2
发表于 2022-7-9 06:57:55 | 显示全部楼层

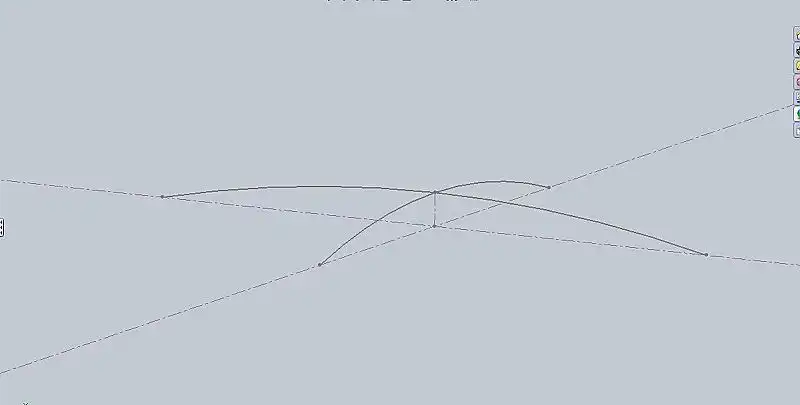

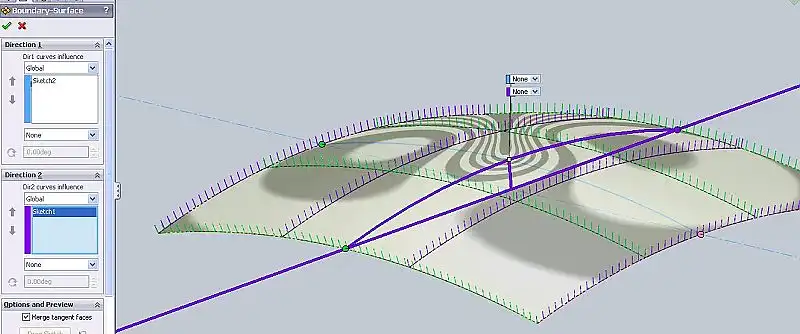

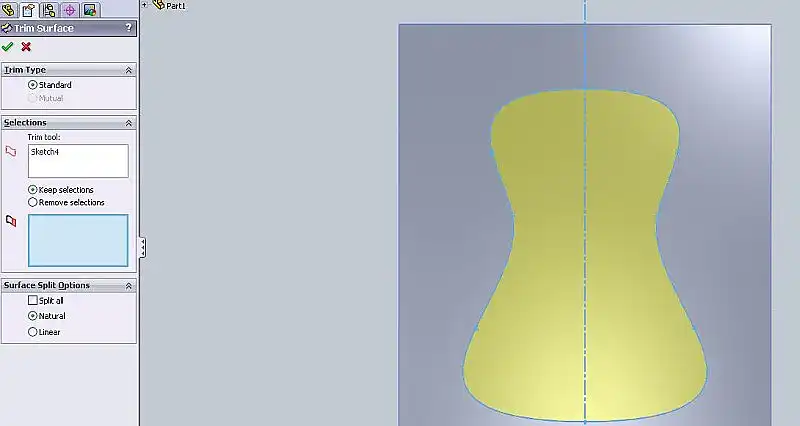

这是我在网上找到的一张照片。基本上,你需要做的是绘制右侧图像上的圆弧。制作边界曲面时,将使用一条弧作为方向1,另一条弧作为方向2。然后在第三个草图中,你可以画出你的吉他身体的形状(如果需要的话)并修剪表面。

要从曲面获得实体,可以加厚它,也可以创建由多个曲面组成的闭合针织曲面,这将形成实体。
回复

使用道具 举报

1

主题

597

帖子

599

银币

初来乍到

Rank: 1

铜币
2
发表于 2022-7-9 07:04:20 | 显示全部楼层
此外,如果您计划使用solidworks文件进行大量NC工作,您可以查看SolidCam。我喜欢使用solidcam,但不太喜欢使用mastercam:)
回复

使用道具 举报

1

主题

4

帖子

3

银币

初来乍到

Rank: 1

铜币
5
发表于 2022-7-9 07:07:00 | 显示全部楼层
嘿,马特,看看这个。它不允许我在9个帖子下发布链接。我试图跟随你在做什么,但似乎无法理解如何将其应用到我正在做的事情中。我可能解释得不够清楚。。。。暂时忘记它与吉他有关。。。。我想要的最终产品将是一个24英寸的圆形磁盘,厚度为1.5英寸,表面凹陷,半径为28英尺。

Xxx.4共享点com/file/eeWnAQcI/radiusver2。

回复

使用道具 举报

21

主题

1086

帖子

1065

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
105
发表于 2022-7-9 07:13:23 | 显示全部楼层

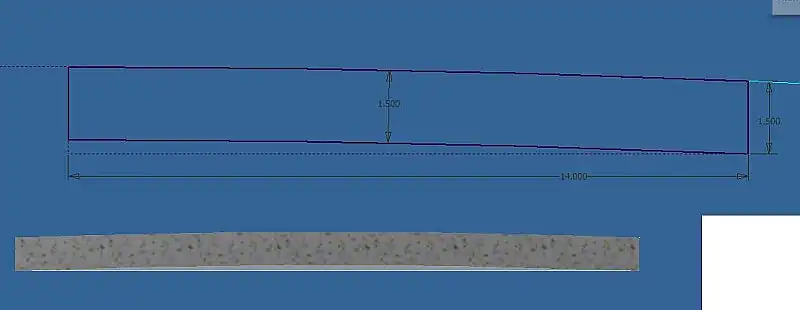

好吧,如果是这样的话,达娜就很在行了。您需要绘制半径盘的1/4横截面,然后使用旋转函数。这个屏幕截图不是SW,但程序是相同的。我从原点开始画了一些参考线。我创建了一条等于磁盘半径的水平线。然后是两条垂直线。右边的一个高1.5英寸。左边的一个将由弧驱动。然后我从这条垂直线的顶部绘制了一条水平参考线,以便我可以为我的弧应用切线关系。绘制弧,添加切线,然后给它半径336”。我偏移了那个弧,把所有的东西连接在一起,形成一个封闭的区域。

在“旋转”命令中,您将使原点处的垂直线成为旋转轴,瞧。
回复

使用道具 举报

21

主题

1086

帖子

1065

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
105
发表于 2022-7-9 07:14:40 | 显示全部楼层

凉的电子技术确实适用于CNC方法。这应该是一次有趣的旅行。

我自己也是一个老式的人,尽管我最喜欢的艺术家都玩电子游戏。我也可能对过程和结果同样关心。我喜欢手工雕刻脖子和做镶嵌工作的zenlike过程。我还从设计和建造夹具和固定装置中获得了乐趣,以完成一些在制琴业中发现的特殊过程。我有大约12个定制的商店辅助工具,5年后只有1/3的成品吉他:哈哈。

祝项目顺利。去把你的一些作品贴在路德模板上。我相信他们很乐意看到你们的建造过程以及完成的仪器。为此,这里有一个展示区,你可以把你的作品张贴在上面。你将是少数几个可以张贴图纸和实际完成的东西之一。

还有,谢谢马特救了我。除了Sketchup免费版之外,我甚至没有3D软件,对它的一些功能只了解很少。我之所以这么做是因为我不需要阅读解释就知道什么是半径盘。
回复

使用道具 举报

1

主题

4

帖子

3

银币

初来乍到

Rank: 1

铜币
5
发表于 2022-7-9 07:19:02 | 显示全部楼层
我自己也有几把吉他,但从来没有想过做一把:)我喜欢学习像这样的东西,也许几年后会做一把属于我自己的:)我发现这种事情很吸引我自己:)我也会这么说。我以前吃过一些木头,但它并不漂亮:)
回复

使用道具 举报

21

主题

1086

帖子

1065

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
105
发表于 2022-7-9 07:22:03 | 显示全部楼层

那么好吧。是时候探索路德论坛了。com也是。这不是火箭科学,但有一些吉他制造商喜欢让它看起来像量子物理学,还有一些人认为这是神奇的烟雾和闪闪发光的灰尘。这个特别的论坛充满了现实的、直观的人,他们喜欢让初学者能够理解基础知识,并立即动手。没有人需要知道斯德拉迪瓦里发现他的云杉树淹没在哪条河中,也不需要知道“踢踏音”的含义。

我有一种感觉,数控半径盘是更多的编程和完成手工比它值得大规模生产,但乐趣的一次性建设者。我可以看到一台电脑切割出电吉他的琴体,甚至琴颈,但任何一个路由器位都会在这个盘子里留下一个沟壑网络。我用一个手动操作的、自制的、带有弧形滑道的路由器滑橇来洗碗。钻头可以击中盘子表面的每一个点,但我仍然必须用手动刮刀完成。旋转钻头的外边缘与钻头中心不遵循相同的弧路径。

看起来我已经成功劫持了xsnrg的线程,所以我现在离开这里。
