[综合讨论] 设计活塞头

[复制链接]

1

主题

4

帖子

3

银币

初来乍到

Rank: 1

铜币
5
发表于 2022-7-9 06:47:04 | 显示全部楼层 |阅读模式
嘿,各位,我是一名高级制造工程师,从事一个高级项目,该项目涉及制造铸铝活塞头。我只有使用solidworks的经验,但自从我上了这门课已经两年了,我真的需要帮助,因为有人会花时间一步一步地制作它。
回复

使用道具 举报

0

主题

91

帖子

92

银币

限制会员

铜币
-1
发表于 2022-7-9 07:00:22 | 显示全部楼层
您将使用solidworks还是AutoCAD。无论哪种方式,我都可能从一个轮廓开始旋转。。。

KC公司
回复

使用道具 举报

1

主题

4

帖子

3

银币

初来乍到

Rank: 1

铜币
5
发表于 2022-7-9 07:02:37 | 显示全部楼层

最有可能的固体作品,因为这是一个我有最多的经验,我担心尝试是在活塞头内部;将头部和杆固定在一起的销
回复

使用道具 举报

0

主题

91

帖子

92

银币

限制会员

铜币
-1
发表于 2022-7-9 07:12:17 | 显示全部楼层

应能快速使用Solidworks。我自己也是一个发明家,但基本上是一样的。

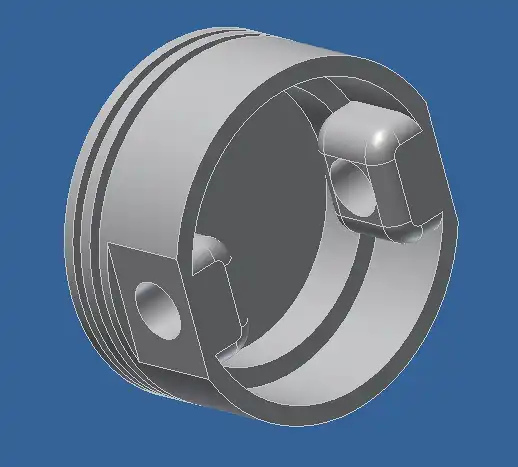

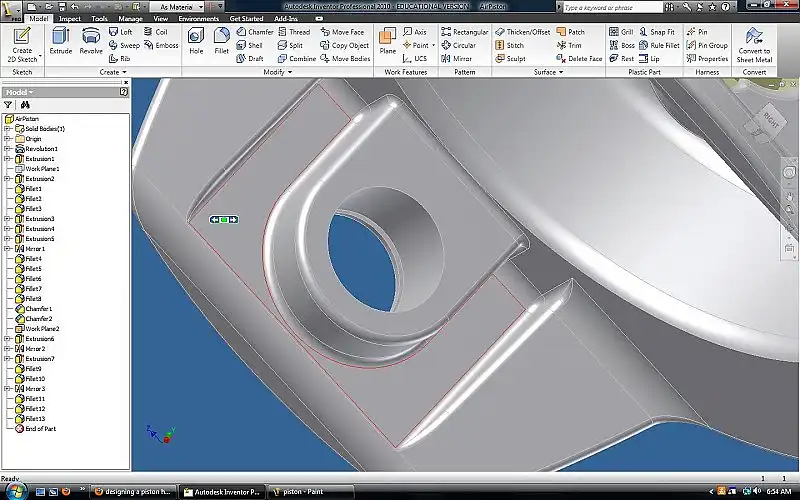

我在几分钟内草拟了这个。粗鲁,但你可以有一个想法。


我旋转了它,但如果你只是做一个实心圆柱体,剥壳,然后为销孔添加凸台,然后为环槽旋转切割,可能会更容易。

KC公司
回复

使用道具 举报

21

主题

1086

帖子

1065

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
105
发表于 2022-7-9 07:20:25 | 显示全部楼层
嘿,安迪,你有活塞的草图吗?这有什么特别的吗?4冲程或2冲程?。在底环(刮油环,看起来像波浪)的环槽中会有油道。这些油道也流向腕销。这是我找到的一个很好的剖面图。



登录/注册后可看大图


你肯定需要从旋转操作开始。我上传的图片是一个二冲程活塞,但主要的区别是控油环和油道。如果你提供更多信息,我们可以让你朝着正确的方向前进。如果你想要复制一个活塞,那就更好了。如果你需要一些照片,我想我有一些四冲程活塞。

不知道你得到的准确度有多高,但请记住,即使活塞是机器加工的,大多数工厂风格的活塞都是铸造的,所以一切都是起草的。
回复

使用道具 举报

1

主题

4

帖子

3

银币

初来乍到

Rank: 1

铜币
5
发表于 2022-7-9 07:31:32 | 显示全部楼层


你真是个天才!老实说,我不相信我有时间记住一些基础知识来画出这么棒的东西,为了给你更多的细节,这里有一些我发现的照片和活塞头的尺寸。它是一个LS1活塞头通用汽车的5.7L V8。


“第89017479部分
活塞LS2和LQ9的过共晶设计。4.00孔径,超大。020,6.098英寸长,浮动销。10.9压头为65cc时的压缩比。单独出售。

孔(in)4.020 in。
活塞式平顶,带两个气门安全阀
活塞材料过共晶铝
腕销式浮动
销直径(in)0.927 in。
活塞环厚度1.5mm x 1.5mm x 2.5mm
单独出售的数量。
回复

使用道具 举报

21

主题

1086

帖子

1065

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
105
发表于 2022-7-9 07:38:56 | 显示全部楼层
这里有一些图片可以帮助你开始正确的道路。

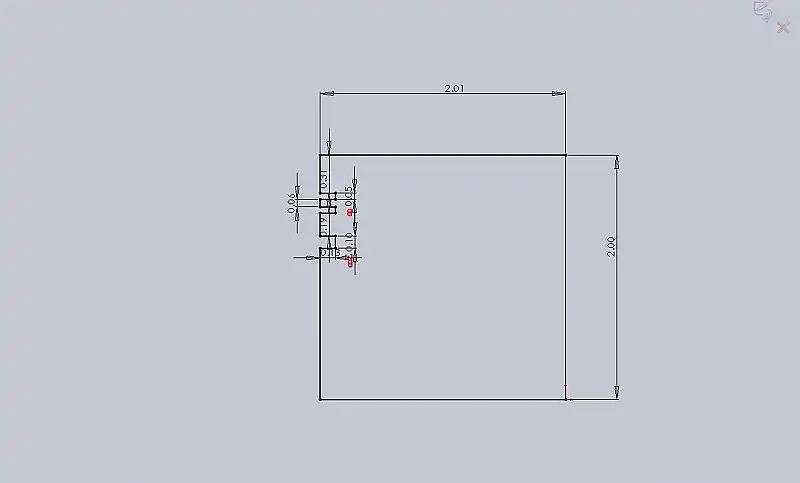

1、旋转轮廓。

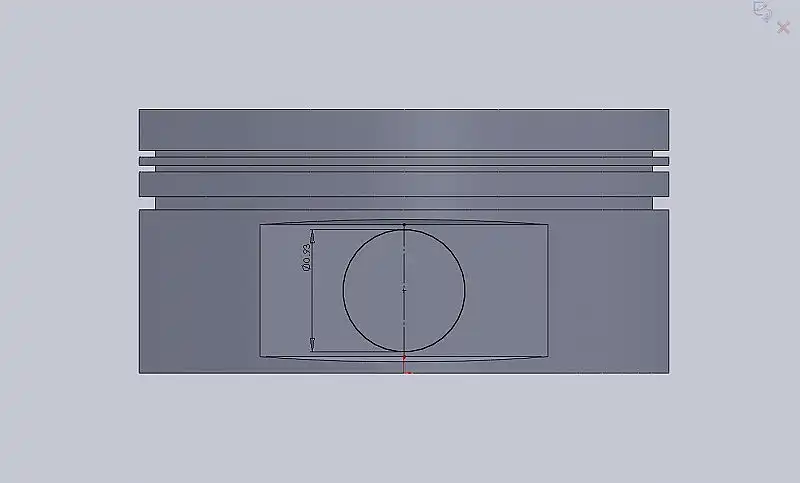

2、活塞销切口区域示意图。切割后,该特征被镜像到另一侧。

3、活塞销孔。

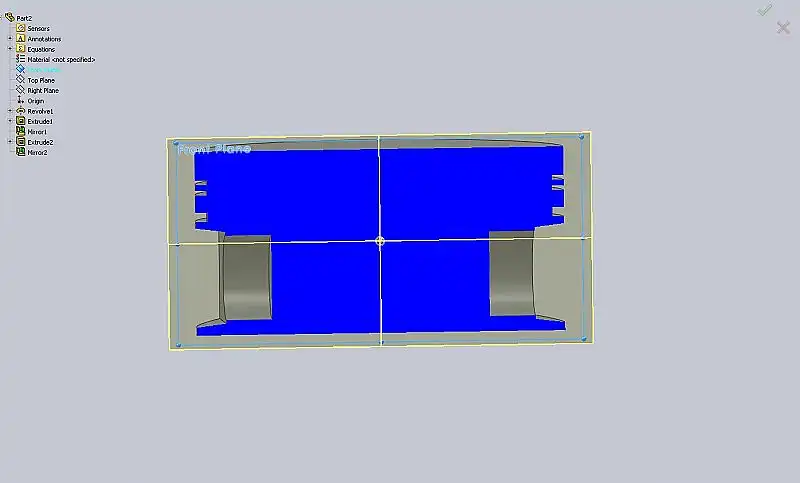

4.横截面图显示,我只在身体上切了一部分孔,并将其镜像到另一侧。这是因为shell操作。你还需要使用外壳,你可以旋转活塞的内外,然后为活塞销添加材料。这真的取决于活塞的底面看起来像什么。

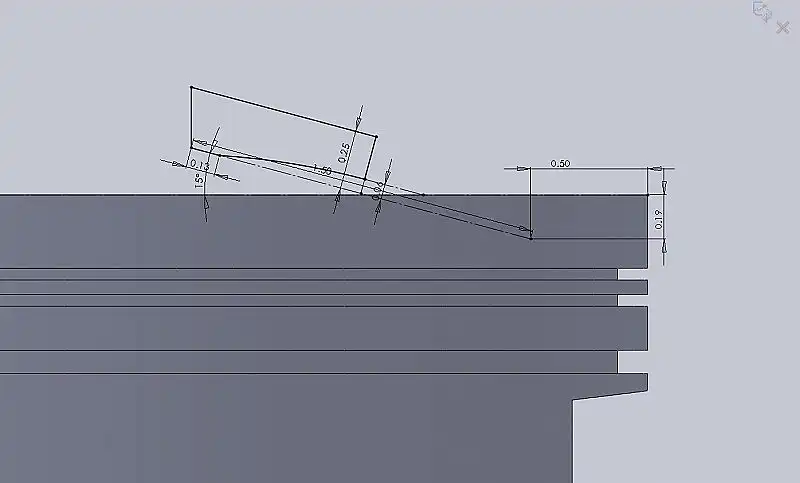

5、这是一个安全阀切口的草图。图片出现故障,直到外壳操作后,我才切断阀门安全阀。这是一个旋转切割。

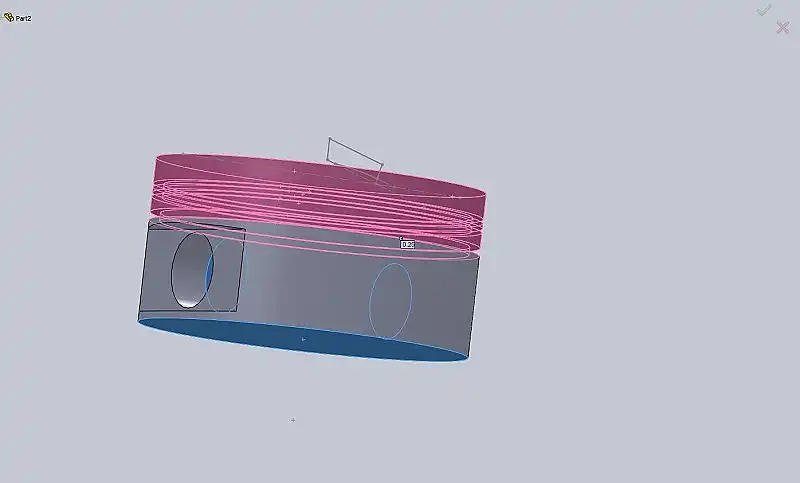

外壳操作的选择。蓝色是要删除的面。粉红色是多厚度的。我有一个。25英寸的外壳和粉红色的脸得到了更多的材料。

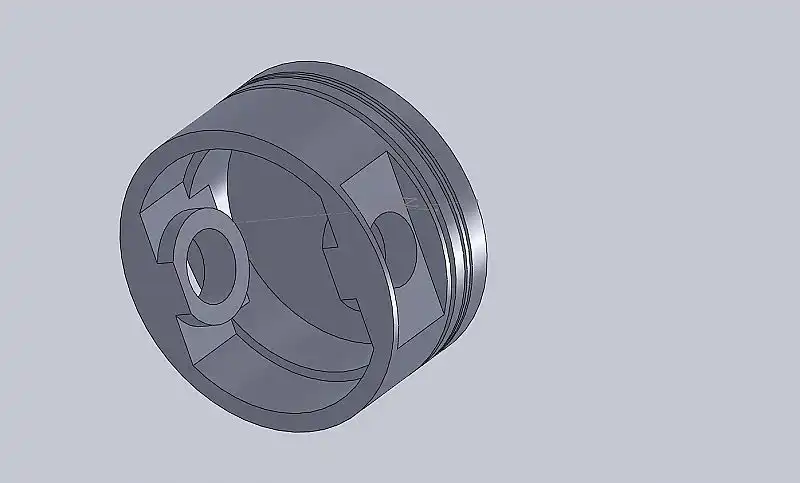

7、壳体视图。

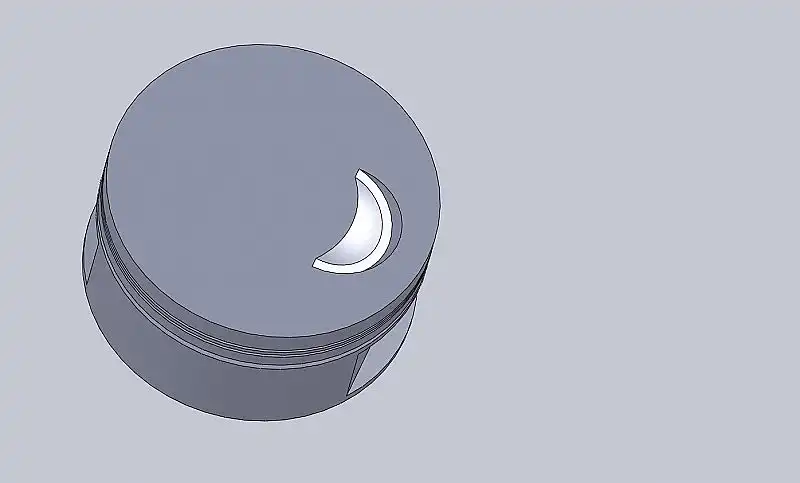

显示阀门泄压切口的视图。

在没有活塞的情况下规划底部是困难的。
回复

使用道具 举报

1

主题

4

帖子

3

银币

初来乍到

Rank: 1

铜币
5
发表于 2022-7-9 07:40:18 | 显示全部楼层

我可以通过电子邮件联系你吗?我想再问你一些问题和询问。

雅虎的andyx181x
回复

使用道具 举报

21

主题

1086

帖子

1065

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
105
发表于 2022-7-9 07:52:54 | 显示全部楼层
你可以给我发电子邮件,但这些问题可能对其他人阅读有益。
