机架和pinio上的CosmosMotion

saurabhr202 · 发表于 2022-7-9 06:57:53

你好
我正在做一个关于齿轮齿条的项目，其中我必须对齿轮齿条进行宇宙运动分析。。。。你能帮我从哪里得到这方面的教程吗。。。。

shift1313 · 发表于 2022-7-9 07:05:51

在这个论坛上有几个帖子，这里有一个

http://www.cadtutor.net/forum/showthread.php?t=31599

我在第二页上放了一些屏幕截图，还有一些动画的zip文件。最重要的是你需要进行动作研究（下拉框，底部研究）。在你到达那里之前，你不能有机械约束。您需要能够在模型空间中旋转齿轮，但接触约束将在运动研究中完成（如果您正在寻找接触力之类的东西）。

如果那帖子帮不了你，请告诉我

saurabhr202 · 发表于 2022-7-9 07:14:32

你好thanx我得到了接触部分。。。

当我想对齿条和小齿轮进行运动学分析时，你能知道作用在两个齿轮上的力是多少吗。。。

我得到了齿轮齿条接触力之间的曲线。。。但是我不能正确地得到其他力。。。
我做的运动学部分对吗？

shift1313 · 发表于 2022-7-9 07:21:24

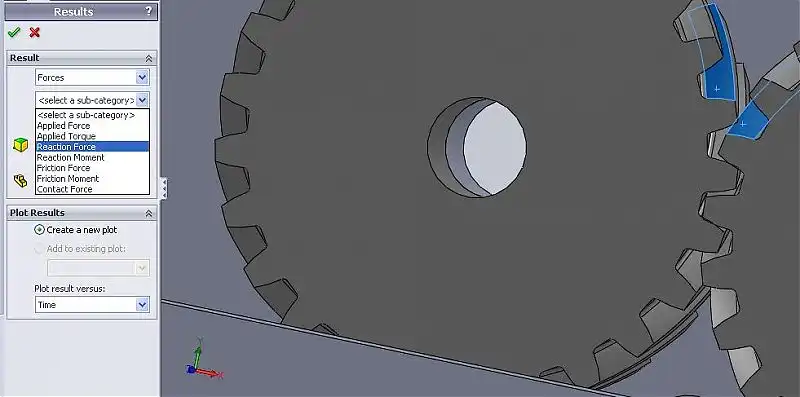

当您设置力图时，您应该能够选择两个要分析的面，即齿条齿轮上的一个面和小齿轮上的一个面。设置力图时，有很多选项。这是一个屏幕截图。您有类别和子类别。如果选择力类别，则会得到几个选项，其中一个选项是接触力。那么你是说你有正确的接触力图，但没有其他显示？你是否再次按下计算按钮？每次进行更改时，都需要重新计算模拟。有一些选择是可行的还是无效的取决于你想要得到什么。

你希望得到什么？你选择了什么？

saurabhr202 · 发表于 2022-7-9 07:28:28

大问题。。。。。
我希望齿条的固定方式是，当小齿轮旋转时，它会在齿条上垂直线性移动。。。。
这是一条路吗？plz帮助

shift1313 · 发表于 2022-7-9 07:40:57

你有一个适当约束一切的组件吗？

saurabhr202 · 发表于 2022-7-9 07:47:59

耶，我把所有的伙伴和约束都做好了。。。唯一的问题是我想让小齿轮在齿条上移动（垂直固定），这样齿条就会发生垂直运动。。。。。即使在修复机架之后。。。我在大副身上犯了一些错误。。。。。。
我想上传我的程序集，以便tat u可以更好地查看。。。但tis站点只允许250kb。。。。。那么我可以获取你的电子邮件id吗。。。。或者你可以给我发送你的电子邮件idsaurabhr202@gmail.com ......我真的很感谢你的帮助。。。。

shift1313 · 发表于 2022-7-9 07:50:32

我刚刚给你发了一封电子邮件。文件有多大？

shift1313 · 发表于 2022-7-9 07:57:53

saurabhr我刚给你回了一封电子邮件。最重要的是弄清楚你想看什么。放置在建模环境中的约束将在动画中工作，但它们仅基于组件之间的数学关系。例如10齿齿轮和20齿齿轮。当您放置档位约束时，您告诉SW您的10t档位旋转了20t档位的2倍，方向相反。在进行基本运动或运动分析时，需要（或将自动）抑制这些约束，因为它们无效。相反，将添加3dContact（凸轮/摇杆图标），运动将完全基于实体之间的接触。基于此交互，软件可以从组件中提供力和其他有用信息。

另一个注意事项，在设置您的电机适用于您的小齿轮。检查运动方向和类型。通过齿条/小齿轮设置，我将电机参数设置为距离，而不是恒定速度。这样，您可以通过给定角度（在您的情况下为720）来设置旋转距离。

如果你想让我澄清任何事情，请通过电子邮件或这篇帖子告诉我。不幸的是，我的软件版本比你的更新，所以我无法保存程序集并将其发布或发送回。
