如何在弧形墙墙上开一个圆形的窗。付费

yinzesc · 发表于 2016-3-16 21:06:00

应给不是两个圆柱，

请点击此处下载

请先注册会员后在进行下载

已注册会员，请先登录后下载

文件名称:wxtq1hnowqv
下载次数:0 文件大小:1.46 MB 售价:2银币 [记录]
下载权限: 不限以上或 Vip会员 [开通Vip] [签到领银币] [免费赚银币]

yinzesc · 发表于 2016-3-16 21:07:00

建筑上的问题

zgzzsn · 发表于 2016-3-23 11:13:00

是不是正圆在弯曲的面上？

陋室清风 · 发表于 2016-3-26 11:06:00

？

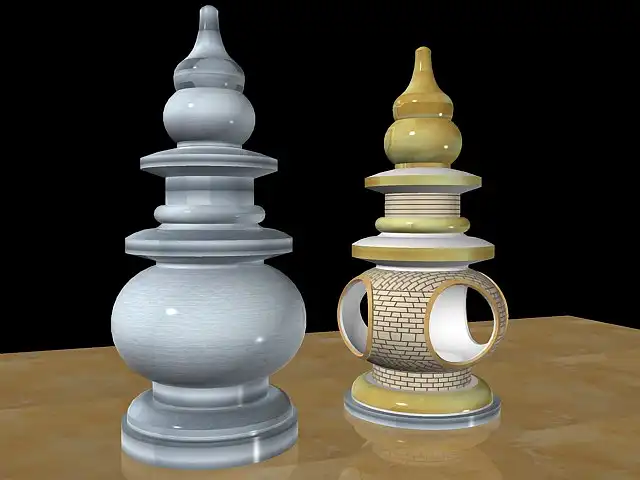

答曰：1、先创建一个弧形墙或圆桶墙；
         2、接着创建门窗实体后，与弧形墙或圆桶墙差集，就抠出了门窗洞了。

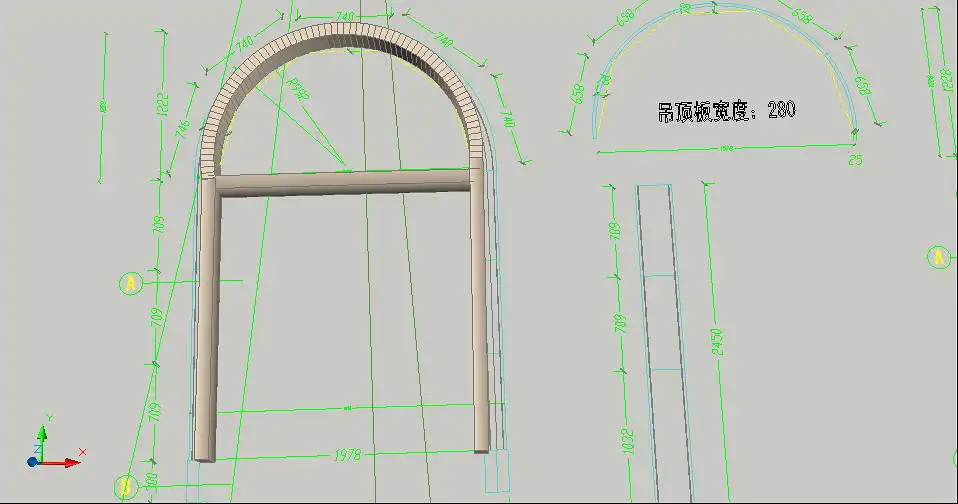

         3、用多段线绘制门窗洞，再修改多段线的宽度、厚度的属性，就成为门窗套。

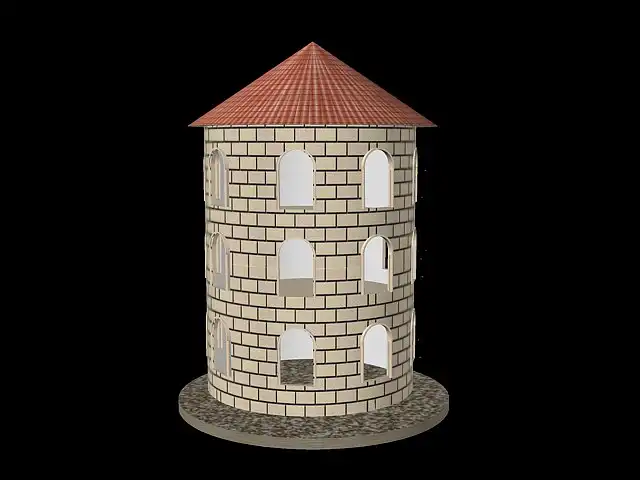

         4、将墙体与门窗套组合起来，再加上锥形屋顶和地面，就是一个筒体建筑了，看下图吧：

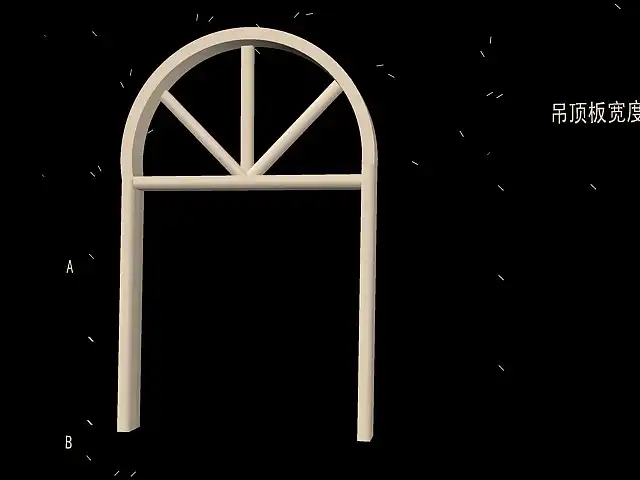

下图就是楼主要的门窗套
