拉伸、剖切、镜像、阵列画3D五角星

[复制链接]
zgssd

7

主题

125

帖子

9

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
154
发表于 2012-8-3 14:49:00 | 显示全部楼层 |阅读模式
先按图示画出平面红三角



回复

使用道具 举报

zgssd

7

主题

125

帖子

9

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
154
发表于 2012-8-3 14:53:00 | 显示全部楼层

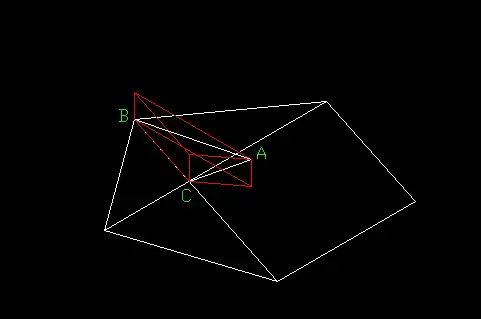

将红三角拉伸适当高度



回复

使用道具 举报

zgssd

7

主题

125

帖子

9

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
154
发表于 2012-8-3 14:59:00 | 显示全部楼层

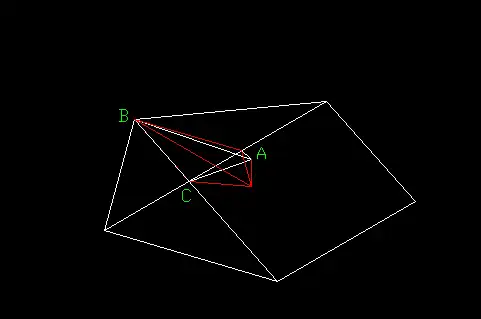

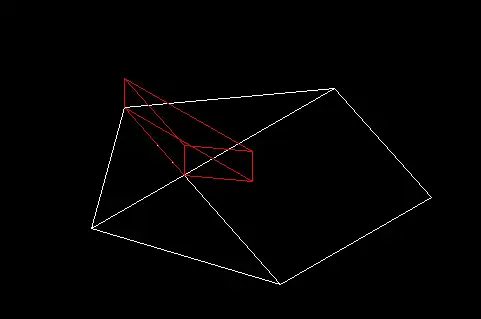

沿ABC平面剖切



回复

使用道具 举报

zgssd

7

主题

125

帖子

9

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
154
发表于 2012-8-3 15:03:00 | 显示全部楼层
沿YZ平面镜像三角实体



回复

使用道具 举报

zgssd

7

主题

125

帖子

9

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
154
发表于 2012-8-3 15:08:00 | 显示全部楼层

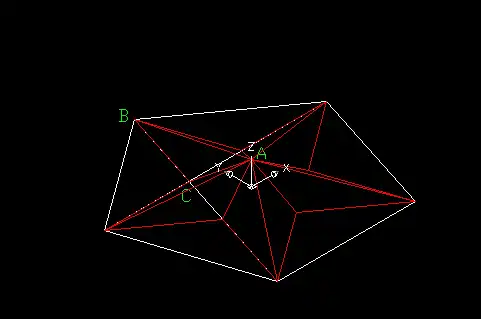

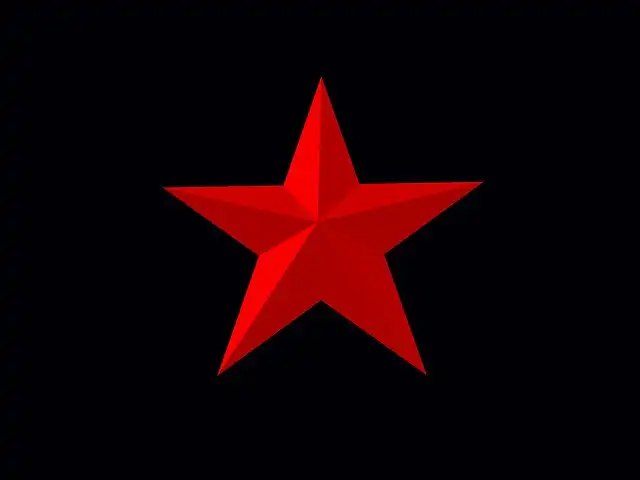

绕Z轴阵列五角



回复

使用道具 举报

zgssd

7

主题

125

帖子

9

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
154
发表于 2012-8-3 15:15:00 | 显示全部楼层

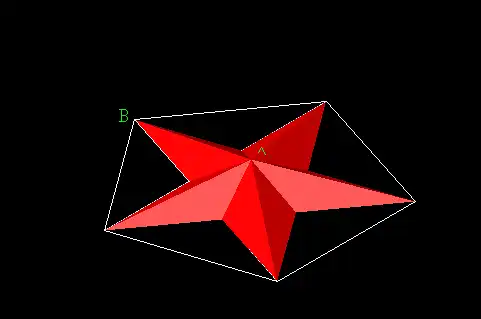

五角星中心取为坐标原点



回复

使用道具 举报

陋室清风

93

主题

508

帖子

3

银币

中流砥柱

Rank: 25

铜币
880
发表于 2012-8-3 22:13:00 | 显示全部楼层

太麻烦。

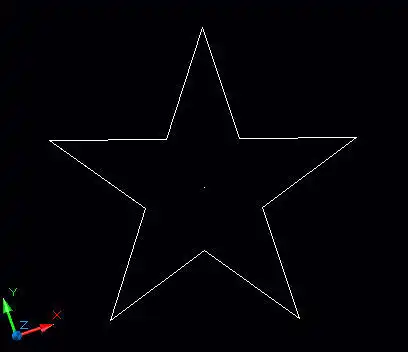

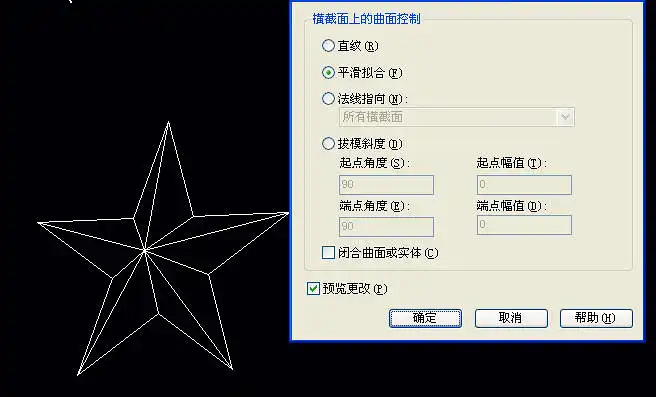

在二维图上画好五角心及其中心点并将中心点移至需要的高度，然后用放样命令就自动生成为五角心实体了。








加上圆环就成为五角心徽了。




回复

使用道具 举报

幽窗听雨

0

主题

2

帖子

1

银币

初来乍到

Rank: 1

铜币
2
发表于 2012-9-2 04:11:00 | 显示全部楼层
学习了~谢谢分享！
回复

使用道具 举报

hhh454

28

主题

327

帖子

21

银币

后起之秀

Rank: 20Rank: 20Rank: 20Rank: 20

铜币
432
发表于 2013-6-29 17:04:00 | 显示全部楼层
这个方法倒是很好，我试试能不能用在其他的建模方面，
