在本中我们将学习创建一个30度弯头的实体，如下图。创建这个实体我们运用的主要命令为建模中的旋转命令、实体的阵列命令、圆柱体的创建命令等。
我们首先分析这个实体模型，这个弯头由三部分组成，即弯管部分以及万贯顶部和底部的法兰部分。我们可以在2007的三维建模工作空间下，依次创建这几个部分。
一、首先，我们创建弯管部分。运用的方法是旋转二维图形以得到三维设计实体。以坐标原点为圆心绘制一组同心圆，直径分别为130和100，再将这组圆的位置移动如图（1）所示，我们移动的目的是使圆心不在坐标原点上，以方便在后面的旋转操作中，将Y轴作为旋转轴
然后运用建模工具中的旋转命令，以Y轴作为旋转轴，将这组同心圆旋转-30度，切换视觉样式为概念，得到的旋转效果如图（
由于弯管实体的内部是空心的，所以我们对得到的实体进行差集运算，将由小径圆旋转的到的实体在当前实体中去掉。得到的实体如图（3）所示的弯管图。
二、第二步我们创建顶部的法兰。在创建之前我们需要改变坐标系的位置和方向，以便在弯管顶面上绘制圆。我们改变坐标系的位置为弯管的顶面圆心，X轴和Y轴的方向为其两个象限点，如图（4）所示。
（4）

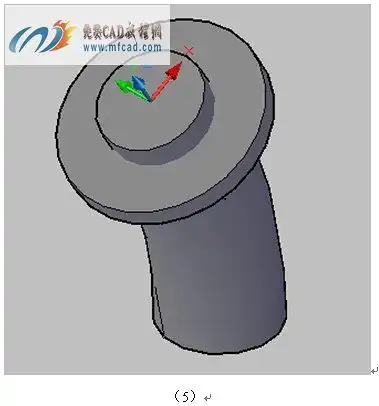

然后我们以此时的坐标原点为底面圆心绘制两个圆柱体，直径分别为220、114.3，高度分别为22、52，对这两个新建的圆柱体进行并集运算。效果如图（5）所示（图示视觉样式为概念）。该文来源于三维技术论坛

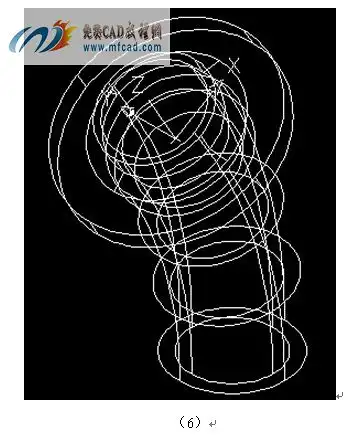

将直径较小的圆柱体底面进行倒角，倒角距离分别为18和7.35，再对当前所有的实体进行并集运算。再次以坐标原点为底面圆心创建一个圆柱体，其直径为100，高度为60，运用差集运算将这个圆柱体减料，消隐效果如图（6）所示。

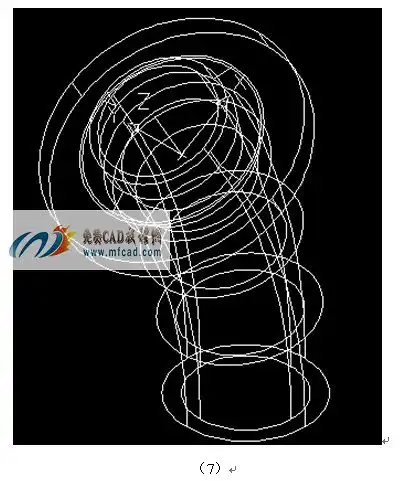

对实体进行圆角，圆角半径为6，消隐实体，效果如图（7）所示
以点（90,0）为底面圆心，创建直径为8，高度为30的圆柱体，并将此圆柱体在XY平面内进行环形阵列，得到八个圆柱体如图（8）所示
将原来的实体与这八个小圆柱体进行差集运算，得到八个法兰孔。得到的消隐效果图如图（9）所示
三、接下来我们创建底部的法兰。将坐标系调整为世界坐标系。放大弯管底部，绘制底部的连接法兰。步骤与创建顶部法兰的基本相同。首先以弯管底面圆心为圆心创建两个圆柱体，半径分别为220和114.3，高度分别为-22和-52,对两个圆柱体进行并集运算，并将此时的小圆柱底面进行倒角，倒角距离分别为18和7.35。再次以弯管的底面圆心为圆心创建圆柱体，其直径为100，高度为-60。并将之前的实体与这个圆柱体进行差集运算。对实体进行圆角，得到的图形如图（10）所示。
将坐标系原点改为弯管底面圆心，以点（90,0）为底面圆心创建直径为8，高度为-30的圆柱体并将其环形阵列为8个，对这8个小圆柱体与原来的实体进行差集运算，得到底部八个法兰孔。如图（11）所示。

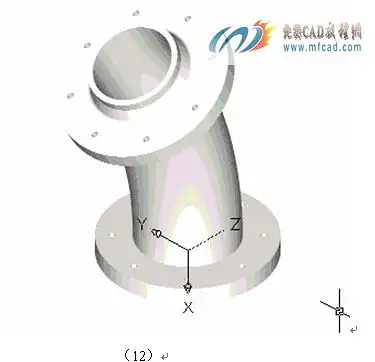

对当前所有的实体进行并集运算，对两个法兰盘边缘进行圆角，圆角半径为0.1。渲染视图，最终效果如图（12）所示。
|
|
