求助：CAD三维中使用S(streth)令不能拉伸带孔实体？

ckfq · 发表于 2011-1-6 15:49:00

　CAD在平面图中使用S(streth)令可以很方便地拉伸带孔的长方形，如下图从A1带孔一端拉成A2图，但在三维中同样使用S(streth)令不能正常拉伸带孔实体B1这端，拉伸成B2？
　　　请教高手：不能拉伸带孔实体的原因？如何正确操作？是否用其它快捷的方法拉伸？方法？　
　　　附图
　


ckfq · 发表于 2011-1-17 10:04:00

在三维中使用S(streth)令，是不是不能拉伸带孔实体？这么久了，没有高手指导呀？

陋室清风 · 发表于 2011-1-17 11:39:00

回复

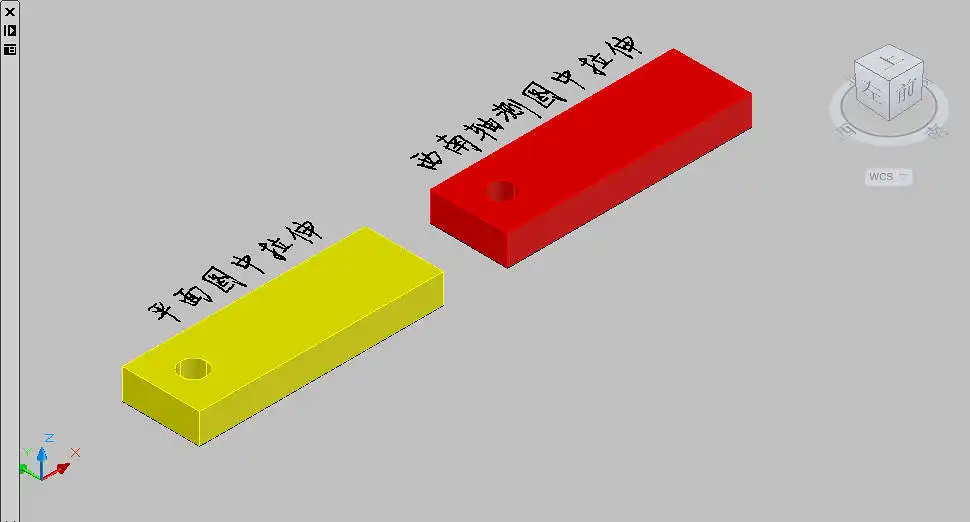

不存在你说的问题，平面图和轴测图中都一样可拉伸，下面是两种界面拉伸的三维体。


ckfq · 发表于 2011-1-17 16:07:00

谢谢陋室清风老师的热情解答！但我试了多次，都不成功，不知是什么原因？为便于与平面中执行S令能很方便地拉伸带孔的A端作比较，拉伸前提：局限于A端拉伸，不能以B端拉伸为条件，因B端不带孔，是可以方便地拉伸B的端面的：
选择带孔的立方体拉伸，如下图所示，输入S令，
命令: S STRETCH
以交叉窗口或交叉多边形选择要拉伸的对象...
选择对象: 指定对角点: 找到 2 个（框选包括孔的A端，不框选到B端）
选择对象:回车
指定基点或 [位移(D)] :
指定第二个点或 :

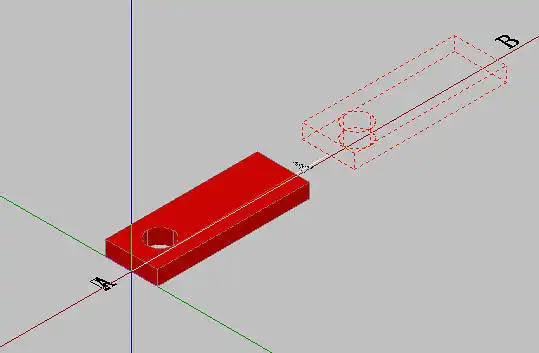

　　从图上看成了长方体的移位，如下图JPG图所示，为便于老师分析问题，另再上传CAD的DWG图
　　敬请老师继续解答，谢谢！

请点击此处下载

请先注册会员后在进行下载

已注册会员，请先登录后下载

文件名称:5hrup34sdfk.rar
下载次数:0 文件大小:21.22 KB 售价:2银币 [记录]
下载权限: 不限以上或 Vip会员 [开通Vip] [签到领银币] [免费赚银币]


yoyoho · 发表于 2011-1-17 21:07:00

使用"移动面"可以达到实体(3DSOLID)拉伸
操作如下:
指令: _solidedit
实体编辑自动检查: SOLIDCHECK=1
输入实体编辑选项 [面(F)/边缘(E)/主体(B)/退回(U)/结束(X)] : _face
输入面编辑选项
[挤出(E)/移动(M)/旋转(R)/偏移(O)/锥形(T)/删除(D)/复制(C)/颜色(L)/材料(A)/退回(U)/结束(X)] : _move
选取面或 [退回(U)/移除(R)]: 找到 1 个面。 (选圆孔内侧面)
选取面或 [退回(U)/移除(R)/全部(ALL)]: 找到 1 个面。 (选拉伸断面)
选取面或 [退回(U)/移除(R)/全部(ALL)]:
指定一个基准点或位移:
指定第二个位移点: 300 (移动距离)
实体检验已经开始。
实体检验已完成。

陋室清风 · 发表于 2011-1-18 11:15:00

[b]ckfq 发表于 2011-1-17 16:07
谢谢陋室清风老师的指导！
