[原创]渲染经验谈之三---曲面上压印图案及在07版上贴图渲染的作法

陋室清风 · 发表于 2007-3-16 17:04:00

渲染经验谈之三---曲面上压印图案及在07版上贴图渲染的作法
在我的帖子中以前有网友要求介绍在07版上的曲面贴图的过程，今有见：
“无型之物”会员跟帖说：“正要学学，dengdinghui版主，麻烦一下，能否传一张2007渲染[有过程]谢谢 ”
“simanhuang”会员跟帖说：“好精彩.请版主连同制作步骤也上传上来啊.这么好的图片就是不知从何下手.谢谢! ”
其实在《渲染之二---凹凸贴图的五法六例及十件作品》中，多数是CAD2007渲染的作品。
为满足他们要求，现将 fffttt会员建模的“小口杯”，经笔者压印图案后，用黄金、不锈钢等材质，以CAD2007渲染的作法介绍如下。

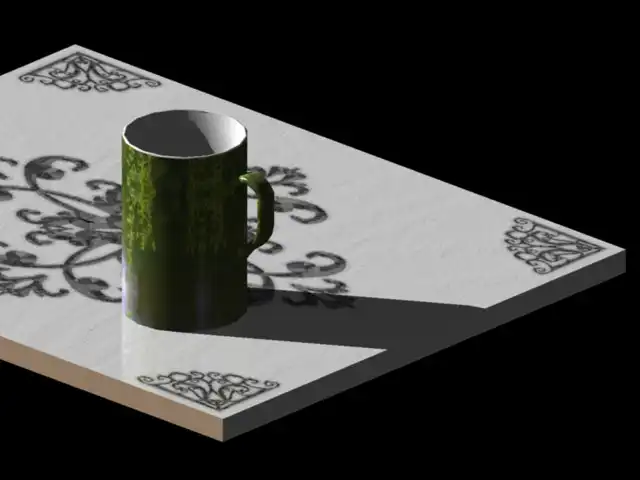

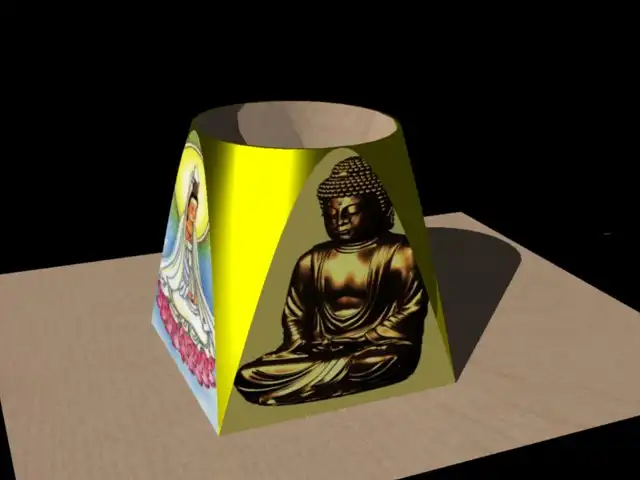

先贴两幅CAD渲染图

登录/注册后可看大图

:

登录/注册后可看大图

:

登录/注册后可看大图

这两个口杯，各用的材质和图案都不同，是怎样操作的呢？
1、口杯面上创建压印图案区域：前者用pline描一个老虎线框，后者用的是word格式的矢量图，两者都用extrude命令拉伸为实体，分别在两个口杯面上相接，并打imprint命令以压印为小的区域，便于分别对老虎和喜鹊贴图。
压印区域后的口杯线框图如下：

登录/注册后可看大图

:

登录/注册后可看大图

2、附材质：此图附了6种材质，这里介绍两种黄金和一种不锈钢材质的设置参数：
左边口杯，用的是浅色黄金材质贴口杯面，参数设置情况见口杯材质1。

登录/注册后可看大图

:

登录/注册后可看大图

右边口杯，用的是不锈钢材质贴口杯面，参数设置情况见口杯材质2。

登录/注册后可看大图

:

登录/注册后可看大图

左边口杯的“老虎”图案用的是有云状黄金，参数设置情况见口杯材质3。

登录/注册后可看大图

:

登录/注册后可看大图

左边杯内用的是粹花玻璃，右边杯内用的是浅绿色大理石，地面用的木纹材质，这三种材质的参数就不用说了。
附材质后的着色图如下所示：

登录/注册后可看大图

:

登录/注册后可看大图

3、材质分别附给的方法：
（1）左边口杯：先将材质1（浅黄金色）附给口杯体；然后选择材质3，并按住Ctrl键，与此同时在杯面摆动鼠标，当老虎线框发亮时，就将此云状黄金材质附给它；接着选择“粹花玻璃”材质，仍按住Ctrl键，同时在杯口内摆动鼠标，当口杯内线框发亮时，就附给此材质。
（2）右边口杯：先将浅绿色大理石附给口杯体；然后选择材质2（不锈钢），接着按住Ctrl键，同时在杯面摆动鼠标，当杯面线框发亮时，就将不锈钢材质附给它。
至于地面就是附给木纹材质了。
4、灯光：打了一个点光源，设置地面阴影，关掉了“阳光”以免阴影交叉出现。
5、渲染：纯色背景、高级渲染。

FJQZ456 · 发表于 2007-3-16 18:17:00

好帖!

linglike2006 · 发表于 2007-3-17 15:10:00

这个杯子真的很精致啊！你是怎样贴图渲染的呢？可不可以给点提示啊！

陋室清风 · 发表于 2007-3-17 21:03:00

回复：
《经验谈》帖子里已经谈了贴图的过程，这里再说清楚一点吧：
1、“压印”的方法：为了使口杯美观，在杯面上创建压了印图案：左边的杯子用pline命令描绘了一个老虎线框，右边的杯子插入了一个喜鹊图案，是WMF格式的word矢量图。两个图案都用extrude命令拉伸为实体，分别在两个口杯面上相接，并打imprint命令予以“压印”为小的区域，便于分别对老虎和喜鹊贴图。
2、附材质问题：左边杯子附了三种材质，右边杯子附了两两种材质。为的是使杯的内外与图案着色有别。
以左边杯子为例，其作法：先将材质1（浅黄金色）附给整个三维体，然后再分别着色。为了使老虎图案与杯面颜色有别，所以选择了材质3，怎样附给老虎图案呢？按住Ctrl键后，在杯面摆动鼠标，当老虎图案线框发亮时，击鼠标左键就将云状黄金材质附给它了；接着选择“粹花玻璃”材质来附给杯内线框，仍按住Ctrl键，并在杯口内摆动鼠标，当口杯内线框发亮时，击鼠标左键杯内就附给此粹花玻璃材质了。
3、至于右边口杯附材质的方法，及各材质的属性设置以及渲染问题请参看原贴作法吧。
