各位老师:如何在圆面上绘制二维线.救救学生吧!!

fordliao · 发表于 2007-9-21 14:55:00

如何在圆面上绘制二维线,二维线要完全的紧贴着圆表面.(象UG 的投影线命令). 压印好象不能在圆面上操作.有哪位老师肯

天龙八部 · 发表于 2007-9-21 17:22:00

首先圆是CIRCLE还是CYLINDER，另外如果在CYLINDER上画线的画，让二维线的Z轴与CYLINDERZ的最大值一致

fordliao · 发表于 2007-9-21 20:46:00

具体说是球体表面,如何制二维图型,让二维图型能紧贴着球体表.学生百思不得其解.

陋室清风 · 发表于 2007-9-21 21:52:00

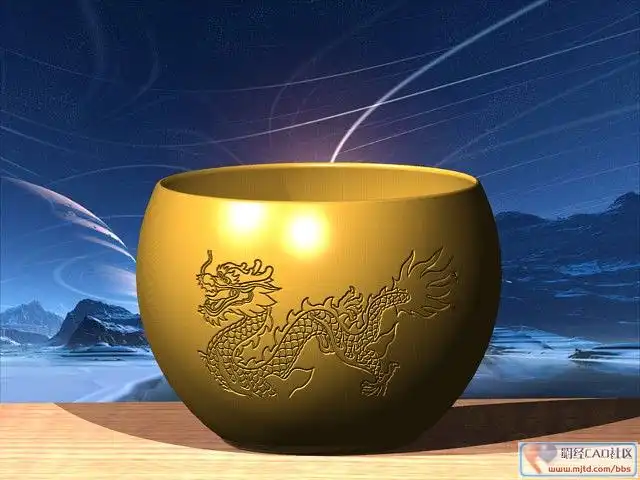

曲面或球体要反映图案或书写文字，可以压印或凹凸贴图，看下面的彩图。

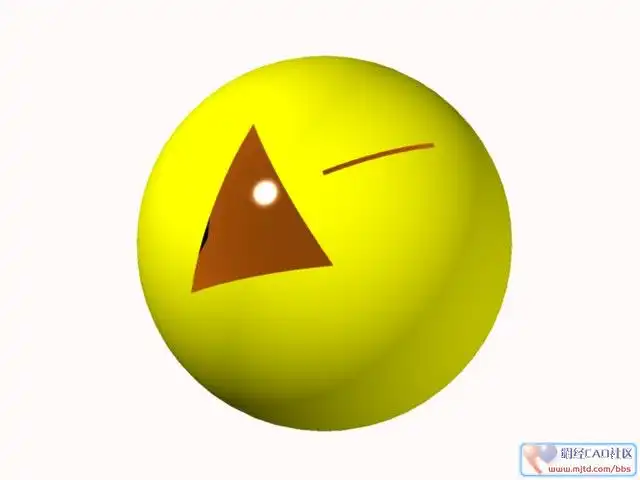

图1是压印的图案

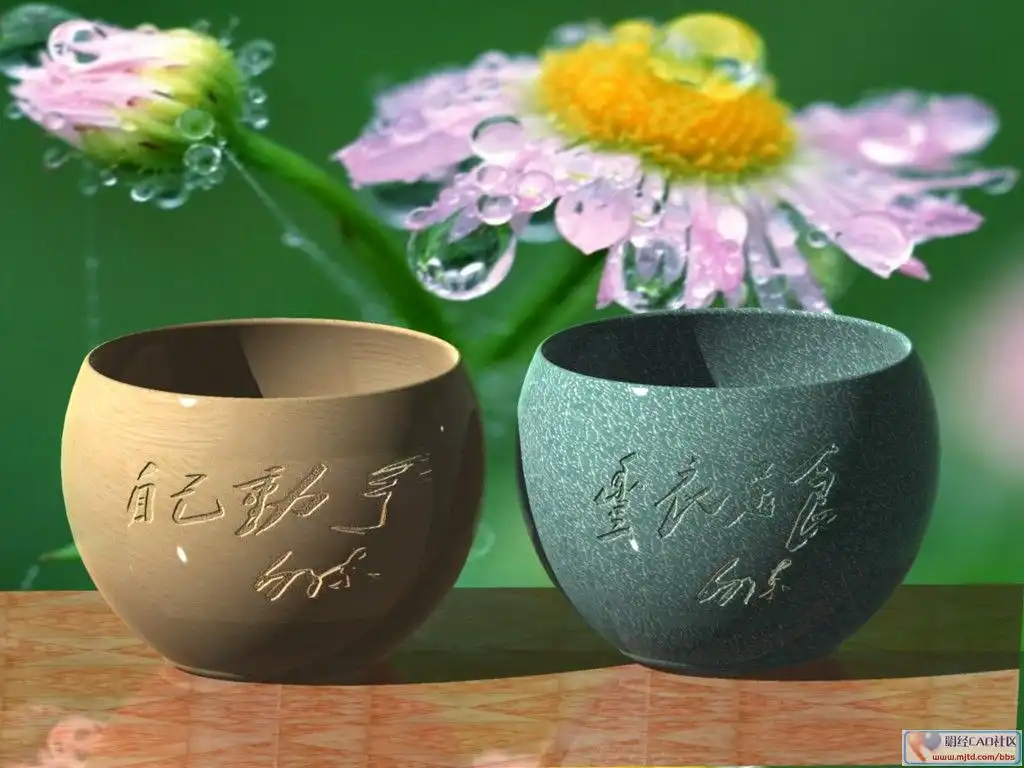

图2是压印的文字

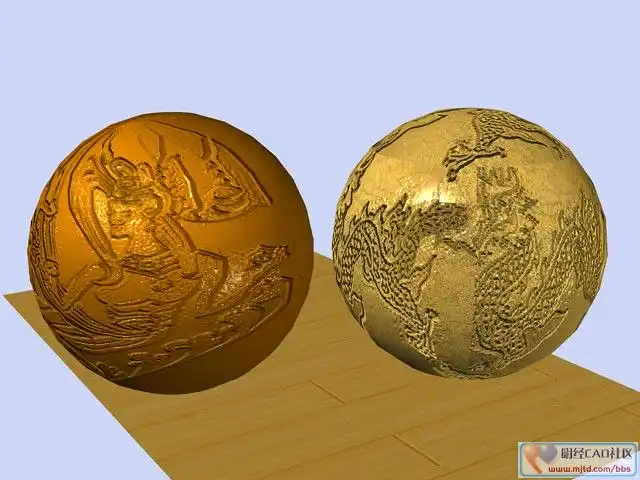

图3是凹凸贴图


fordliao · 发表于 2007-9-24 11:47:00

你做的效果图非常的捧! 你是怎么把文字压印上去的? 我没试过,但用过平面压印, 一换到球时就不行了, 除了文字,是否能把二维线也进行压印在球面上呢?

陋室清风 · 发表于 2007-9-24 16:29:00

fordliao发表于2007-9-24 11:47:00


fordliao · 发表于 2007-9-25 16:33:00

谢谢,我的老师.
