[求助]在acad2007中,怎么画椭圆实体

bingtwo · 发表于 2007-6-26 08:52:00

在acad2007中,怎么画椭圆实体,谢谢

guyuxian · 发表于 2007-6-26 11:43:00

反正我是不会画！！！帮忙顶帖~~~

xhq1954425 · 发表于 2007-6-26 17:57:00

还没解决？不行就去：http://bbs.icad.com.cn/forumdisplay.php?fid=65问问，肯定能解决！

陋室清风 · 发表于 2007-6-27 11:50:00

去下面的网址看鸡蛋的教程吧。
http://bbs.icad.com.cn/viewthread.php?tid=63007&extra=page%3D1

zl-sir · 发表于 2007-6-28 15:55:00

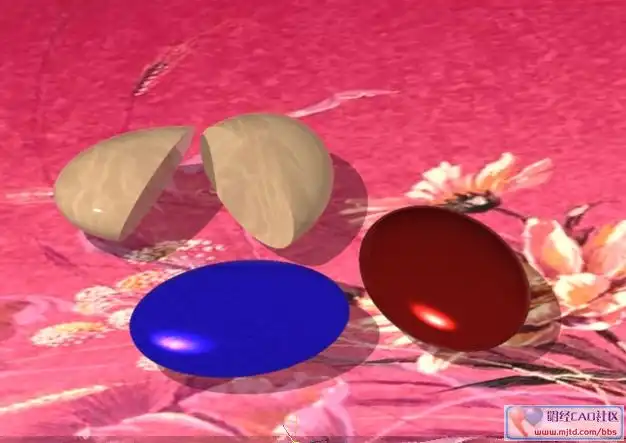

画个椭圆平面取一半并进行面域，将它旋转360度不就是一个椭圆实体嘛

zj66 · 发表于 2007-6-29 04:03:00

我也不会期待中==

newdhj · 发表于 2007-6-29 15:40:00

你这个椭圆实体没有讲清楚.

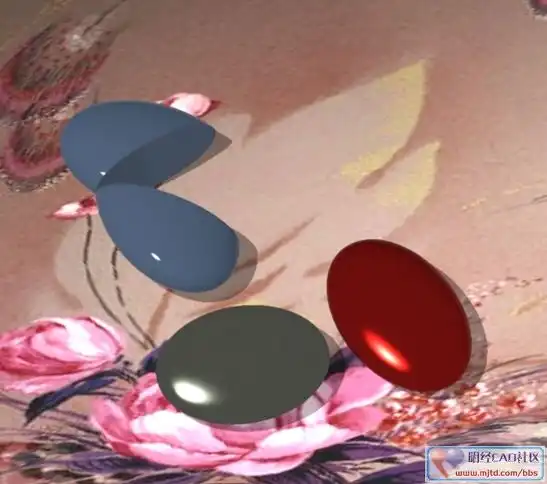

1、如果像鸡蛋形状的照5楼的方法：画个椭圆平面取一半并进行面域，将它旋转360度就是了

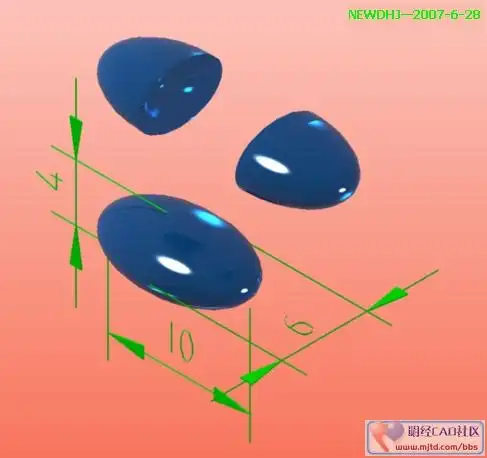

2、如果是三边不等椭圆体只要做好后不用布尔运算那就：先画一个球体做成图块，然后插入图块，插入比例即可
3、要是既要三边不等椭圆实体又需要能任意切割的椭圆实体就用07、08放样做出的是实体。
